Заземление в подвале

 Особенности заземления квартиры



Одно из самых важных условий безопасного проживания в многоквартирном доме - это электробезопасность. Важным параметром электробезопасности является наличие заземления. Оно рассматривается как неотъемлемая часть каждой электроустановки до 1 кВ и выше.

Существует несколько причин отсутствия заземления в многоквартирном доме. Это может быть старый фонд, недобросовестность подрядчика, а так же, например, физический износ элементов заземляющего устройства. Как бы то не было, любой фактор может привести к выходу из строя электрооборудования, что не так страшно, как электротравма человека.

Рассмотрим многоквартирный жилой дом без системы заземления.

Ввиду большого числа коммуникаций по периметру дома, было принято решение выполнять заземление в подвале объекта. При согласовании с управляющей компанией было выбрано место для установки заземлителей.

Из вводных данных имеет следующее:

  • подвал здания с бетонным полом;
  • высота потолка 2;
  • освещение;
  • отсутствие коммуникаций в грунте.

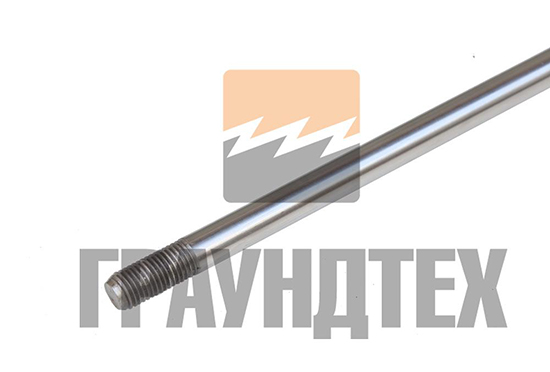

Имея такие вводные параметры, было принято решение использовать глубинное заземление на базе вертикальных стержней из нержавеющей стали.



Технология монтажа проста и давно известна:

1. Подготовка места для установки стержней заземления (траншея, выемка грунта)
2. Сборка стрежней (навинчивание муфт, наконечников)
3. Установка заземлителей (заглубление стержней заземления, соединение в горизонтальным заземлителем, подключение и вывод заземляющего проводника)

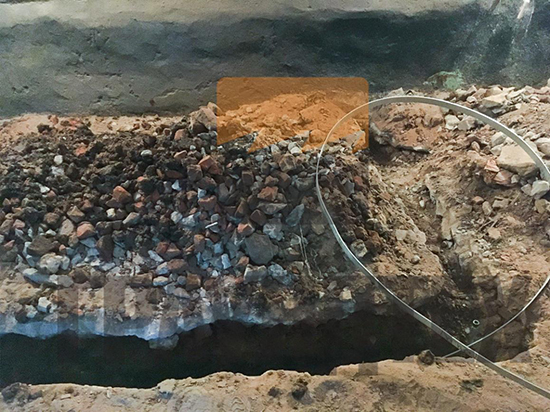

Рисунок 1 - раскопка траншеи для горизонтального заземлителя.

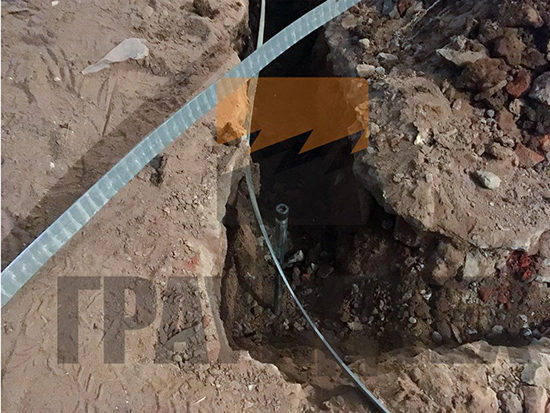

Рисунок 2 - Объединение вертикальных заземлителей из нержавеющей стали с горизонтальным заземлителем из оцинкованной полосы 40х4 мм.

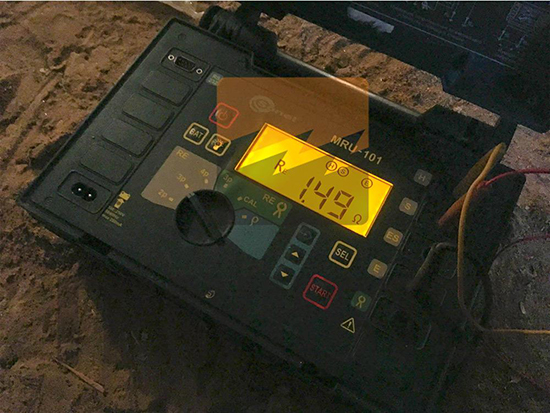

Рисунок 3 - Электроизмерения.

После установки двух очагов по 7,5 метров и объединения горизонтальным заземлителем, получили результат 1,5 Ом.

Для подключения заземляющего проводника к заземляющему устройству использовали оцинкованную полосу 40х4 мм. Отвод полосы произведен по стене на стальные анкеры.

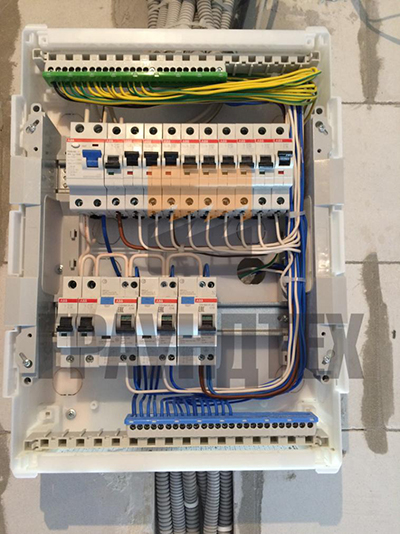

Заземляющий проводник проложен от электроустановки до отвода горизонтального заземлителя.

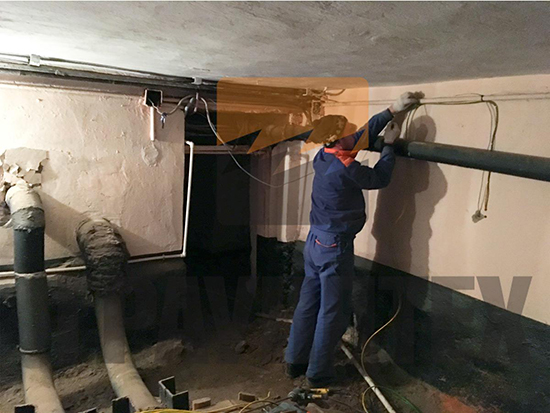

Рисунок 4 - Установка заземляющего проводника

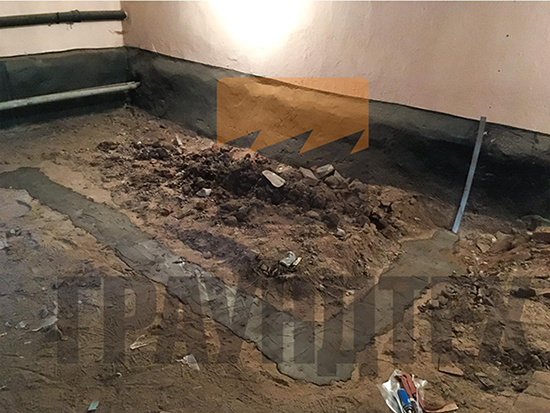

Рисунок 5 - Итоговый вид смонтированного заземляющего устройства в подвале

Особенности заземления на базе стержней из нержавеющей стали в подвале многоквартирного дома:

а) глубинный заземлитель эффективен в стесненных условиях;
б) отсутствие коммуникаций в месте монтажа;
в) заземляющее устройство находит в пределах эксплуатируемого здания;
г) необходимо тщательно исследовать объект на наличие или отсутствие заземляющего устройства здания.
