Заземление электроустановки при помощи вертикальных заземлителей из нержавеющей стали



Защита от поражения электрическим током осуществляется несколькими способами. Один это выполнение защитного заземления. Открытые проводящие части электроустановки следует заземлять во всех электроустановках напряжением 50 п.. или выше 120 В в.т.

Заземляющее устройство это - металлическая часть, находящаяся непосредственно в контакте с землей. Правила по эксплуатации электроустановок регламентируют использование определенных материалов с необходимыми размерами для выполнения заземляющего устройства. А именно в таблице №1 технического циркуляра

АССОЦИАЦИЯ «РОСЭЛЕКТРОМОНТАЖ» ТЕХНИЧЕСКИЙ ЦИРКУЛЯР № 11/2006
О заземляющих электродах и заземляющих проводниках

Таблица 1 - Минимальные размеры заземляющих электродов из наиболее распространенных материалов с точки зрения коррозионной и механической стойкости, проложенных в земле

Материал

Поверхность

Профиль

Минимальный размер

Диаметр

мм

Площадь поперечного сечения

мм2

Толщина

мм

Толщина покрытия/оболочки

мкм

Сталь

Черный1 металл без антикоррозионного покрытия

Прямоугольный2



150

5



Угловой



150

5



Круглые стержни для заглубленных электродов3

18







Круглая проволока для поверхностных электродов 4

12







Трубный

32



3.5



Горячего оцинкования5 или нержавеющая5,6

Прямоугольный2



90

3

70

Угловой



90

3

70

Круглые стержни для заглубленных электродов3

16





70

Круглая проволока для поверхностных электродов 4

10





507

Трубный

25



2

55

В медной оболочке

Круглые стержни для заглубленных электродов 3

15





2000

С электрохимическим медным покрытием

Круглые стержни для заглубленных электродов 3

14





100

5 Может также использоваться для электродов уложенных (заделанных) в бетоне.

6 Применяется без покрытия.



Был осуществлен монтаж заземляющего устройства для электроустановки подстанции цеха 10/0,4 кВ.

Вводные данные по объекту:

  1. Ориентировочные показатели удельного электрического растекания тока грунта - 100 Ом*м. Вид грунта - влажный.
  2. Место установки- за переделами подстанции.
  3. Требуемое сопротивление растекания тока заземляющего устройства: не более 4 Ом.



Последовательность установки заземляющего устройства

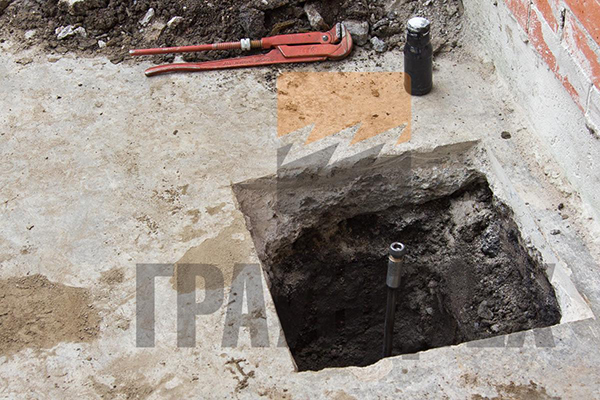

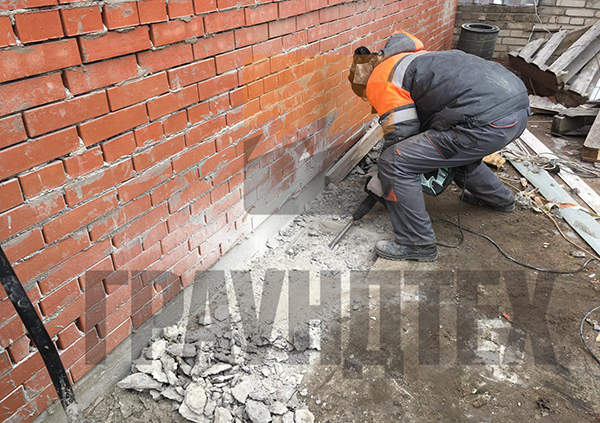

1. Подготовка места для монтажа вертикальных заземлителей, а именно:
раскопка приямка размером 500х500 мм

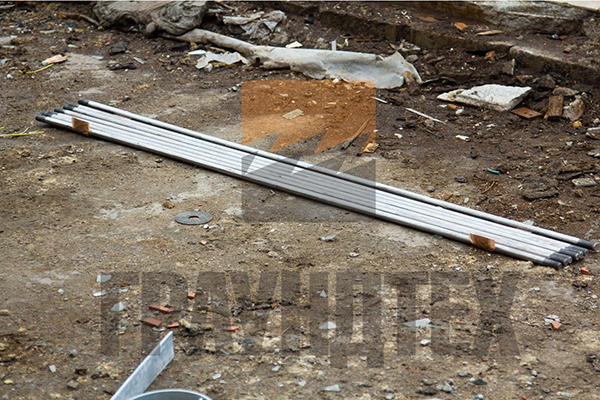

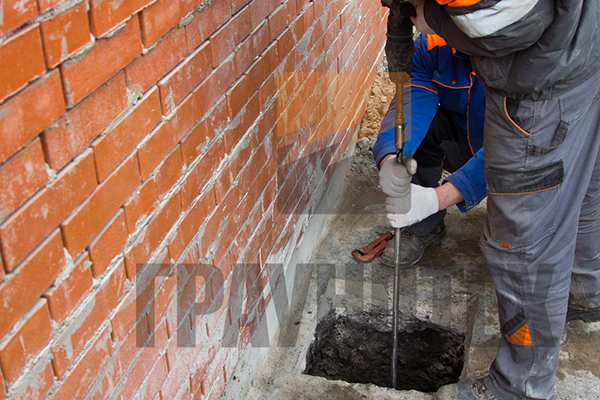

2. Установка первого стержня заземления с наконечником:

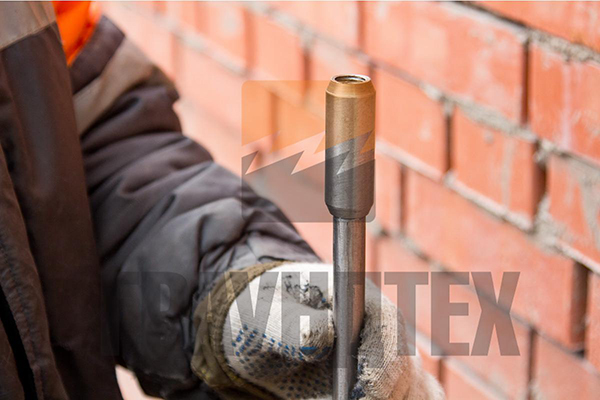

3. Установка удароприемной головки в муфту:

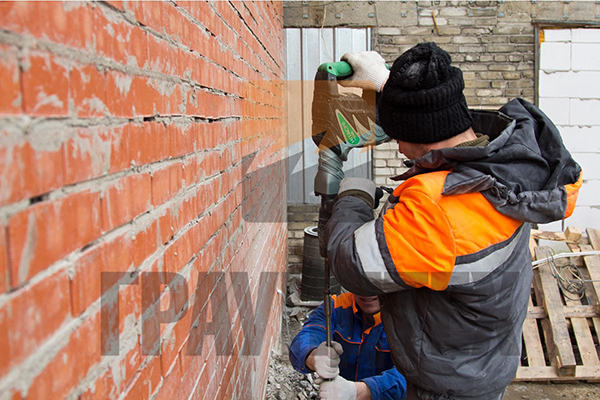

4. При помощи установленной специальной насадки на перфоратор SDS-MAX, забиваем первый стержень:

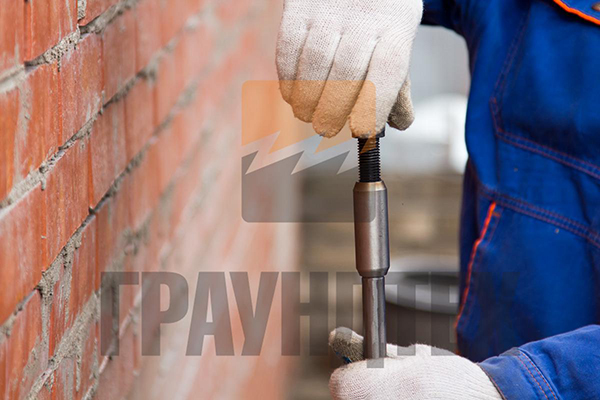

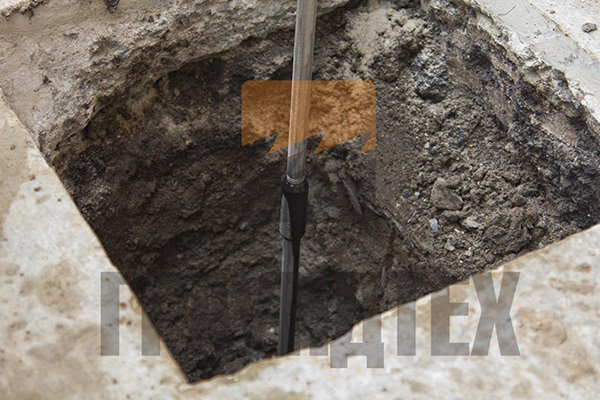

5. Выкручиваем направляющую головку и заливаем токопроводящую жидкость. После этого ввинчивается следующий стержень:

6. Далее установка стержень проходит в том же порядке, до последнего элемента.

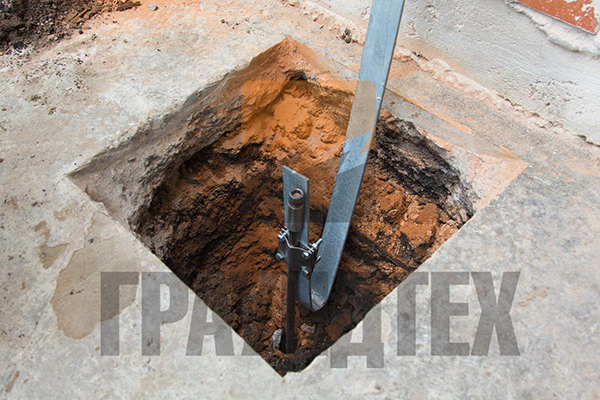

7. Устанавливаем специальный зажим «ТИП N» из нержавеющей стали и подключаем оцинкованный заземляющий полосовой проводник (50х5 мм)

8. Заключительный этап:

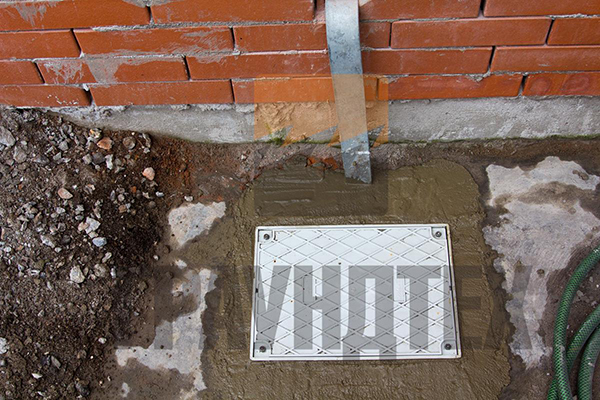

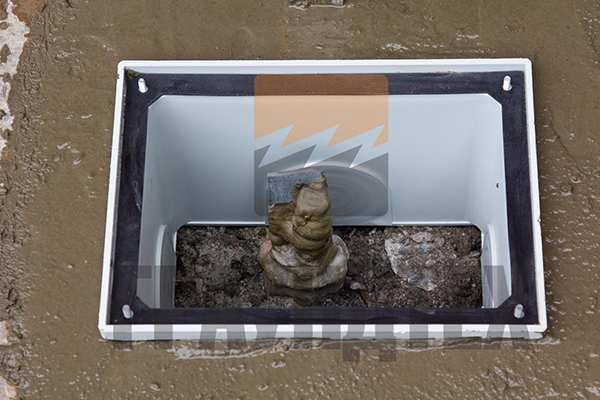

- обматываем изоляционной лентой и устанавливаем смотровой колодец для ревизии очага.

Электроизмерения:

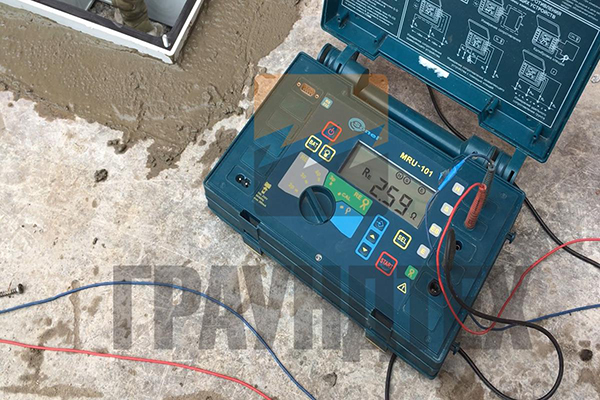

- замер сопротивления растекания тока на заземлителе:
