Монтаж токоотвода



Установка системы молниезащиты это комплекс мероприятий для защиты от прямого и косвенного удара молнии.

Система разделяется на внешнюю и внутреннюю. Внешняя система предполагает наличие молниеприемников, токоотводов и заземления. Внутренняя же включает в себя экранирование, уравнивание потенциалов и устройства защиты от перенапряжений.

Внешняя часть имеет 3 основных составляющих. Одна из них - это токоотводы.

Или по-другому «спуск» молниезащиты, это название тоже имеет место быть, но менее технически грамотнее чем токоотвод.

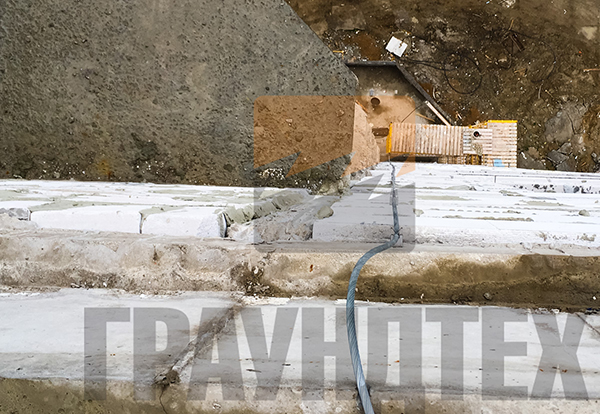

Токоотвод (спуск) системы молниезащиты это проводник, отводящий ток молнии в землю



Токоотвод может быть цельно-алюминиевым, медным, стальным, так же может стальным многопроволочным канатом сечением 35 мм2. Остальные сечения токоотвода представлены в таблице 3.1 СО 153-34.21.122-2003

Материал и минимальные сечения элементов внешней МЗС (СО 153-34.21.122-2003)

УРОВЕНЬ ЗАЩИТЫ

МАТЕРИАЛ

СЕЧЕНИЕ ТОКООТВОДА, ММ2

I-IV

СТАЛЬ

50

I-IV

АЛЮМИНИЙ

25

I-IV

МЕДЬ

16



Существует несколько условий прокладки спусков молниезащиты:

- количество путей не менее 2-х;

- длина сведена до минимума;

- прямые и вертикальные линии;

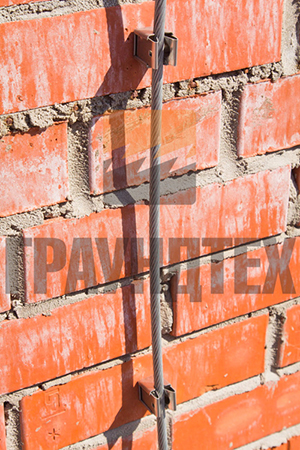

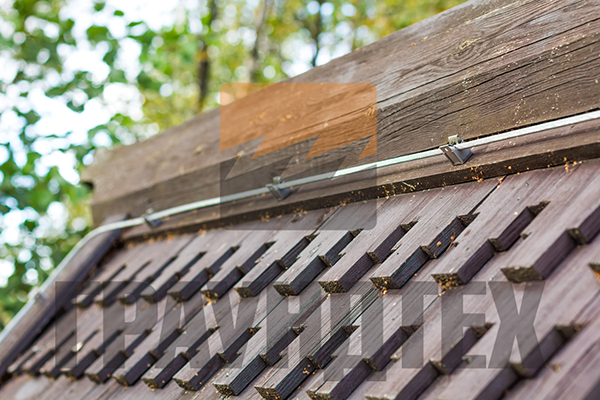

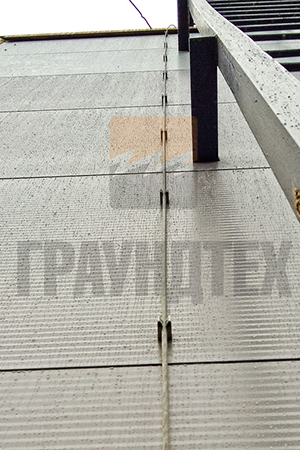

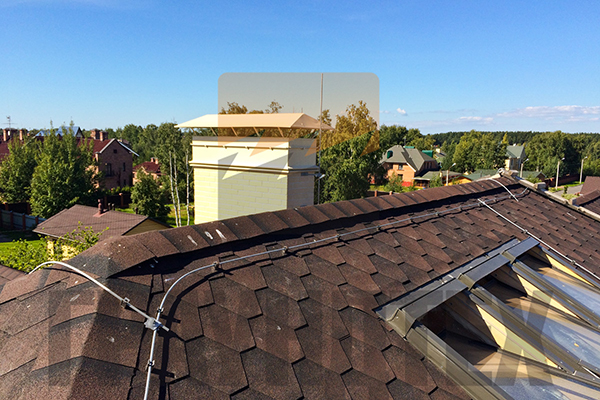

Токоотводы устанавливаются на специальных держателях. Тип держателя выбирают исходя из материала проводника, диаметра и цвета. Это может быть нержавеющая сталь, медь, оцинкованная сталь или пластик коричневого, серого цвета.

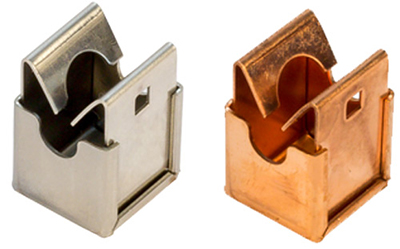

Держатели из нержавеющей стали представляются собой универсальный держатель для разных видов поверхности. В держатель возможно установить стальную или медную катанку, проволоку диаметром 8,10 мм, грозотрос диаметром 8,1, 9,1 мм. Держатели крепятся на любую поверхность как на дерево, кирпич или бетон.

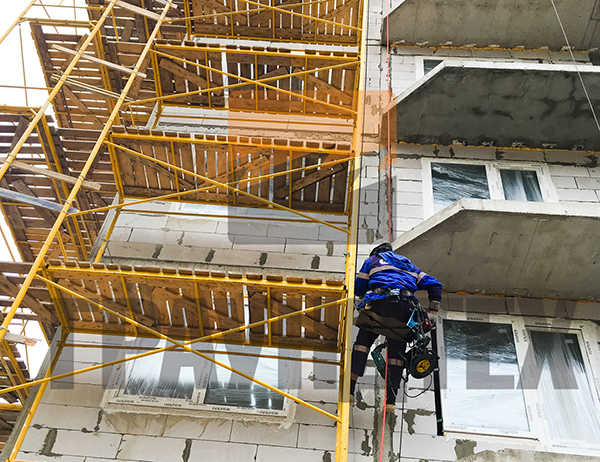

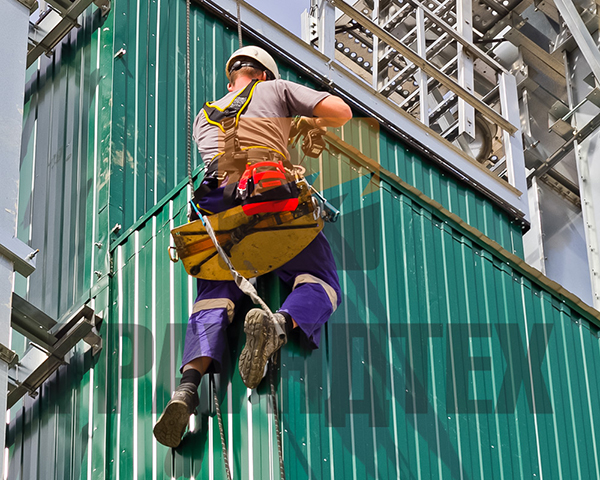

Монтаж осуществляется исключительно профессионалами в области молниезащиты, а установка токоотводов высотных зданий производится только квалифицированными промышленными альпинистами.





УСТАНОВКА ДЕРЖАТЕЛЯ ДЛЯ КРУГЛОГО ПРОВОДНИКА
