Держатель проводника многоцелевой мостовой на шпильке 100 мм - это держатель проводника для плоских молниеприемников и токоотводов толщиной до 10 мм и шириной до 55 мм. Держатель представляет собой мостовую опору, на которой установлены пластины на шпильке для зажима плоского проводника. Установка производится методом крепления ножки держателя в двух точках.

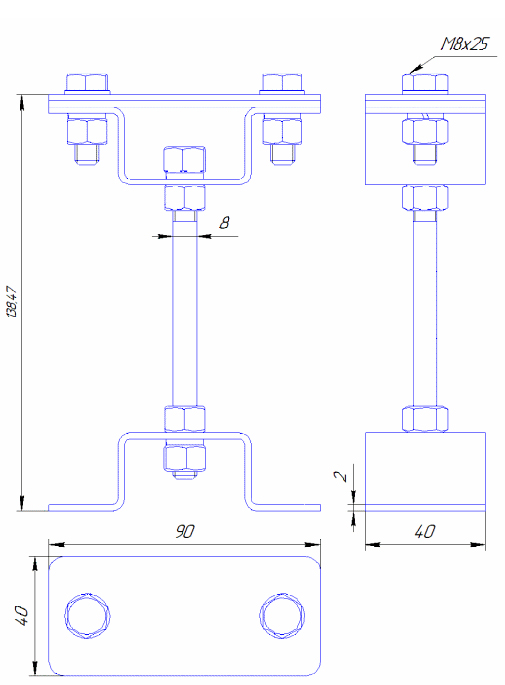

Рисунок 1 – габаритные размеры держателя проводника ДПМ-М100
Токоотвод или молниеприемник устанавливается между двумя пластинами держателя и зажимается фиксирующими гайками. Высота установки надо поверхностью 100 мм.
Установка может осуществляться на любой вид поверхности.
Порядок монтажа держателя:
- определить место установки держателя, разметить точки крепления на плоскости; - сделать предварительные отверстия, если это необходимо; - установить проводник в держатель между двумя пластинами; - затянуть гайки держателя.
