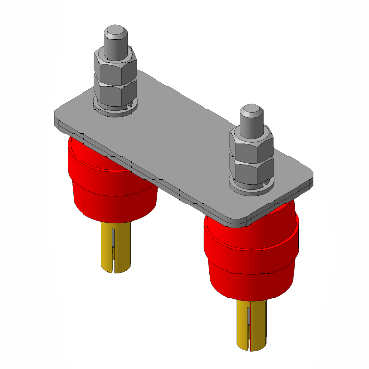

Держатель плоского проводника на изоляторах с анкером (ДСПА-65). Изоляционные опоры применяются для уравнивания потенциала в системе молниезащиты и заземлении. Держатель представляет собой сборную конструкцию для монтажа искусственных заземляющих проводников внутри зданий и электроустановок. Держатель предназначен для крепления заземляющего проводника в сырых и особо сырых помещениях, а так же в помещениях с химически активными веществами. Кроме того изолятор позволяет разъединить электрически связь между плоскостью крепления и заземляющим проводником.
Держатель крепится к анкерным закладным на которых устанавливается изолятор. К изолятору крепятся плоские пластины для фиксации проводника. Проводник затягивается резьбовыми гайками.

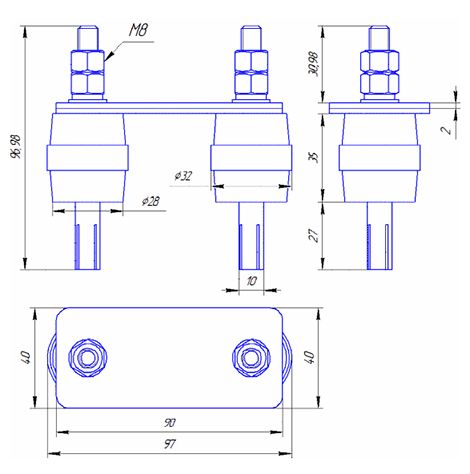

- Высота установки от поверхности: 37 мм.
- Закладная деталь: анкерная шпилька
- Диаметр отверстия для бура: 10 мм.
- Глубина сверления: 30 мм.
- Нагрузка анкера на вырыв: 1.5 кН
- Нагрузка анкера на срез в бетоне: 1.5 кН
- Температура воспламенения опор: 395 °С,
- Температура самовоспламенения опор: 440 °С
