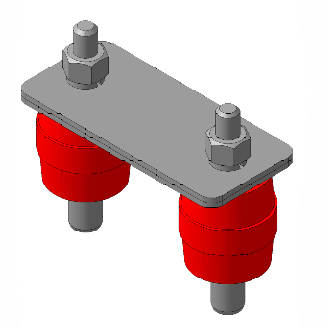

Держатель плоского проводника на изоляторах, ДСП-50 с изоляторами

Изоляционные опоры применяются для уравнивания потенциала в системе молниезащиты и заземлении. Держатель представляет собой сборную конструкцию для монтажа искусственных заземляющих проводников внутри зданий и электроустановок. Держатель предназначен для крепления заземляющего проводника в сырых и особо сырых помещениях, а так же в помещениях с химически активными веществами. Кроме того изолятор позволяет разъединить электрически связь между плоскостью крепления и заземляющим проводником.

Держатель крепится к анкерным закладным на которых устанавливается изолятор. К изолятору крепятся плоские пластины для фиксации проводника. Проводник затягивается резьбовыми гайками.

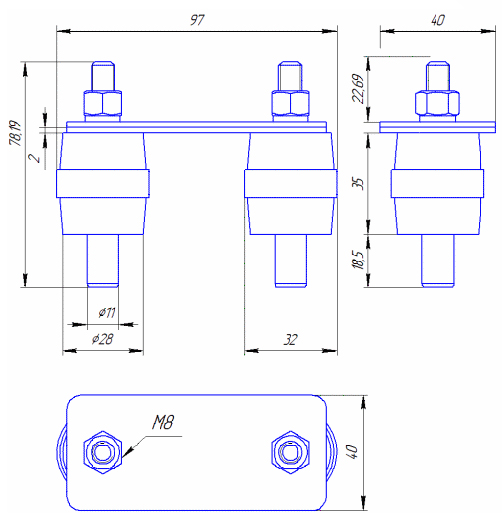

Высота установки от поверхности: 37 мм.

Закладная деталь: резьбовая заклепка

Диаметр отверстия для бура: 11 мм.

Порядок монтажа держателя:

- определить место установки держателя, разметить точки крепления на плоскости;

- сделать отверстия в плоскости диаметром 11 мм;

- установить резьбовую заклепку в отверстие

- при помощи резьбового заклепочника сжать заклепку в крепежной плоскости;

- установить собранную конструкцию в заклепки;

- установить плоский проводник между двумя стальными пластинами;

- затянуть гайки держателя.
