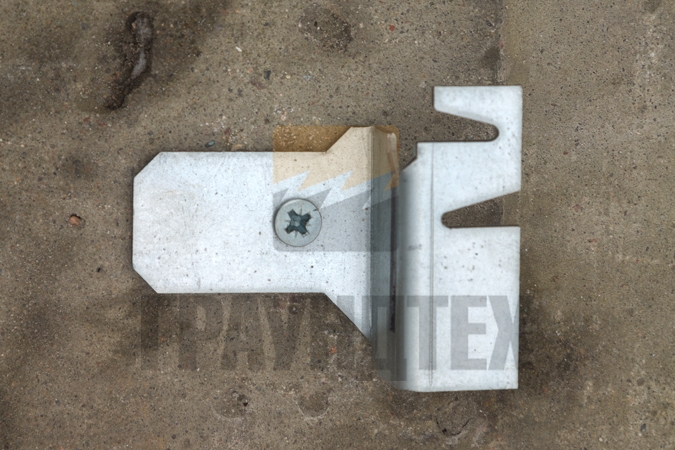

Рис. 1 – Внешний вид держателя плоского и круглого проводников (держатель шин заземления)
|
Материал |
Диапазон Зажима плоского проводника |
Диаметр под круглый проводник |
Артикул |
Держатель плоского и круглого проводников (держатель шин заземления), оцинкованная сталь |
Оцинкованная сталь |
40х4, 25х4 |
8-12 мм |
D10117 |
Держатель плоского и круглого проводников (держатель шин заземления), нержавеющая сталь |
Нержавеющая сталь |
40х4, 25х4 |
8-12 мм |
D10145 |
Держатель плоского и круглого проводников (держатель шин заземления), медь |
Медь |
40х4, 25х4 |
8-12 мм |
D10171 |
Рис. 2 – габаритные размеры держателя шин заземления
Держатели для плоского и круглого проводника (держатель шин заземления), материал - сталь.
Магистрали защитных проводников допускается прокладывать непосредственно по стенам помещения, при условии, что помещение сухое и без агрессивной среды. Если эти условия не выполнятся, то защитный проводники прокладываются на расстоянии не менее 10 мм от стены. Монтаж защитных проводников осуществляется несколько стадий: 1) разметить прокладку проводников, определить места проходов и обходов; 2) просверлить отверстия для прохода проводника сквозь стену или перекрытие; 3)установить держатели шин заземления на стену; 4) проложить защитный магистральные проводники; 5)выполнить соединения защитных проводников между собой при помощи сварки; 6) обработать место соединения цинковым спреем или масляной краской и нитроэмали. Заземляющие проводники окрашиваются в желто-зеленый цвет путем последовательного чередования желтых и зеленых полоса одинаковой ширины от 15 до 100 мм каждая. Пример окраски защитного проводника - рисунок 1.

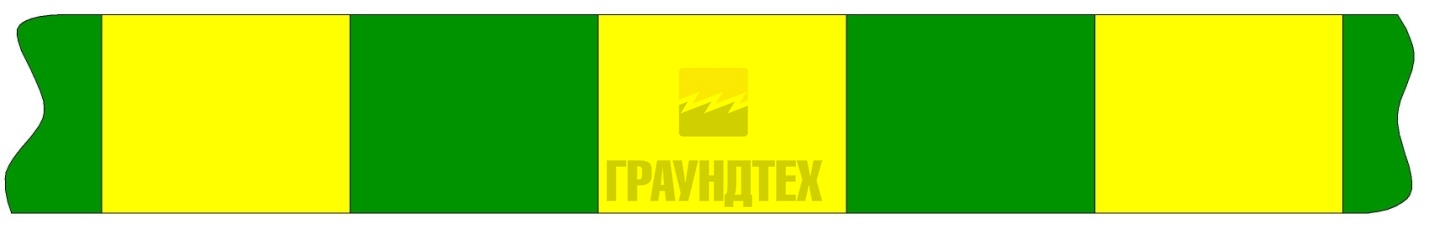

Рис. 3 - окраска защитного проводника
Прокладка плоских заземляющих проводников по кирпичным и бетонным основаниям должна производиться в первую очередь с помощью строительно-монтажного пистолета. В сухих помещениях полосы заземления могут прокладываться непосредственно по кирпичным и бетонным основаниям. Пример монтажа на бетонной поверхности - Фото 2-6. В сырых и особо сырых помещениях и в помещениях с химически активными веществами прокладку заземляющих проводников следует производить на держателях плоского и круглого проводника (держатель шин заземления).
Держатели заземляющих проводников должны устанавливаться с соблюдением расстояний, мм:
На поворотах (от вершин углов) 100
От мест ответвлений 100
От нижней поверхности съемных перекрытий каналов 50
От уровня пола помещений 400 - 600
Держатели крепятся к закладным изделиям, расположенным в бетонном основании с помощью сварки, которая выполняется по периметру хвостовика держателя, а также с помощью пистолетных дюбелей. К бетонным, кирпичным и другим основаниям держатели крепятся с помощью пистолетных дюбелей, в особых случаях - с помощью дюбелей с распорной гайкой или капроновых распорных дюбелей. Размеры дюбелей приводятся в табл. 7.8 - 7.10., расстояния между креплениями заземляющих проводников на прямых участках указаны в табл. 7.11.

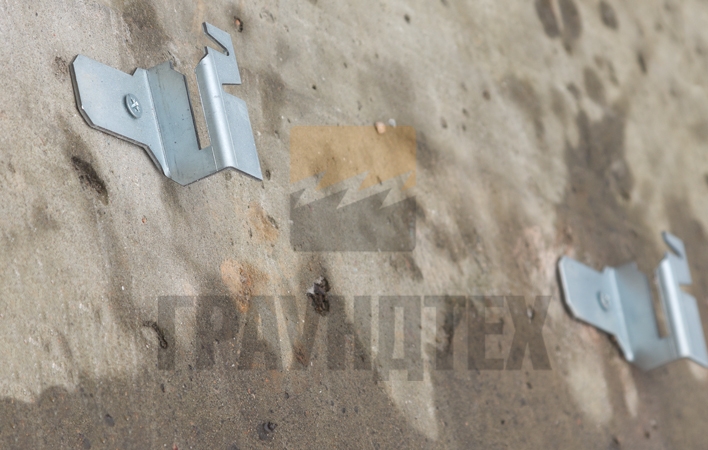

Рис. 4 - Установка держателей шин заземления к бетонной поверхности

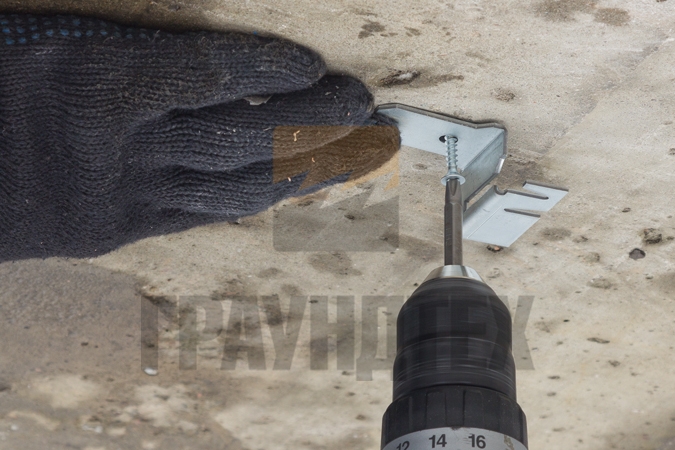

Рис. 5 - Установленный держатель шин заземления к бетонной поверхности
Рис. 6 - Установка в ряд держателей шин заземления для монтажа магистрали контура заземления

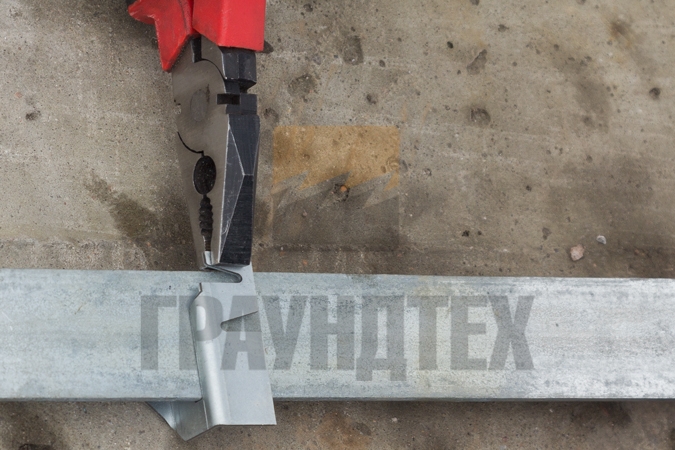

Рис. 7 - Установка держателей шин заземления - фиксирование плоского проводника

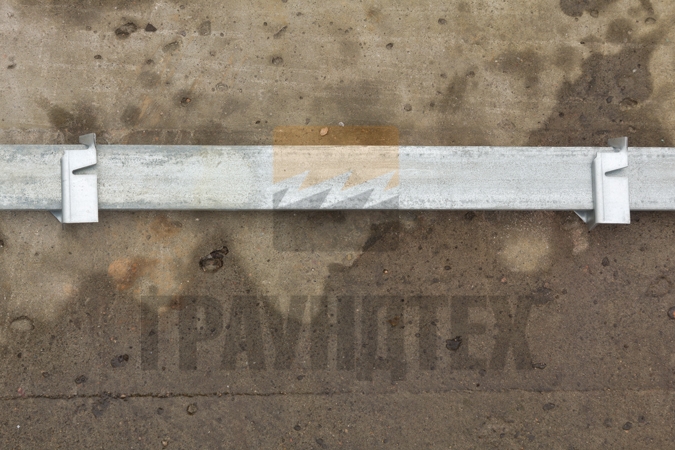

Рис. 8 - Смонтированный магистральный контур заземления на держателях плоского и круглого проводника
