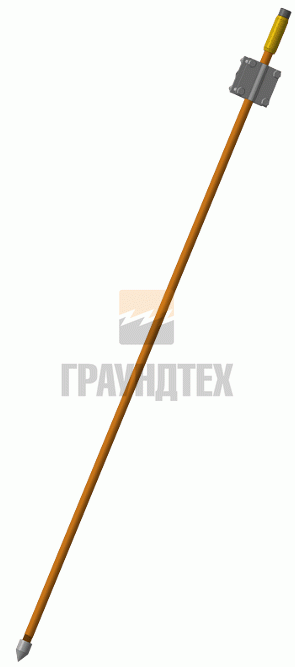

Рис. 1 – внешний вид стержневого заземлителя
Комплект заземления - это сформированный набор материалов для установки заземляющего устройства.
Технические характеристики:
-
высокопрочная сталь диаметром 17,2 мм;
-
слой меди на стержнях не менее 250 мкм;
-
длина стержня 1,2 м;
-
простота монтажа;
-
срок службы не менее 30 лет;
Наименование комплекта |
Глубина забивания комплекта, (м) |
Диаметр стержней, (мм) |
Длина стержней, (мм) |
Толщина омедненного слоя, (мкм) |
Артикул |
ГТ-3,6 омед |
3,6 |
17,2 |
1200 |
Не менее 250 |
A10101 |
ГТ-4,8 омед |
4,8 |
17,2 |
1200 |
Не менее 250 |
A10102 |
ГТ-7 омед |
6 |
17,2 |
1200 |
Не менее 250 |
A10103 |
ГТ-12 омед |
12 |
17,2 |
1200 |
Не менее 250 |
A10104 |
ГТ-15,6 омед |
15,6 |
17,2 |
1200 |
Не менее 250 |
A10105 |
Монтаж комплекта на базе вертикальных омедненных стальных стержней осуществляется при помощи кувалды или специального электрического инструмента. Для монтажа стержней вам понадобятся соединительные муфты для стержней, направляющий наконечник и удароприемная головка, если количество стержней в очаг больше 1 штуки. Забиваются стержни при помощи вибромолота (отбойного молотка с силой удара не менее 25 Дж) или кувалдой.

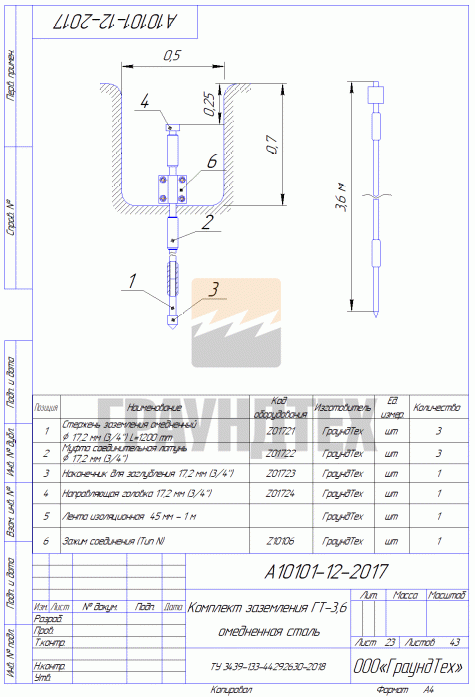

Рис. 2 – чертеж комплекта глубиной 3,6 м

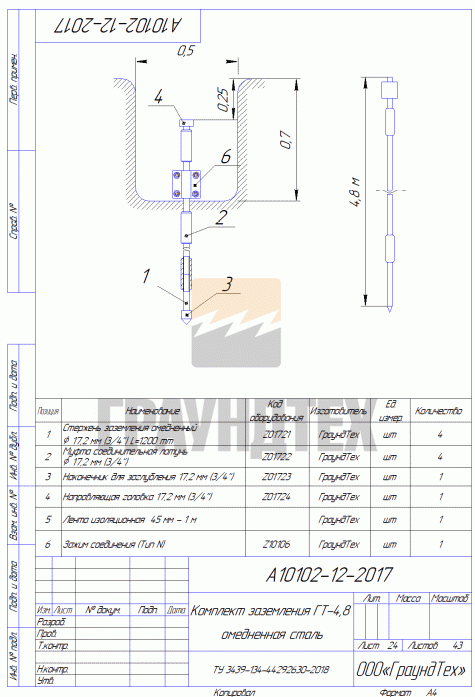

Рис. 3 – чертеж комплекта глубиной 4,8 м

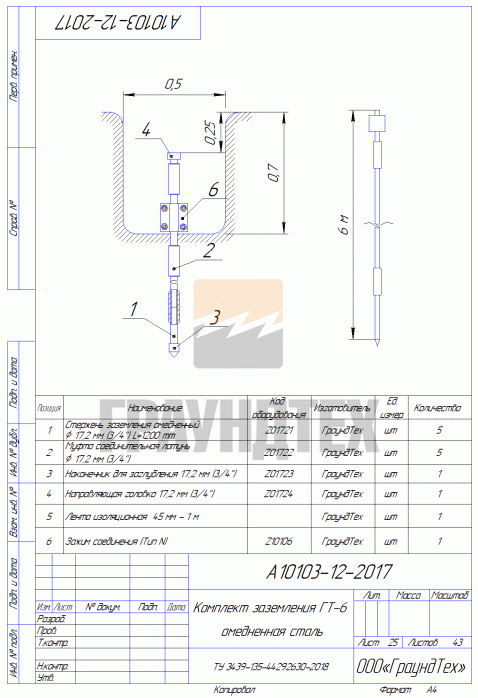

Рис. 4 – чертеж комплекта глубиной 6 м
Рис. 5 – чертеж комплекта глубиной 12 м

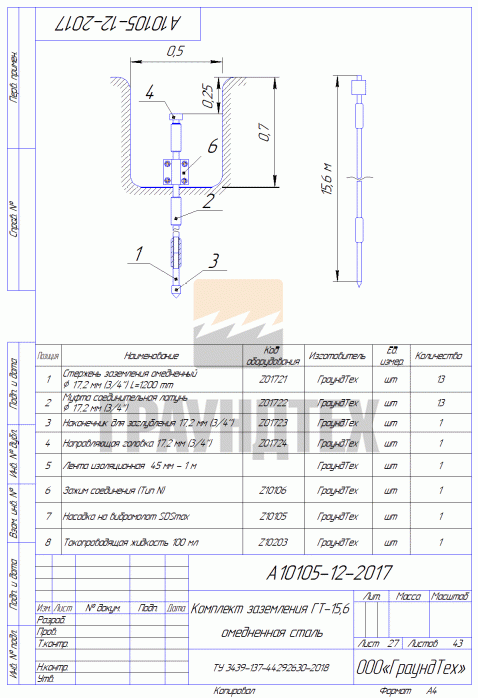

Рис. 6– чертеж комплекта глубиной 15,6 м
Рис. 7 – стержень заземления омедненный диаметром 17,2 мм, длина 1,2 м
Рис. 8 – муфта соединительная латунная, для стержней с резьбой ¾``
Рис. 9 – наконечник для заглубления стержней с резьбой ¾``
Рис. 10 – направляющая головка для стержней и муфт с резьбой ¾``
Рис. 11 – Зажим соединения тип N, нержавеющая сталь.
