Рис. 1 – комплект вертикального заземлителя из нержавеющей стали, внешний вид

Комплект заземления - это сформированный набор материалов для установки заземляющего устройства.

Технические характеристики:

  • высокопрочная сталь диаметром 16 мм;

  • длина стержня 1,5 м;

  • простота монтажа;

  • срок службы не менее 30 лет;

Наименование комплекта

Глубина забивания комплекта, (м)

Диаметр стержней (мм)

Длина стержней,(мм)

Материал стержня

Артикул

ГТ-3 нерж

3

16

1500

Нержавеющая сталь

C10101

ГТ-4,5 нерж

4,5

16

1500

Нержавеющая сталь

C10102

ГТ-6 нерж

6

16

1500

Нержавеющая сталь

C10103

ГТ-15 нерж

15

16

1500

Нержавеющая сталь

C10104

Монтаж комплекта на базе вертикальных стержней из нержавеющей стали осуществляется при помощи кувалды или специального электрического инструмента. Для монтажа стержней вам понадобятся соединительные муфты для стержней, направляющий наконечник и удароприемная головка, если количество стержней в очаг больше 1 штуки. Забиваются стержни при помощи вибромолота (отбойного молотка с силой удара не менее 25 Дж) или кувалдой.

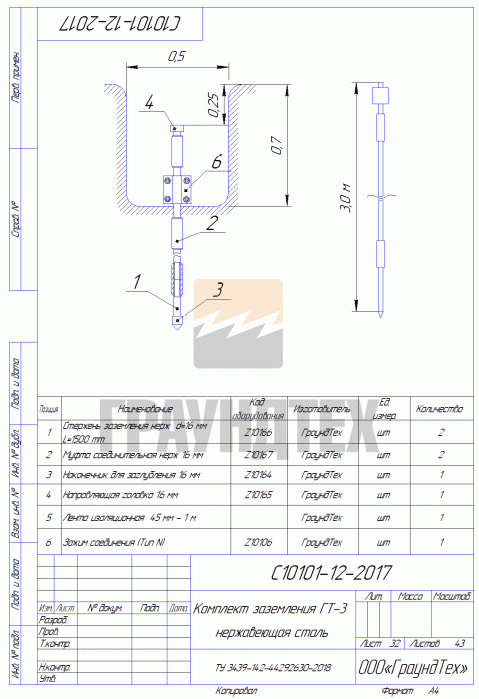

Рис. 2 – комплект вертикального заземлителя из нержавеющей стали глубиной 3 м

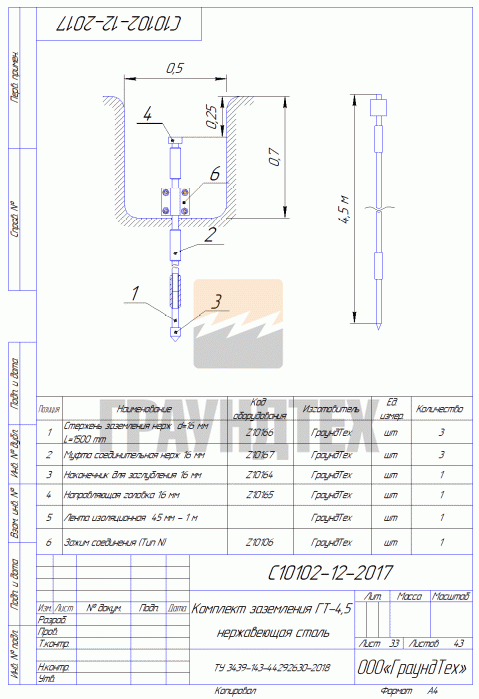

Рис. 3 – комплект вертикального заземлителя из нержавеющей стали глубиной 4,5 м

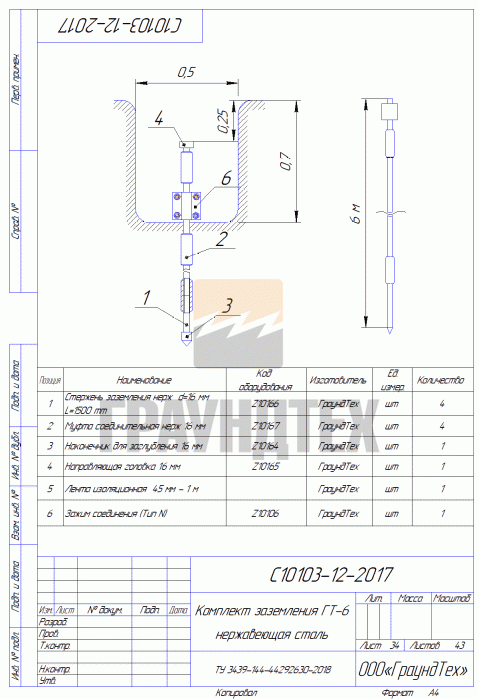

Рис. 4 – комплект вертикального заземлителя из нержавеющей стали глубиной 6 м

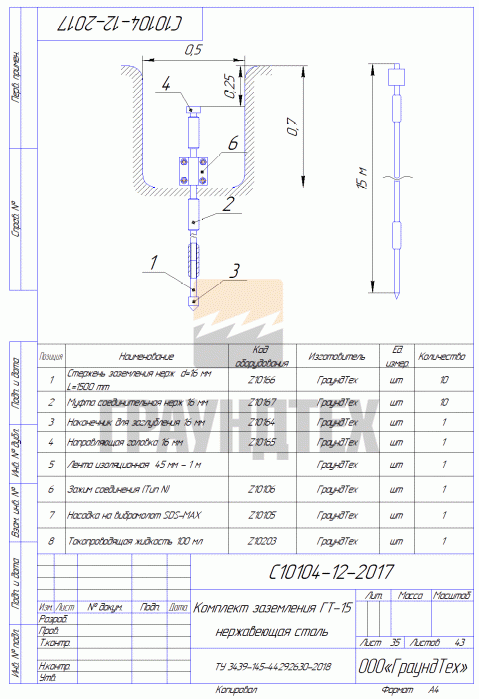

Рис. 5 – комплект вертикального заземлителя из нержавеющей стали глубиной 15 м

Рис. 6 – стержень заземления нержавеющая сталь диаметром 16 мм, длиной 1,5 м с резьбой М16

Рис. 7 – муфта соединительная для стержней заземления с резьбой М16

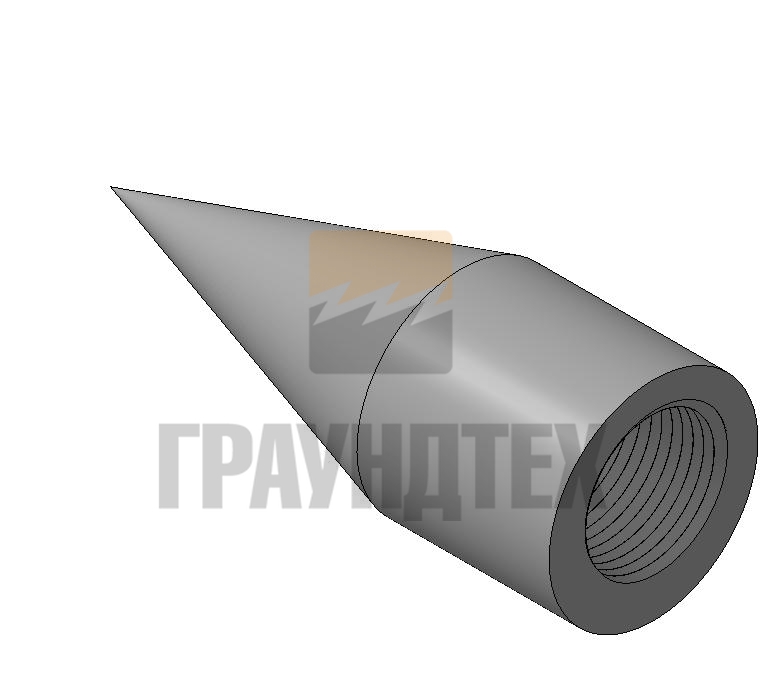

Рис. 8 – наконечник для заглубления стержней заземления с резьбой М16

Рис. 9 – направляющая головка для муфт и стержней заземления из нержавеющей стали с резьбой М16

Рис. 10 – Зажим соединения тип N, нержавеющая сталь
