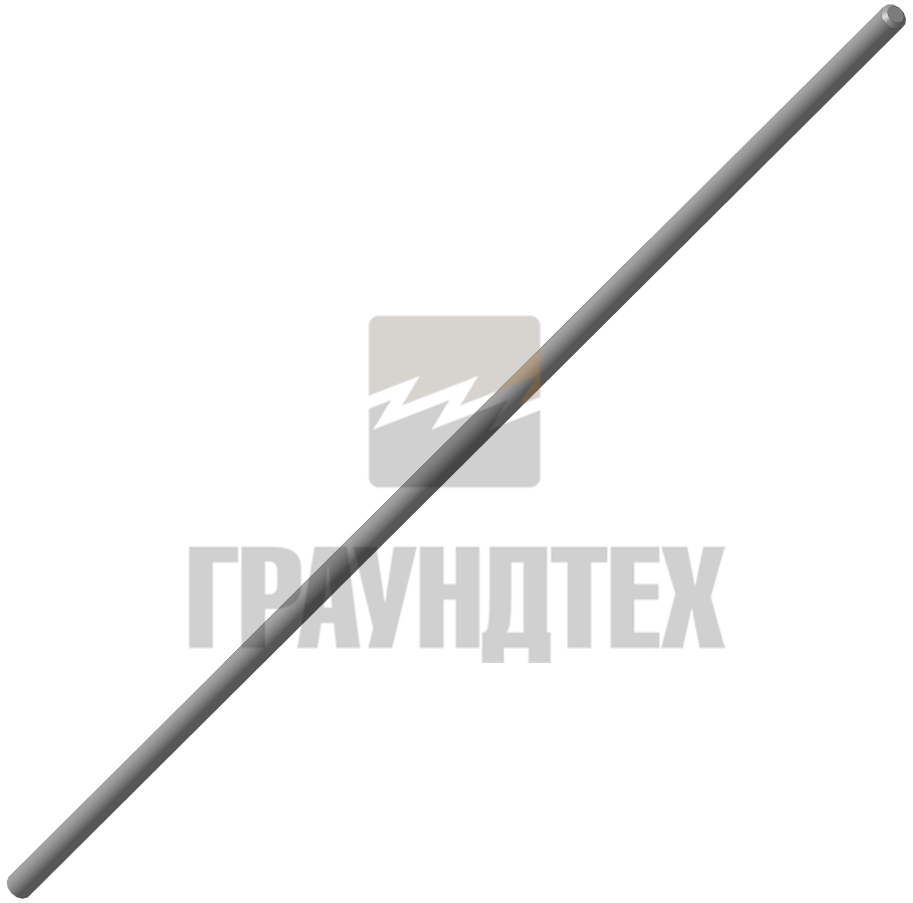

Рис. 1 - Стержневой молниеприемник (оцинкованная сталь)
Длина молниеприемника |
Диаметр молниеприемника |
Материал |
Масса |
Артикул |
1 000 мм |
16 мм |
сталь оцинкованная по ГОСТ 9.307-89 |
1,6 |
M10256 |
1 500 мм |
3,2 |
M10257 |
||
2 000 мм |
4,7 |
M10258 |
||
3 000 мм |
6,3 |
M10259 |
Стержневой молниеприемник - часть устройства системы молниезащиты, рассчитанный на непосредственный контакт с каналом молнии. Длина стержневого молниеприемника выбирается из расчётной высоты стержня над защищаемым объектом, плюс, длина крепления на плоскость.
Рис. 2 - Стержневой молниеприемник (оцинкованная сталь) оснащается резьбой при установке в бетонное основание 16 или 40 кг

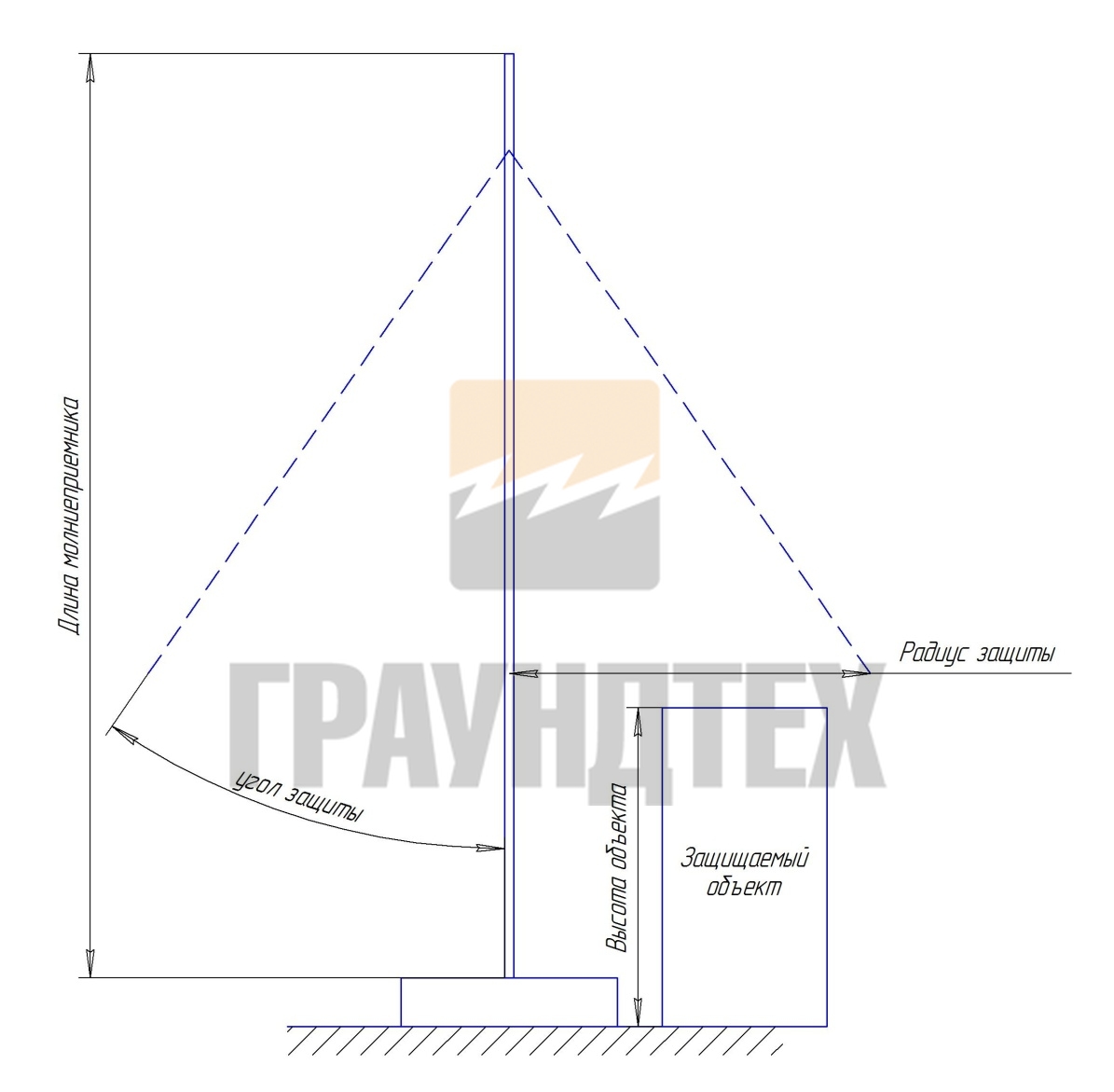

Рис. 3 - Стержневой молниеприемник (оцинкованная сталь) – схема защиты
Особенности стержневого молниеприемника:
- невысокая стоимость;
- жесткая конструкция;
- коррозионная устойчивость.
Установка стержневого молниеприемника производится:
- при помощи бетонного основания;
- держателей для молниеприемника
- кронштейнов.
Молниеприемник из оцинкованной стали для установки на бетонное основание формируется с резьбой.

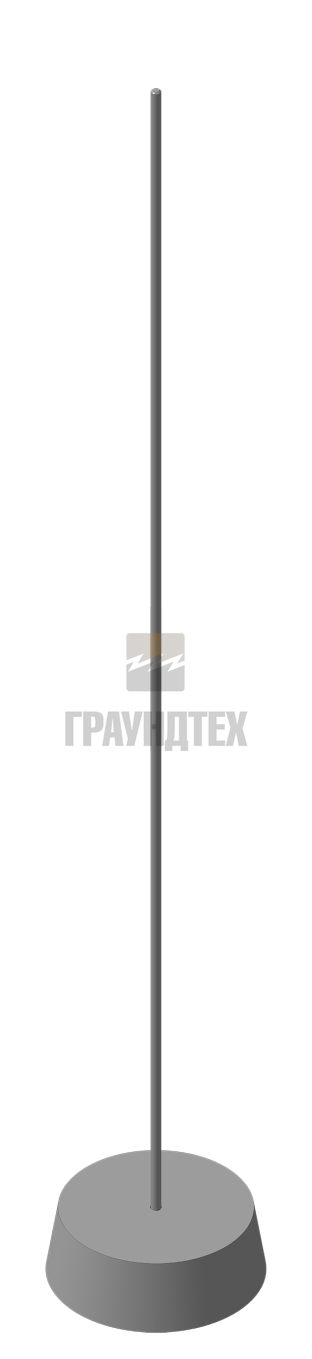

Рис. 4 - Стержневой молниеприемник (оцинкованная сталь) установленный в бетонном основании 16 кг

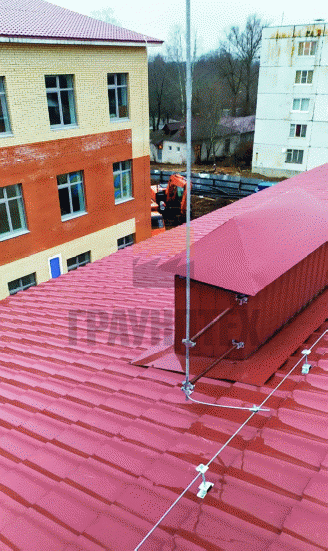

Рис. 5 - Стержневой молниеприемник (оцинкованная сталь) установленный на изолированных кронштейнах
Рис. 6 - Стержневой молниеприемник (оцинкованная сталь) установленный на изолированных кронштейнах
