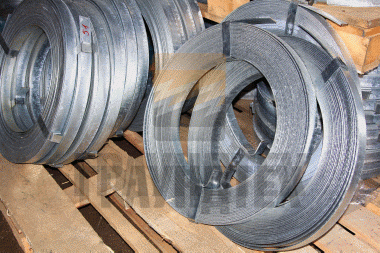

Рис. 1 – внешний вид полосы стальной оцинкованной

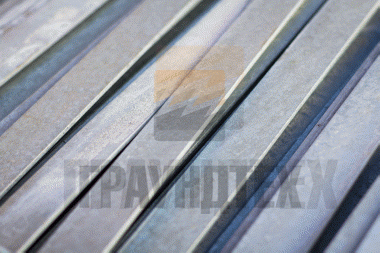

Рис. 2 - внешний вид полосы стальной оцинкованной 40х4 мм, хлысты

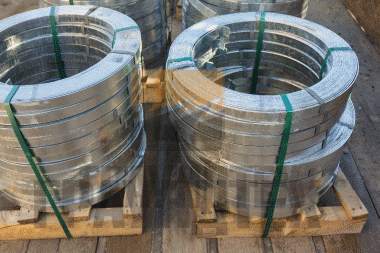

Рис. 3 - внешний вид полосы стальной оцинкованной 40х4 мм, бухты

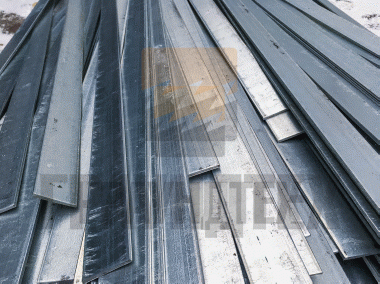

Рис. 4 - внешний вид цинкового покрытия стальной полосы
Рис. 5 - внешний вид цинкового покрытия стальной полосы в бухте
|
Типоразмер |
Площадь поперечного сечения проводника |
Материал |
Паковка |
Тип покрытия |
Масса 1 п.м. |
Артикул |
|
25 х 4 мм |
100 мм2 |
Сталь горячекатаная ГОСТ 103-2006 |
бухта |
Горячее цинкование ГОСТ 9.307-89 |
0,78 кг |
S10308 |
|
40 х 4 мм |
160 мм2 |
бухта |
1,25 кг |
S10309 |
||
|
40 х 5 мм |
200 мм2 |
бухта |
1,57 кг |
S10322 |
||
|
50 х 5 мм |
250 мм |
бухта |
1,96 кг |
S10331 |
||
|
40 х 4 мм |
160 мм2 |
Хлыст |
1,25 кг |
S10328 |
||
|
40 х 5 мм |
200 мм2 |
Хлыст |
1,57 кг |
S10310 |
||
|
50 х 5 мм |
250 мм |
Хлыст |
1,96 кг |
S10316 |
Полоса стальная горячекатаная общего назначения, которая применяется во всех отраслях промышленности, изготовления металлоконструкций, транспортной инфраструктуре, а так же в качестве горизонтальных заземлителей.
Исходным материалом является:
ГОСТ 103-2006 - Прокат сортовой стальной горячекатаный полосовой. Сортамент
Сталь изготовляют из углеродистой и низколегированной стали марок - Ст3кп, Ст3пс, Ст3сп.
Для защиты стальной полосы, наша компания предлагает полосу стальную оцинкованную. Сталь защищена от коррозии горячеоцинкованным способом, т.е. стальную полосу предварительно обрабатываются и погружают в ванну с расплавленным цинком по ГОСТ 9.307-89 Покрытия цинковые горячие.
Толщина покрытия должна быть не менее 40 мкм и не более 200 мкм и определяется условиями эксплуатации оцинкованных изделий.
Полоса оцинкованная стальная применяется в качестве искусственного заземлителя для защиты от поражения электрическим током человека и оборудования.
Наименьшие размеры поперечного сечения заземлителей в зависимости от агрессивности грунтов
|
Вид заземляющего устройства |
Коррозионная активность грунта по отношению к стали |
Ширина и толщина стальной полосы, мм |
|
Горизонтальные заземлители |
Весьма высокая (ρ < 5 Ом*м) |
40х10 |
|
Высока (5 Ом*м ≤ ρ ≤ 10 Ом*м) |
40х8 |
|
|
Повышенная средняя (10 Ом*м ≤ ρ ≤ 100 Ом*м) |
40х6 |
|
|
Низкая (ρ > 100 Ом*м) |
40х4 |
Наименьшие размеры поперечного сечения горизонтальных заземлителей
|
Материал |
Сортамент |
Площадь сечения |
|
Оцинкованная сталь |
Полоса |
90 мм2 |
Длина горизонтального заземлителя определяется техническим заданием или проектом. Горизонтальные заземлители используют для связи вертикальных заземлителей или в качестве самостоятельных заземлителей. Глубина укладки горизонтальны заземлителя - не менее 0,5 - 07,м.
Меньшая глубина прокладки допускается в местах их присоединений к оборудованию, при вводе в здания издания, при пересечении с подземными сооружениями и в зонах многолетнемерзлых и скальных грунтов. Горизонтальные заземлители из полосовой стали следует укладывать на дно траншеи на ребро. Хлысты заземлителя свариваются и обрабатываются цинковым спреем для защиты сварного соединения.
