Рис. 1 – Хомут для мачт (молниеприемный) Тип 1, нержавеющая сталь, 20-22 мм
Рис. 2 – Хомут для мачт (молниеприемный) Тип 2, нержавеющая сталь, 36-39 мм
Рис. 3 – Хомут для мачт (молниеприемный) Тип 3, нержавеющая сталь, 48-51 мм
Материал |
Наименование |
Артикул |
Нержавеющая сталь AISI 304 |
Тип 1 |
K10229 |
Тип 2 |
K10230 |
|
Тип 3 |
K10231 |
Хомут - часть системы молниезащиты, предназначенн для крепления проводников (токоотводов) к мачтам и молниеприемникам.
Выбор хомута для подключения :
- для молниеприемников диаметром 16 мм - Тип 1;
- для молниеприемной мачты 16/32 -Тип 2;
- для молниеприемных мачты диаметром >50 мм - Тип 3.

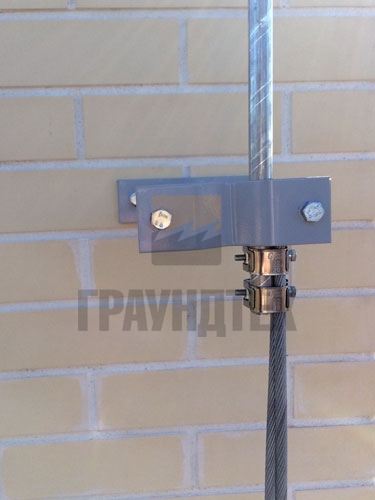

Рис. 4 - пример установки хомута для молниеприемника16/32
Хомуты изготавливаются из нержавеющей стали марки AISI 304 и подходят для любых молниеприемников и токоотводов.

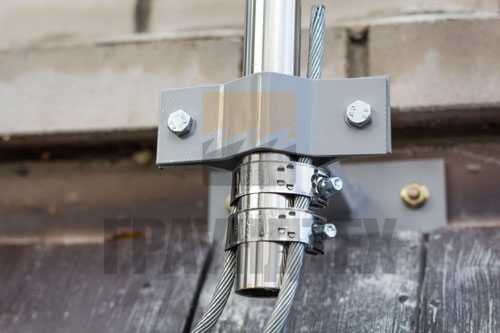

Рис. 5 - пример подключения молниеприемника к грозотросу через хомут
Преимущества использования для подключения хомутов:
- отсутствие отверстий в молниеприемниках и мачта;
- быстрота монтажа;
- жесткое крепление.
Порядок монтажа хомута:
- расслабить хомут;
- установить на молниеприемник токоотвод через хомут;
- затянуть ручным инструментом затягивающийся болт;
Для жесткой фиксации токоотводов желательно использовать 2 хомута.

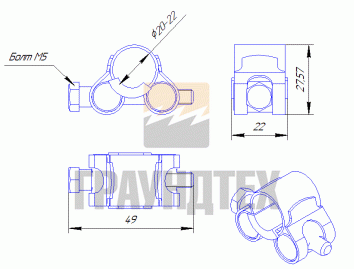

Рис. 6 – Хомут для мачт (молниеприемный) Тип 1, нержавеющая сталь, 20-22 мм, габаритные размеры

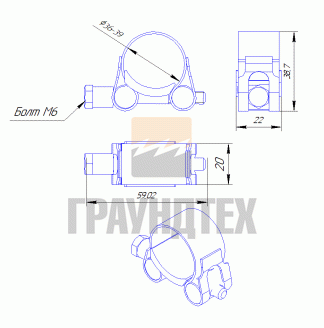

Рис. 7 – Хомут для мачт (молниеприемный) Тип 2, нержавеющая сталь, 36-39 мм, габаритныке размеры

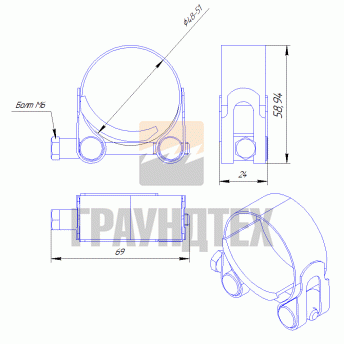

Рис. 8 – омут для мачт (молниеприемный) Тип 3, нержавеющая сталь, 48-51 мм, габаритные размеры
