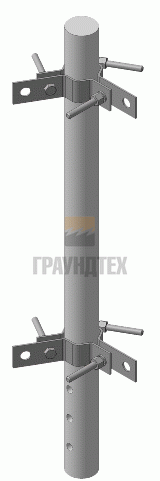

Рис. 1 – внешний вид комплекта тросовых оттяжек, K10226

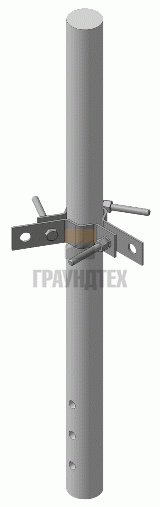

Рис. 2 – внешний вид комплекта тросовых оттяжек, K10227
Типоразмер |
Исполнение |
Материал |
Артикул |
I |
До 6 м |
Оцинкованная сталь |
K10226 |
II |
Свыше 6 м |
K10227 |
Тросовые оттяжки - представляют собой систему такелажа для крепления мачт, стержневых молниеприемников и молниеприемных мачт. Поставляются в двух исполнениях:
- для мачт и молниеприемников высотой до 6 метров;
- для мачт и молниеприемников свыше 6 метров.
Особенности применения тросовых оттяжек:
- подготовленная поверхность для установки подпятника молниеприемника;
- подготовленная поверхность для крепления непосредственно самих лучей оттяжек;
- свободное пространство для установки оттяжек.
Места крепления на кровле или на поверхности земли должны быть подготовлены соответствующим образом. Для кровли необходимо установить надежное жесткое крепление молниеприемного подпятника, а так же требуются 3 точки крепления для лучей оттяжек. Все места проверяются на прочность и гидроизолируются.
Для мачт и молниеприемников, установленных на поверхности земли должны быть смонтированы фундаменты с креплением под лучи оттяжек. Для мачтового молниеприемника необходимо установить специальный металлический подпятник с армированным фундаментом.
Выбор комплекта тросовых оттяжек индивидуален. Необходимо учитывать все особенности установки молниеприемника.

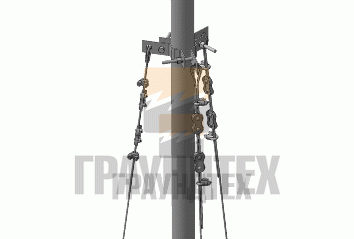

Рис. 3 – Хомут крепления тросовых оттяжек I уровня к мачте молниеприемника
Рис. 4 – Хомут крепления тросовых оттяжек II уровня к мачте молниеприемника
Рис. 5 – Хомут крепления тросовых оттяжек II уровня к мачте молниеприемника
Рис. 6 – внешний вид крепления тросовых оттяжек к трубе молниеприеника
