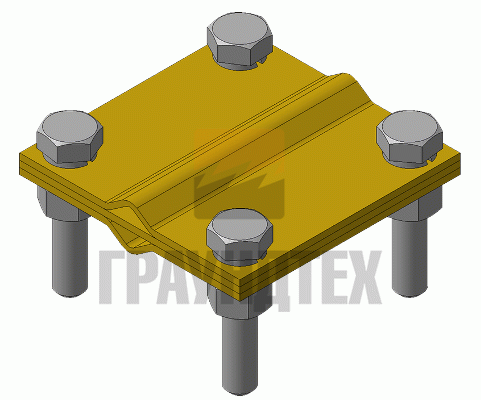

Зажим соединения типа L (латунный)
Зажим соединения Типа L (латунный) - это четырех болтовый зажим из латуни с промежуточной пластиной для соединения различных элементов заземления и молниезащиты. Высокопрочные болты из нержавеющей стали обеспечивают требования ГОСТ 10434-82 "Соединения контактные электрические. Общие технические требования" ко 2-му классу соединений. Материалы элементов подобраны таким образом, чтобы избежать коррозии между проводниками, а так же вертикальным заземлителем.
Зажим для омедненного стержня типа L - дает возможность подключат к локальному очагу заземления стальную оцинкованную полосу, оцинкованную проволоку, оцинкованный грозотрос, медный проводные проводники, а так же другие проводящие части.
Варианты соединений:
- стержень-полоса;
- стержень-проволока;
- стержень-грозотрос;
- оцинкованная полоса-полоса.
Фото 1 - пример соединения "стержень-полоса-проволока"
|

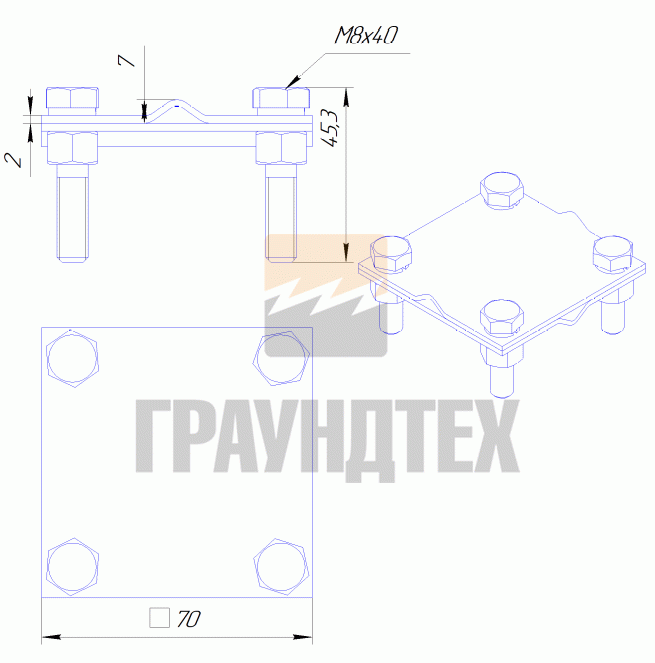

Наименование |
Материал |
Масса ,кг |
Артикул |
|
Тип L |
Латунь |
0,3 |
Z10102 |
