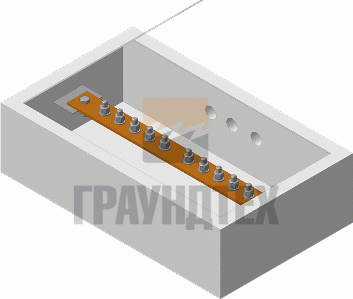

Рис. 1 – шкаф главной шины заземления, внешний вид

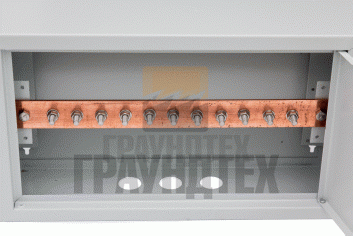

Рис. 2 – шкаф главной шины заземления, габаритные размеры
Типоразмер |
Степень защиты |
Материал корпуса |
Медная шина |
Количество подключений |
Материал болтов и гаек |
Артикул |
440х265х120 |
IP 31 |
Металл |
40х4 мм |
10 |
Нержавеющая сталь |
H10505 |

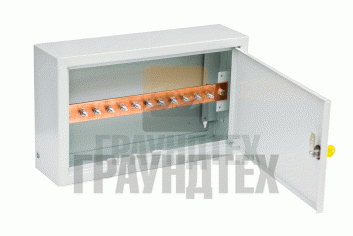

Рис. 3 – шкаф главной шины заземления, внешний вид

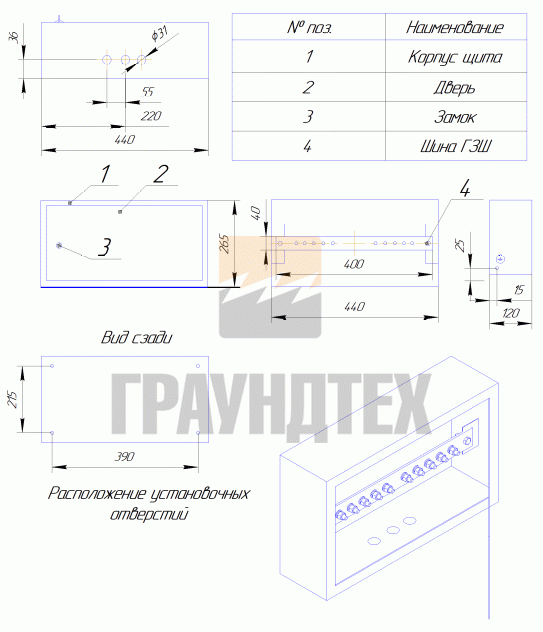

Рис. 4 – шкаф главной шины заземления, вид медной шины
Шкаф ГЗШ (главная заземляющая шина) предназначен для создания на вводе в здание надежного электрического контакта между нулевым защитным проводником питающей линии, заземляющими проводниками, частями каркаса здания и других систем и коммуникаций, входящих в здание извне.
Шкаф ГЗШ представляет собой металлический корпус с дверцей, в котором на кронштейнах установлена медная шина сечением не менее 40х4 мм2 с болтовыми зажимами для подключения нулевого защитного проводника питающей линии заземляющего проводника и проводников системы уравнивания потенциалов.
Ввод и вывод проводников может осуществляться сверху и снизу ящика через жесткие сальниковые вводы.
Согласно ПУЭ п. 1.7.119 "... В местах, доступных только квалифицированному персоналу (например, щитовых помещениях жилых домов), главную заземляющую шину следует устанавливать открыто. В местах, доступных посторонним лицам (например, подъездах или подвалах домов), она должна иметь защитную оболочку - шкаф или ящик с запирающейся на ключ дверцей. На дверце или на стене над шиной должен быть нанесен знак ."
Наша Компания выпускает серийные шкафы с размером шин 40х4 мм. Кроме стандартного размера, мы можем изготовить по чертежу или техническому заданию заказчика требуемую шину с необходимым шкафом.
Необходимо указать:
- материал шины;
- сечение;
- габаритные размеры шины;
- количество отверстий;
- степень защиты шкафа;
- габаритные размеры шкафа;
- наличие сальников.
