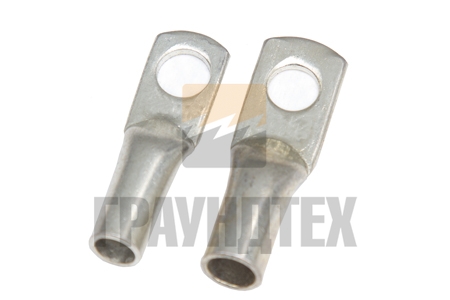

Медные кабельные наконечники, закрепляемые опрессовкой и предназначенные для оконцевания проводов и кабелей с медными жилами сечением от 16 до 25кв.мм.
|

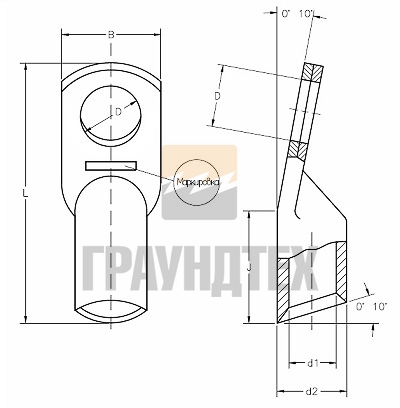

Типоразмер |
Внутренний диаметр наконечника |
Материал |
Отверстие под болт |
Ширина |
Артикул |
|
КН 16 мм2 |
6,8 мм |
Луженая электротехническая медь |
8,2 мм |
13 мм |
H10509 |
|
КН 25 мм2 |
7,8 мм |
Луженая электротехническая медь |
8,2 мм |
14,4 мм |
H10510 |
Кабельные наконечники должны изготовляться из медных труб марки М2 по ГОСТ 617-72
Обжим кабельных наконечников осуществляется при помощи специального инструмента. При комплектации комплекта системы заземления, Наша Компания произведет обжим необходимого Вам кабельного наконечника и заземляющего проводника.

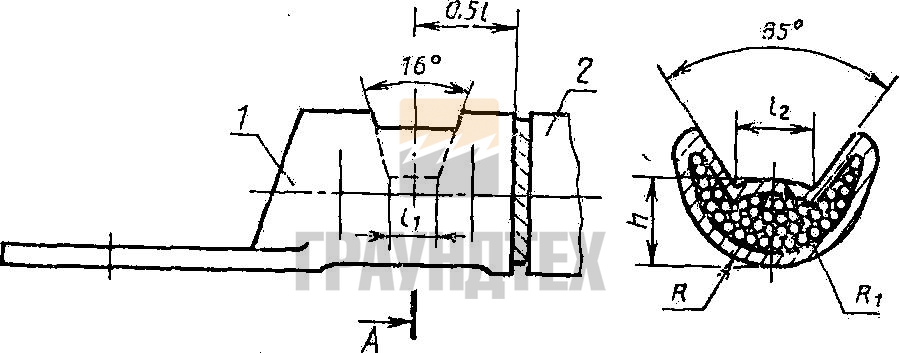

Рекомендуемые размеры опрессованных соеденений
1 наконечник; 2 кабель.
Рекомендуемые размеры опрессованных соеденений кабельных наконечников приведены на рисунке и в таблице.
|
Типоразмер |
Маркировка |
Сечение, кв.мм |
l1 |
l2 |
R |
R1 |
h |
|
16-6-6 16-8-6 |
16-6 16-8 |
16 |
9,5 |
4,0 |
5,0 |
5,0 |
4,3 |
|
25-6-8 25-8-8 25-10-8 |
25-6 25-8 25-10 |
25 |
5,0 |
6,0 |
6,0 |
5,0 |
|
|
35-8-10 35-10-10 35-12-10 |
35-8 35-10 35-12 |
35 |
11,5 |
6,0 |
7,0 |
7,0 |
5,5 |
|
50-8-11 50-10-11 50-12-11 |
50-8 50-10 50-12 |
50 |
7,5 |
7,5 |
6,5 |
||
|
70-10-13 70-12-13 |
70-10 70-12 |
70 |
12,5 |
7,5 |
9,0 |
8,5 |
7,3 |
|
95-10-15 95-12-15 |
95-10 95-12 |
95 |
8,0 |
10,5 |
10,0 |
8,5 |
|
|
120-12-17 120-16-17 |
120-12 120-16 |
120 |
13,5 |
10,5 |
12,0 |
12,0 |
11,0 |
