Категория УЗИП в соответствии

с ГОСТ Р 51992-2002

Класс I,II/ B,C

Место установки

Главные распределительные шкафы

Системысети

TN-S, TT

Вид защиты

L-N, N-PE

Защитные элементы

Мощный варистор и газонаполненный  разрядник

Номинальное значениеперенапряжения

Iimp(L-N/N-PE) = 12.5 кА /50 кА

Безопасность

Устойчивость к временному перенапряжению (UТ)

Ток утечки

Отсутствие тока утечки (TCG функция)

Корпус

Один блок

Соответствует

ГОСТ Р, МЭК 61643-11



Тип

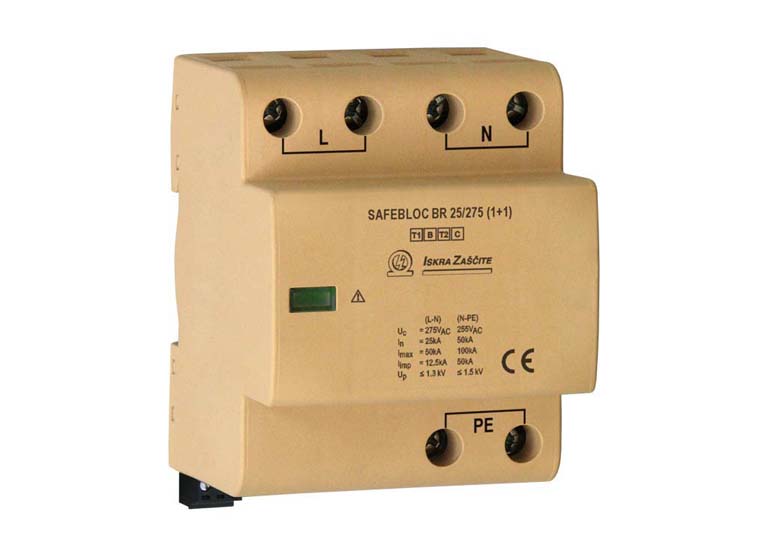

SAFEBLOC B(R) 25/xxx (1+1) TCG

150

275

440

Электрические характеристики

Максимальное рабочее напряжение (AC/DC)

Uc (L-N)

150/200 В

275/350 В

440/580 В

Uc (N-PE)

255 В

Номинальный разрядный ток (8/20)

In (L-N/N-PE)

12.5 кА /50 кА

Максимальный разрядный ток (8/20)

Imax(L-N/N-PE)

50 кА /100 кА

Импульсный ток (10/350)

Iimp(L-N/N-PE)

12.5 кА /50 кА

Удельная энергия

W/R(L-N/N-PE)

6.25 кДж/Ом / 625 кДж/Ом

Заряд

Q(L-N/N-PE)

6.25 Ас /25 Ас

Уровень защиты напряжения

Up(L-N)

<0.65 кВ

<1.1 кВ

<1.6 кВ

Up(N-PE)

<1.5 кВ

Остаточное напряжение при 5кА (8/20)

Ures(L-N)

<0.55 кВ

<0.8 кВ

<1.4 кВ

Способность гашения сопровождающего тока

If(N-PE)

100 ARMS

Время срабатывания

tA(L-N/N-PE)

<25 нс/100 нс

Тепловая защита

(L-N/N-PE)

ДА/ -

Предохранитель (если главный >250A)

(L-N)

250 А gL

Устойчивость к перенапряжениям (выдерживают неограниченное время перенапряжение)

UТ

300 В

700 В

900 В

Механические характеристики

Вращающий момент винта



макс. 3.0 Нм

Диапазон температур



-40 ºC...+80 ºC

Сечение подключаемых проводников



одножильный – 35 мм2 / многожильный – 25 мм2

Монтаж



внутри помещения на DIN рейке 35 мм

Класс защиты



IP 20

Материал корпуса



термопластик, класс самогашения UL 94 V-O

Индикация работы разъединителя



красный флажок

Дистанционная сигнализация (RC)



ДА

Питание контакта дистанционной сигнализации



AC: 250 В/0.5 A; 125 В/3 A

Сечение подключаемых проводников



макс. 1.5 мм2

Вращающий момент



0.25 Нм

Информация для заказа

Uc



150

275

440

SAFEBLOC B 25/xxx (1+1) TCG



54.0158

54.0160

54.0162

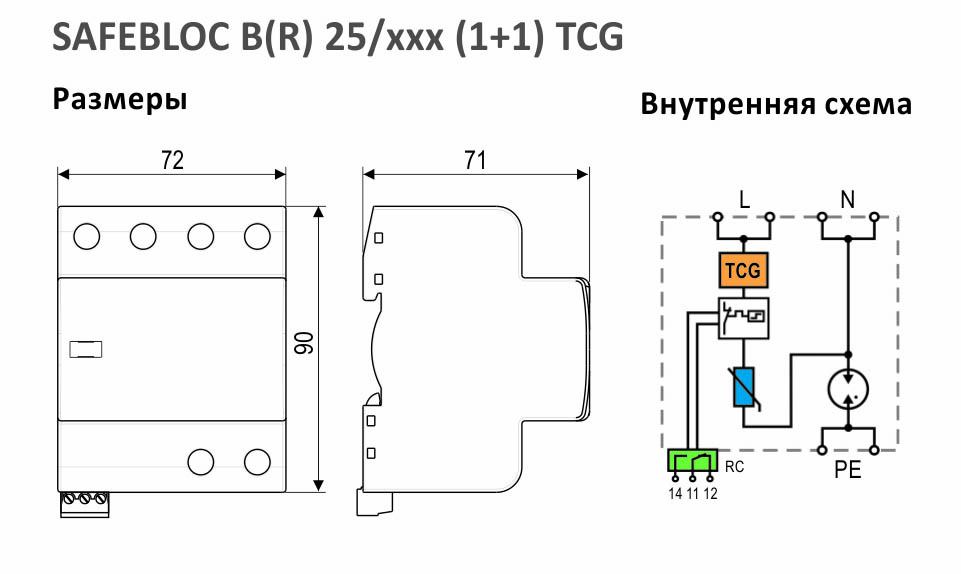

Монтажные размеры



4 модуля согласно DIN 43880

Масса



280 г

315 г

340 г

SAFEBLOCB(R) 25/xxx (1+1) TCG с контактами для дистанционной сигнализации



54.0159

54.0161

54.0163

Монтажные размеры



4 модуля согласно DIN 43880

Масса



285 г

320 г

345 г

Размеры упаковки



109 х 76.5 х 78 мм

Упак./шт



3 шт.

Параметры УЗИП :



Подключение устройств защиты от перенапряжений:

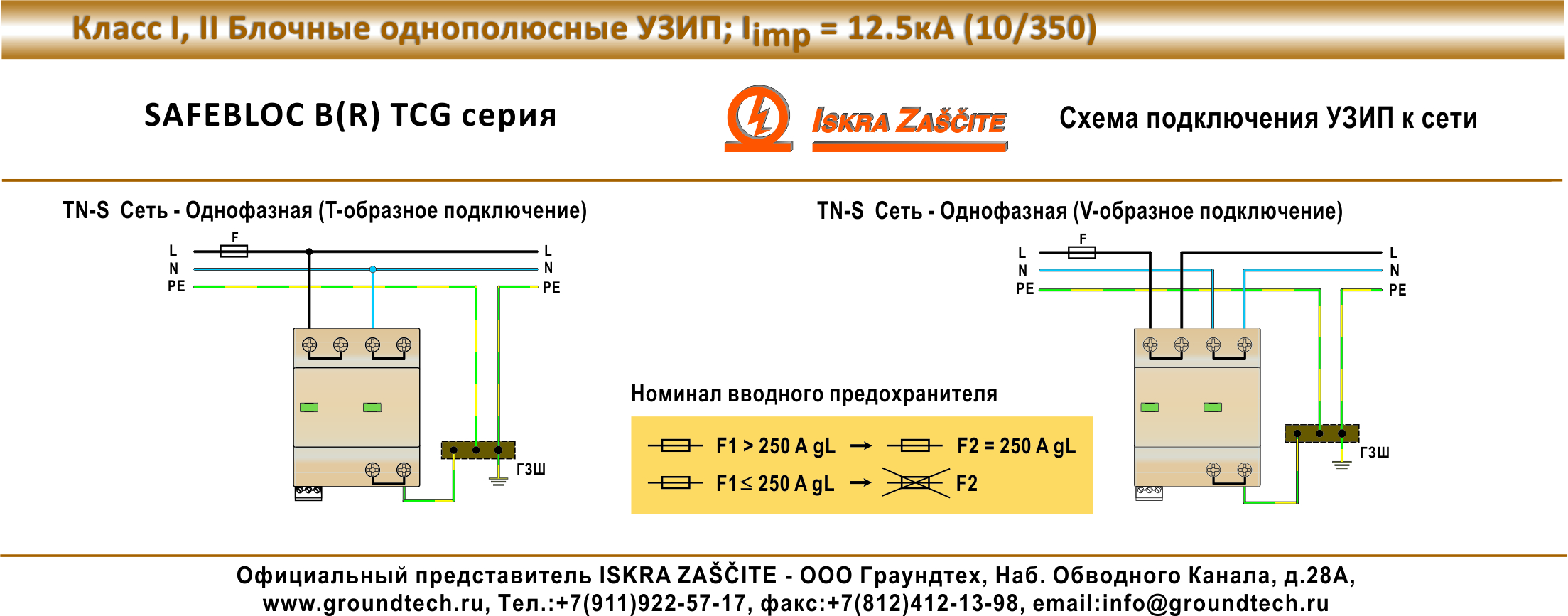

 - Схема подключения УЗИП  TN-S сеть однофазная

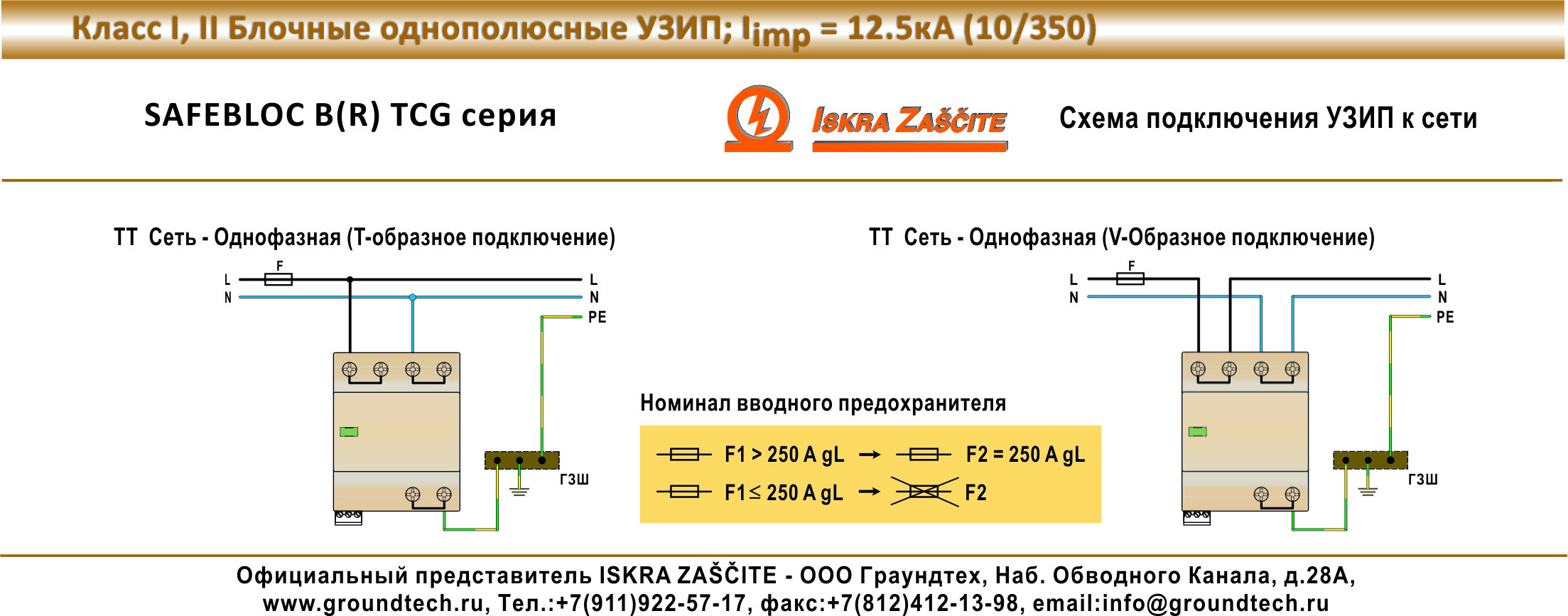

- Схема подключения УЗИП  TT сеть однофазная
