Грозотрос (грозотрос ТК 35, ТК 50, ТК 70, Канат ГОСТ 3063-80, ГОСТ 3064-80)



Грозозащитный трос (грозотрос) - тросовый молниеприемник (молниеотвод) расположенный над защищаемым объектом, используется для защиты ВЛЭП, производственных зданий и сооружений, жилых и общественных объектов.

Канат одинарной свивки типа ТК конструкции 1`19(1+6+12) ГОСТ 3063-80.
Настоящий стандарт распространяется на стальные канаты одинарной свивки с точечным касанием проволок в канате типа ТК.

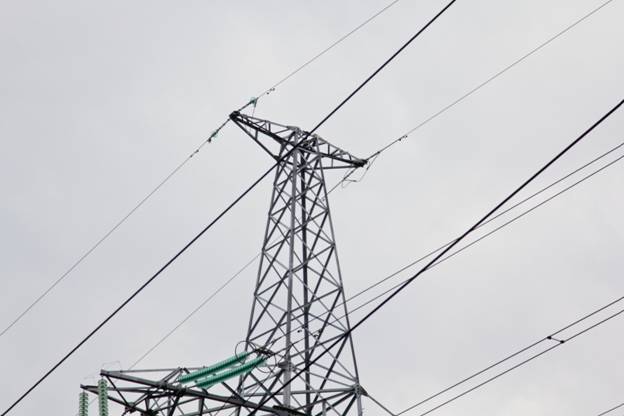

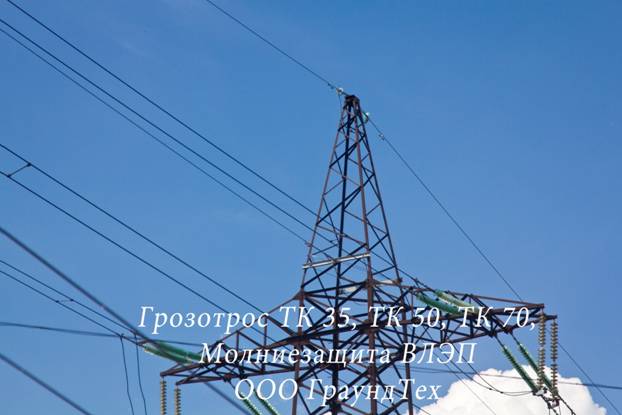

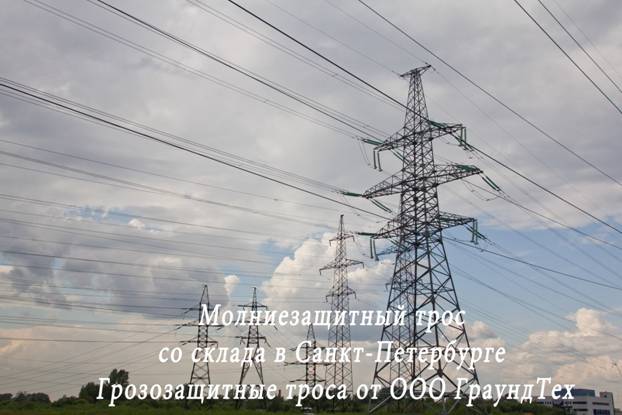

Грозотрос  для ЛЭП - это тросовый молниеприемник, изготовленных из оцинкованных проволок, натянутый над опорами воздушной линии электропередач, обеспечивающий защиту токоведущих частей ВЛЭП от прямого удара молнии.
Грозотрос (трос молниезащиты) изготавливают из стальных канатов по ГОСТ 3062-80, ГОСТ 3063-80, ГОСТ 3064-80 (грозотрос ТК 35, ТК 50. ТК 70)
Примеры условных обозначений

Канат диаметром 11 мм, грузового назначения, марки В, из проволоки без покрытия, левой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1570 Н/мм2 (160 кгс/мм2):
Канат 11-Г-В-Л-Н-Т-1570 ГОСТ 3063-80

Грозотрос подвешивается над линией электропередач или защищаемым объектом и заземляется с двух сторон опоры или противоположных углов здания. Используется как молниепримник и токоотводы промышленных зданий и жилых сооружений. Удобен в монтаже, не требует выпрямления.

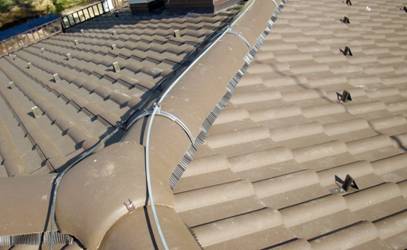

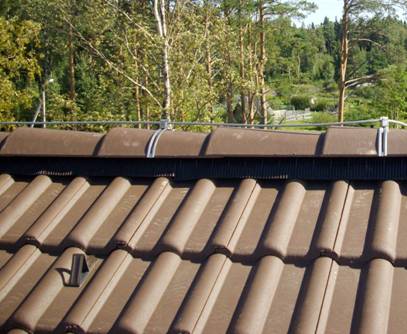

Тросовый молниеприемник крепится на специальных держателях из нержавеющей стали для разных типов кровли и материалов: для коньковой черепицы, для скатной кровли, для фасадов и т.п.

1.         Группа «С» - средние условия эксплуатации (поверхностная плотность  цинка не менее 80 г/м2)
2.         Группа «Ж» - жёсткие условия эксплуатации (поверхностная плотность цинка не менее 110  г/м2)
3.         Группа «ОЖ» - особо жёсткие условия эксплуатации (поверхностная плотность цинка не менее 205 г/м2)

Продукция сертифицирована и  соответствует всем  действующим в РФ стандартам и техническим условиям.

Трос защищен от коррозии цинкованием - от 80-200 г/м2.

В соответствие с ПУЭ 7 п. 2.5.79.
В качестве грозозащитных тросов следует, как правило, применять стальные канаты, изготовленные из оцинкованной проволоки для особо жестких агрессивных условий работы (ОЖ) и по способу свивки нераскручивающиеся (Н) сечением не менее:
35 мм2 - на ВЛ 35 кВ без пересечений;
35 мм2 - на ВЛ 35 кВ в пролетах пересечений с железными дорогами общего пользования и электрифицированными в районах по гололеду I-II;
50 мм2 - в остальных районах и на ВЛ, сооружаемых на двухцепных и многоцепных опорах;
50 мм2 - на ВЛ 110-150 кВ;
70 мм2 - на ВЛ 220 кВ и выше.

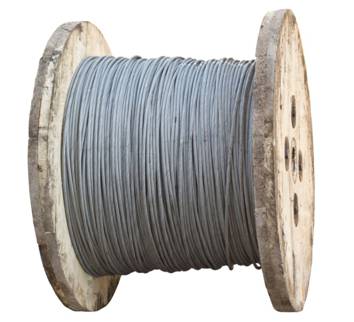

Информация для заказа Грозотроса в Санкт-Петербурге:


Диаметр
проводника

Поперечное сечение проводника

Материал

Вес бухты

Длина бухты

Артикул

8.1 мм

38 мм2

Стальная оцинкованная проволока (Тип цинкования Ж)

330 кг

1000 м

S10311

9.1 мм

50 мм2

Стальная оцинкованная проволока (Тип цинкования Ж)

418 кг

1000 м

S10312

11 мм

73 мм2

Стальная оцинкованная проволока (Тип цинкования Ж)

620 кг

1000 м

S10317

Компания ГраундТех осуществляет поставки грозотроса со склада в Санкт-Петербурге
Наличие грозотроса на складе, доставка в любой регион РФ.

Цены и скидки на грозотрос вы можете уточнить у специалистов нашей компании
