1.1 Назначение
Шкаф ГЗШ (главная заземляющая шина) предназначен для создания на вводе в здание надежного электрического контакта между нулевым защитным проводником питающей линии, заземляющими проводниками, частями каркаса здания и других систем и коммуникаций, входящих в здание извне. Также он может быть использован для измерений сопротивления растекания заземляющего устройства или сопротивления растекания естественных заземлителей (фундаментов здания, трубопроводов).
1.2 Технические характеристики.
Шкаф ГЗШ представляет собой металлический корпус с дверцей, в котором на кронштейнах установлена медная шина сечением не менее 40х4 мм2 с болтовыми зажимами для подключения нулевого защитного проводника питающей линии заземляющего проводника и проводников данной системы уравнивания потенциалов.
Ввод и вывод проводников может осуществляться сверху и снизу ящика через жесткие сальниковые вводы.
Класс защиты (по ГОСТ 12.2.007.0-75) – I.
Степень защиты (по ГОСТ 14254-96) – IP31.

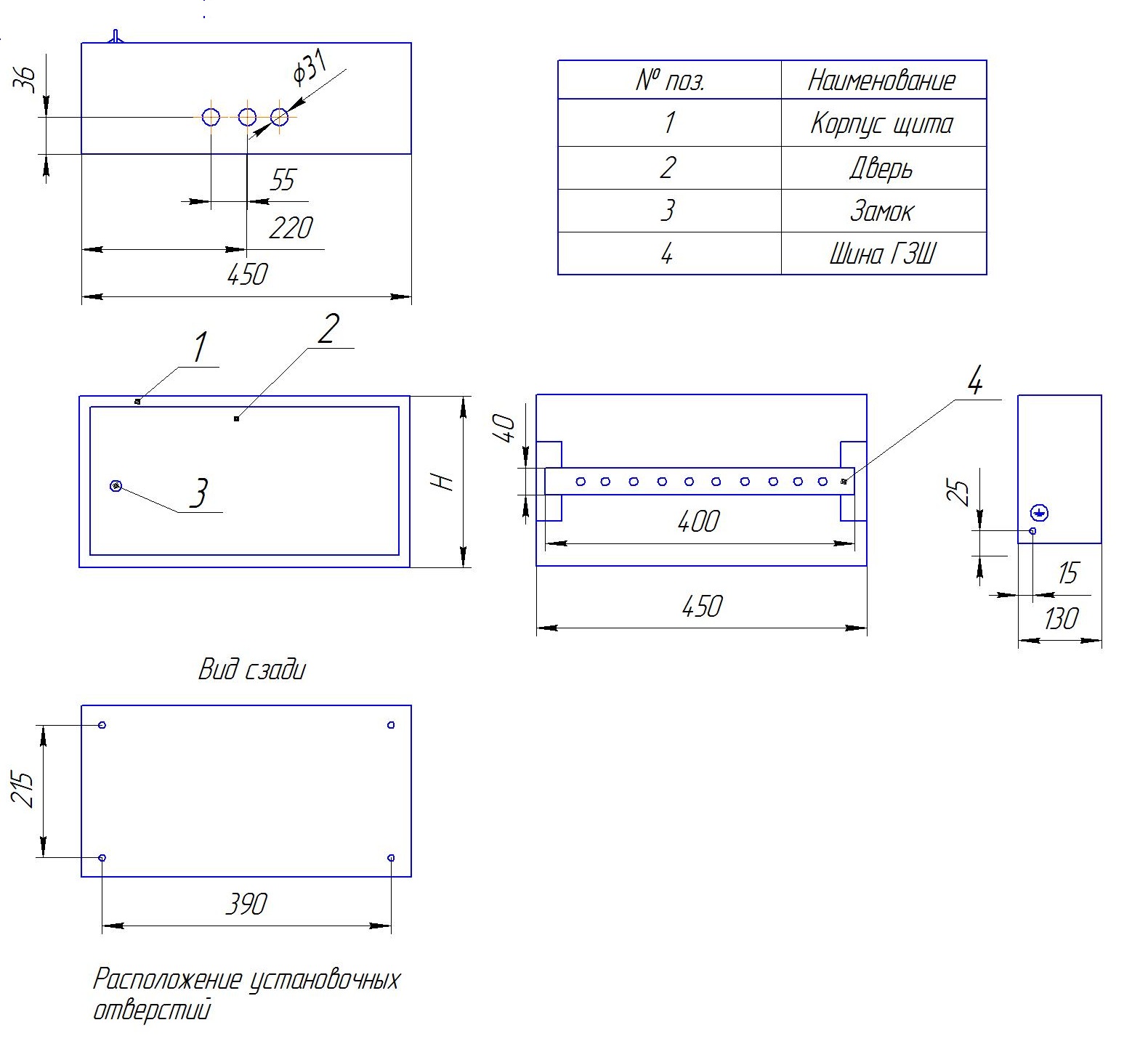

2. Внешний вид и габаритные размеры.
3. Указания по эксплуатации.
Климатического исполнение (по ГОСТ 15150) – УХЛ3.
Высота над уровнем моря не более 2000 м.
Рабочее положение в пространстве – вертикальное, с допустимым отклонением от него в любую сторону не более чем 5%.
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы, изоляцию и пластмассы.
Температура окружающего воздуха в пределах +80…-45°С.
Относительная влажность воздуха не более 80% при макс. температуре +20°С
Группа механического исполнения (по ГОСТ 17516.1) – М2
4. Гарантийные обязательства.
Изготовитель гарантирует соответствие низковольтного комплектного устройства
ТУ 3439-001-18461115-2009 и ГОСТ Р 51321.1-2000 (МЭК 60439-192).
При соблюдении потребителем условий транспортирования, хранения и эксплуатации, предприятие гарантирует безотказную работу в течение 3 лет со дня ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки потребителю.
Установленный срок службы ШГЗШ до замены – не менее 15 лет, с возможной заменой отдельных комплектующих. Предельным состоянием считают физический износ, при котором проведение восстановительных работ нецелесообразно.
5. Условия и комплектность поставки
В комплект поставки входят:
- Шкаф ГЗШ – 1 шт.;
- Комплект ключей от замка – 1 к-т;
- Паспорт на изделие – 1 экз.;
