Зажимы для систем стержневого заземления

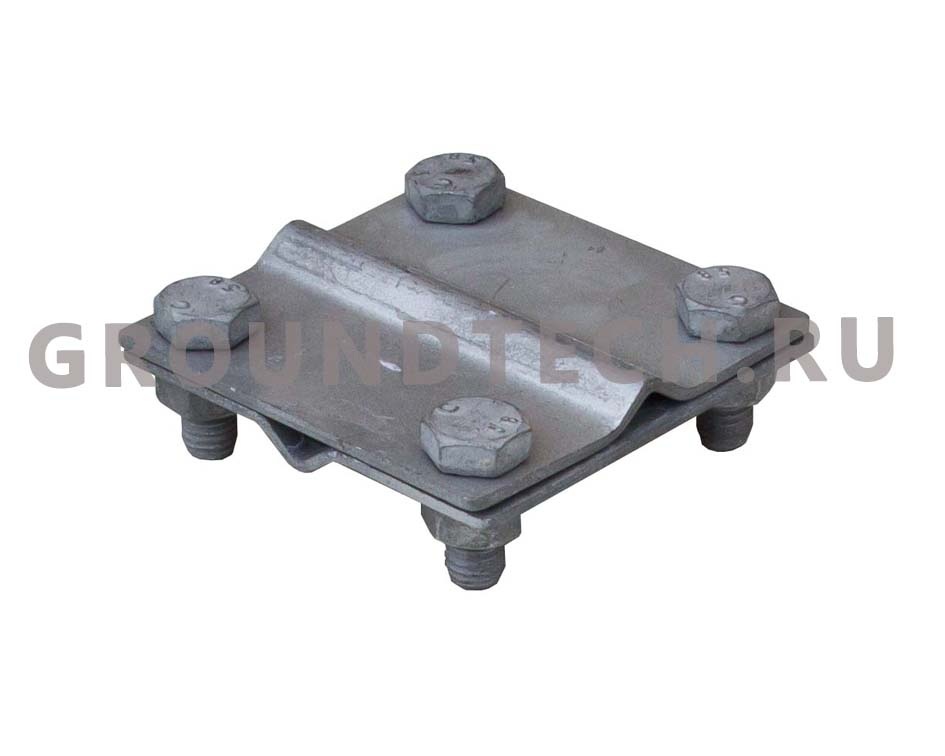

Зажим соединения (Тип Z)

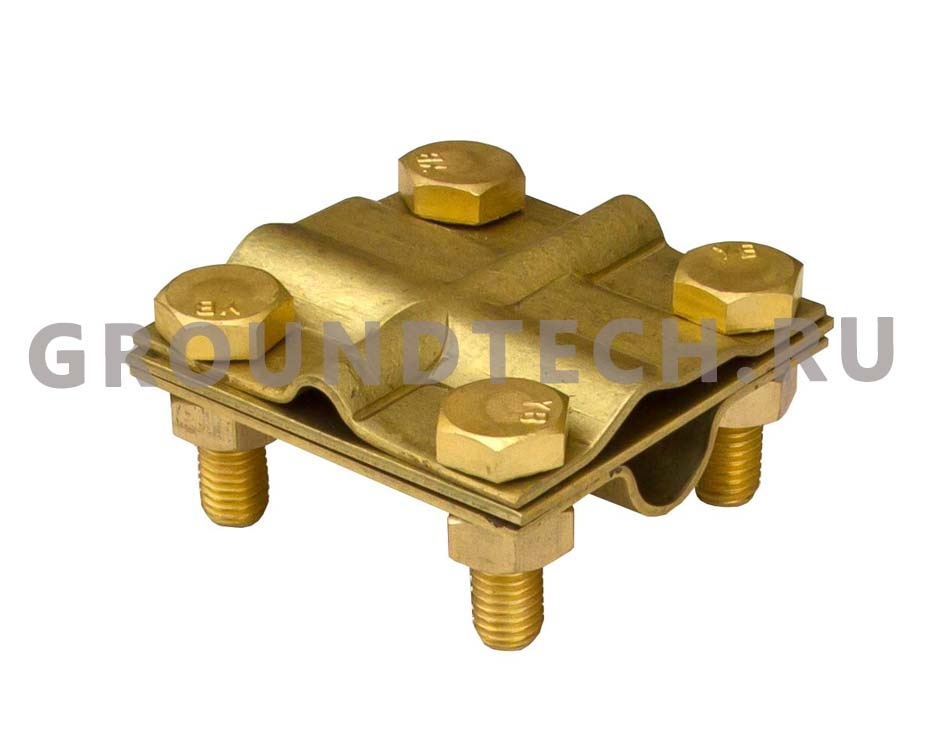

Зажим соединения для заземляющего горизонтально плоского проводника
Один из элементов стержневого заземления — это зажимы или соединители, которые призваны соединять горизонтальные и вертикальные заземлители, токоотводы, заземляющие проводники. Это их основное назначение. Помимо этого, у них есть еще несколько дополнительных, но не менее важных функциональных значений. Поэтому к ним предъявляются высокие требования с точки зрения качества используемых при изготовлении материалов (чаще всего используется, оцинкованная сталь или нержавеющая сталь), показателей электрического сопротивления и безопасности. В связи с этим, если вы решите самостоятельно сконструировать и собрать систему громоотвода в частном доме, вам необходимо грамотно подойти к выбору зажимов, которые вы будете использовать.
Зажимы противодействуют образованию коррозии между различными металлами в местах соединений заземляющего контура, благодаря пластине, которая располагается внутри зажимов. Эта пластина препятствует возникновению гальванических пар, которые и приводят к появлению коррозии.
В зависимости от конструкции изделий, в которых применяются зажимы заземления, выбирается их тип и конструктивное исполнение. Существуют крестовидные зажимы соединения для заземляющего горизонтально плоского проводника (предназначены для соединения стержня со стальной полосой либо с круглым ли плоским проводником), косые(диагональные) зажимы (для параллельного или перпендикулярного соединения стержня со стальной полосой), плоские конечные зажимы(для соединения заземлителя с полосой), а также зажимы заземляющего несущего троса, навинчиваемые и одноболтовые зажимы. Выбор зажимов заземления достаточно большой, подбирать их нужно, исходя из конструктивного решения и схемы вашего будущего устройства грозозащиты антенн, системы заземления дома, громоотвода.
Необходимо помнить, что при монтаже зажимов заземления необходимо использовать антикоррозийную пасту и изоляционную ленту, что значительно улучшит электропроводимость и продлит срок службы как самих зажимов, так и элементов, которые они соединяют. Также при установке системы нужно учитывать, что зажимы заземления должны быть установлены таким образом, чтобы их снятие осуществлялось только с помощью инструментов, и вся конструкция зажимов должна быть механически прочной и обеспечивать непрерывность электрической цепи.
