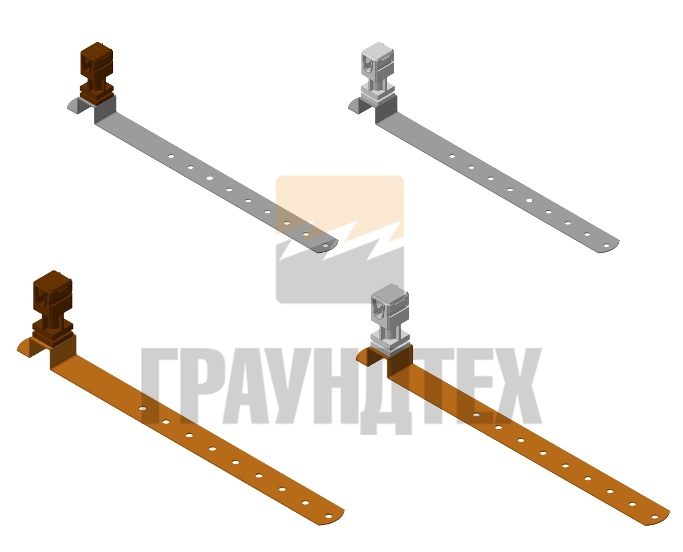

Рис.1 - держатели круглого проводника для натуральной черепицы
|
Наименование |
Материал пластин |
Цвет держателя |
Материал пластин |
Диапазон зажима проводников |
Артикул |
|
Держатель проводника для натуральной черепицы - ДНЧ-К-ОЦ |
Оцинкованная сталь |
Коричневый |
Пластик |
8 мм |
D10226 |
|
Держатель проводника для натуральной черепицы - ДНЧ-С-ОЦ |
Оцинкованная сталь |
Серый |
Пластик |
8 мм |
D10227 |
|
Держатель проводника для натуральной черепицы - ДНЧ-К-М |
Медь |
Коричневый |
Пластик |
8 мм |
D10228 |
|
Держатель проводника для натуральной черепицы - ДНЧ-С-М |
Медь |
Серый |
Пластик |
8 мм |
D10229 |
Рис.2 – габаритные размеры держателя для натуральной черепицы
Данные держатели применяются в системах молниезащиты для крепления проволоки из оцинкованной стали и меди, а так же тросовых молниеприемников и токоотводов.
-
держатель крепится на монтажной пластине из нержавеющей стали;
-
длина монтажной пластины 335 мм;
-
отверстия для монтажа в обрешетку кровли;
-
устойчивость материала к агрессивным средам.
Держатель для натуральной черепицы используется для фиксации токоотводов. Лепесток натуральной черепицы поднимается и держатель крепится под часть кровли. Пластина может крепится при помощи шурупов к обрешетке, либо загибается под необходимую длину. Целостность кровли не нарушается.
