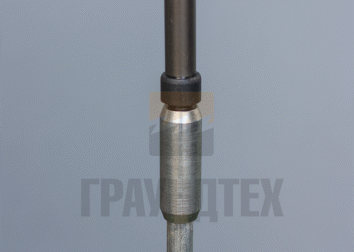

Рис. 1 – направляющая головка для оцинкованного стержня, внешний вид

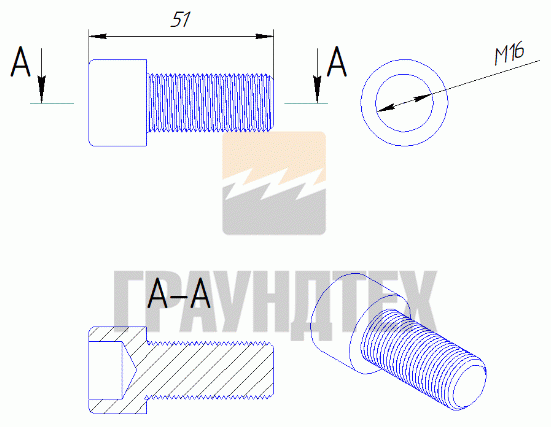

Рис. 2 – направляющая головка с резьбой М16 для оцинкованного стержня, габаритные размеры

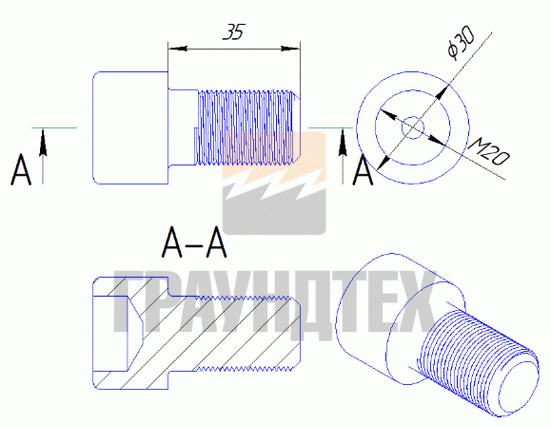

Рис. 3 – направляющая головка с резьбой М20 для оцинкованного стержня, габаритные размеры
Удароприемная головка для передачи энергии удара от отбойного молотка, перфоратора или вибромолота к столбу вертикальных заземлителей в локальном очаге. Головка ввинчивается в муфту стержня, который необходимо заглубить. Для грамотного монтажа оцинкованных стержней необходимо довернуть удароприемную головку до соприкосновения со стержнем. Если не выполнить это условие, удар от вибромолота будет передаваться в головку по резьбе муфты, после заглубления стержня головку невозможно будет извлечь из муфты, она будет полностью деформирована.

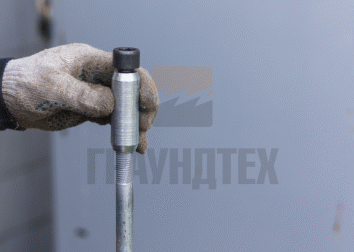

Рис. 3 – направляющая головка с резьбой М16 для оцинкованного стержня совместно с оцинкованным стержнем и соединительной муфтой
Рис. 4 – направляющая головка с резьбой М16 для оцинкованного стержня совместно с насадкой для перфоратора
Резьба |
Материал |
Артикул |
М20 |
Оцинкованная сталь |
Z10174 |
М16 |
Оцинкованная сталь |
Z10165 |
