Автономное газоснабжение объекта предполагает стабильную и безопасную работу.

Безопасная работа газгольдера - это:

  • контроль давления газа в емкости;
  • состав смеси газа;
  • температура корпуса газгольдера;
  • объем закачиваемого газа не более 85% от общего объема;
  • исправность запорной арматуры;
  • грамотная эксплуатация;
  • технически правильная заправка емкости;
  • огневые работы вблизи с газгольдером;

В совокупности основные требования дают бесперебойную и безопасную эксплуатацию газгольдера.

Зачастую при строительстве или проектировании системы хранения сжиженных газов для автономного питания объектов пренебрегают системой заземления и молниезащиты (защита от прямого удара молнии), приводя различные аргументы. Строительная организация или генеральный заказчик может отказаться от выполнения заземления и молниезащиты, обуславливая это дополнительным удорожанием всей системы хранения и стоимостью работ по их выполнению.

Материалы для защиты от прямых ударов молнии:

  • установка отдельностоящего молниеприемника;
  • заземляющее устройство для громоотвода;
  • заземляющий проводник до заземлителя.

Молниеприемник это как правило мачта высотой от 7 м на бетонном фундаменте, который установлен на необходимом расстоянии от емкости хранения СУГ.

Заземляющее устройство как правило это уголок длиной 3 метра по 3 шт, обваренный между собой стальной полосой. Или это могут быть глубинные вертикальные стержни заземления забиваемые в грунт на большую глубину от 5 до 30 метров. Количество элементов рассчитывается проектом в зависимости от грунта, где будет находиться заземлитель. Это может быть глина или суглинок, где потребуется небольшая глубина и минимальное количество вертикальных очагов. Или же может быть песчаная местность, без залегания грунтовых вод. В этом случае расчёт материалов будет произведён как грунт с плохим (от 400 Ом*м и выше) удельным электрическим сопротивлением растекания тока.

Заземляющий проводник соединяет сам заземлитель и газгольдер или его элементы.

Подбор материала производится из марки проводника и его сечения. Это может быть стальная полоса или гибкий проводник.

Материалы для заземления газгольдера аналогичны заземляющим элементам молниеприемника.

Таким образом все металлические части газгольдера должны быть объединены в общий контур.

Ниже приведены чертежи исполнения заземления газгольдера и спецификации на материалы:

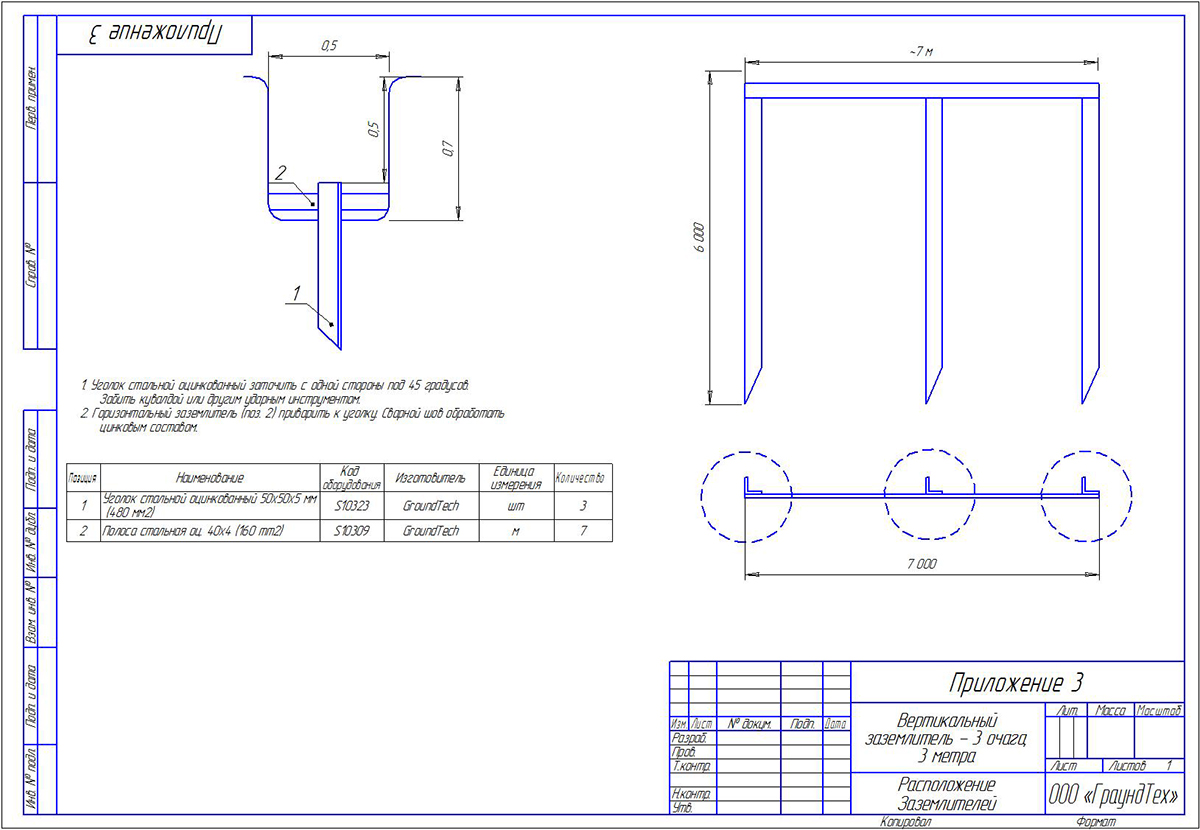

1. Заземляющее устройство - оцинкованный уголок 50х50х5 мм

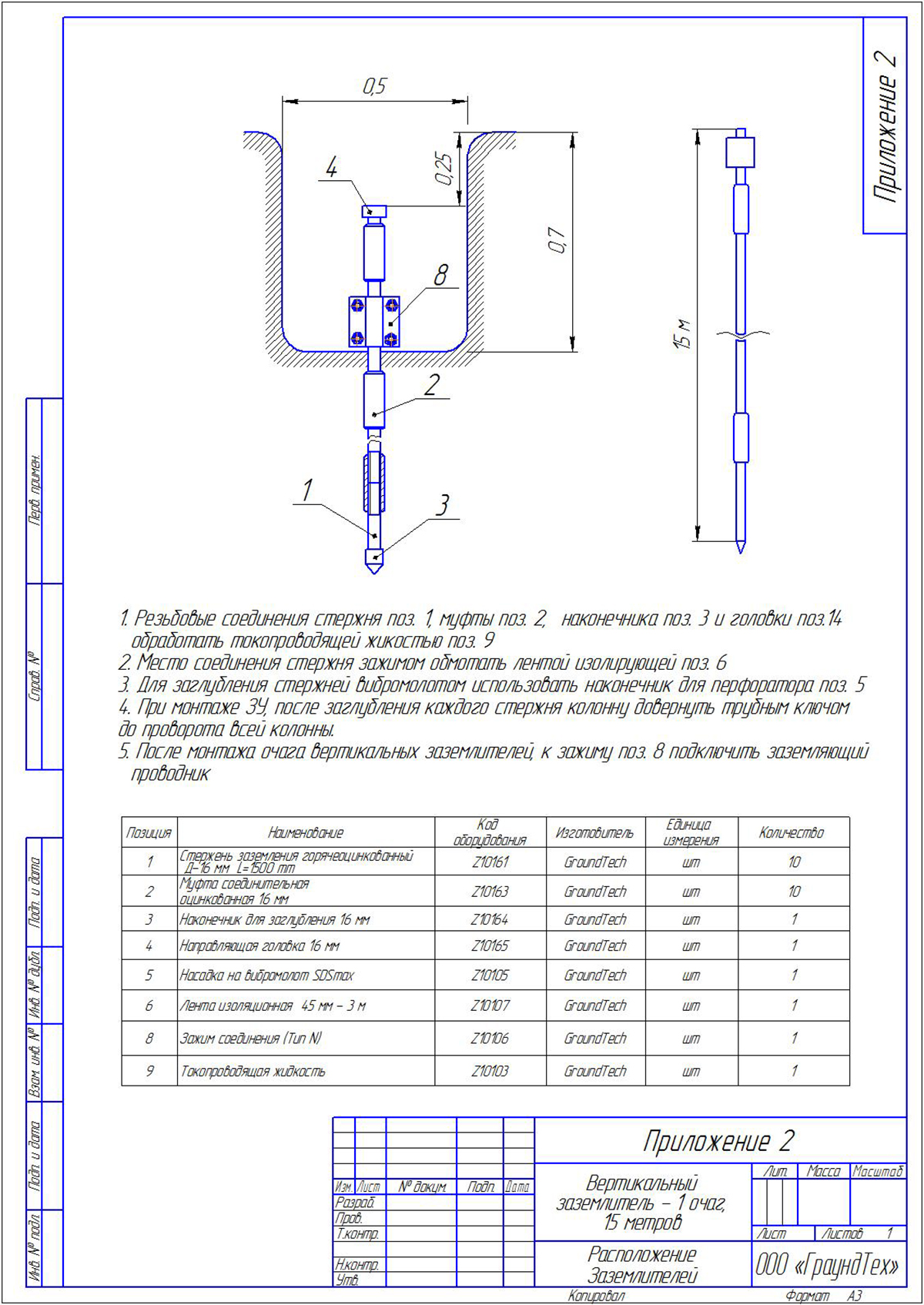

2. Заземляющее устройство - оцинкованные стержни , 1 очаг 15 метров.

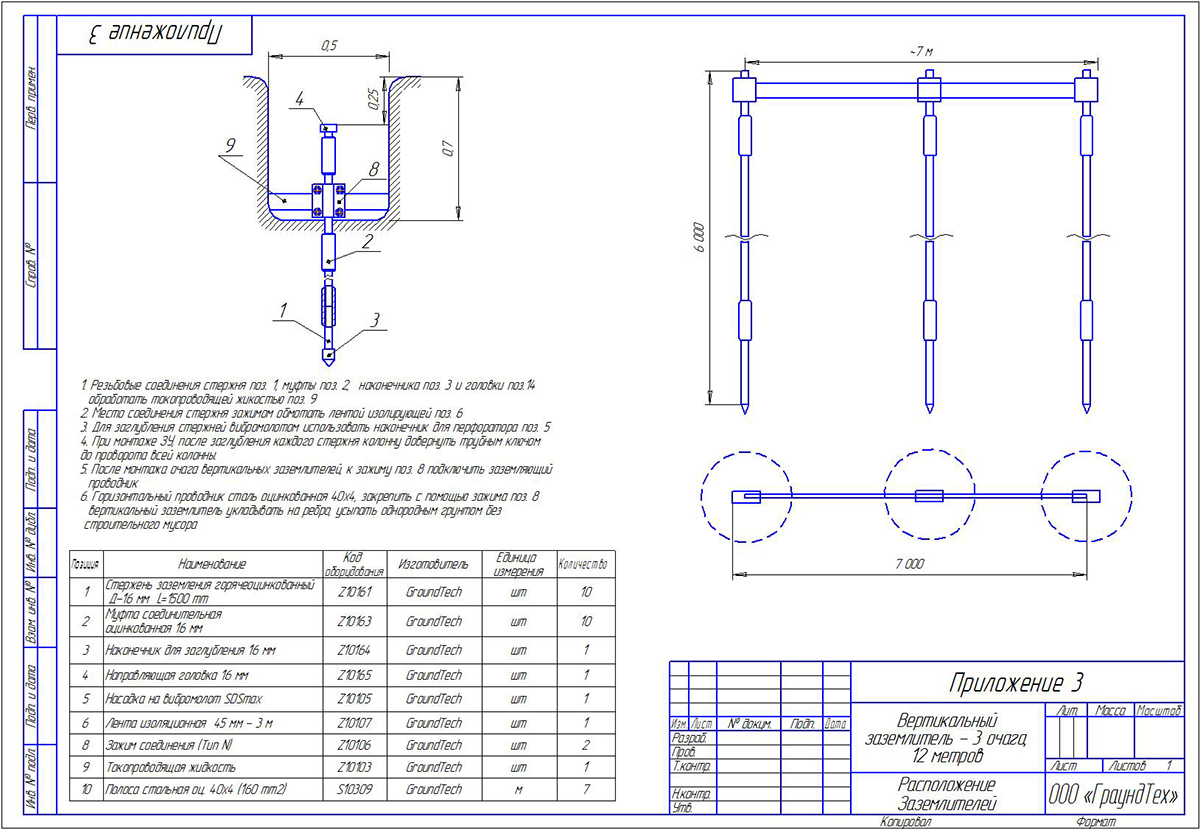

3. Заземляющее устройство - оцинкованные стержни , 3 очага по 12 метров.

Спецификация и набор комплектующих может изменяться в зависимости от вида грунта и его параметров.

Соблюдение технических требований по надлежащей работе газгольдера позволит наслаждаться комфортом и не беспокоиться о своей безопасности.
