Монтаж заземлителей является важным этапом обеспечения безопасной эксплуатации передвижных электроустановок. Настоящая инструкция разработана в соответствии с требованиями ГОСТ 16556-2016 и предназначена для организации правильного монтажа заземляющих устройств, обеспечивающих безопасность сотрудников и сохранность электрооборудования.

1. Общие положения

Монтаж заземлителей осуществляется специалистами, прошедшими обучение и имеющими допуск к выполнению соответствующих видов работ. Все используемые материалы и инструменты должны соответствовать установленным стандартам и нормам безопасности.

Перед началом монтажа заземлителя необходимо провести подготовительные мероприятия, включающие проверку наличия необходимых инструментов, защитных средств и подготовку рабочей зоны.

2. Выбор места установки

Место установки заземлителя выбирается исходя из условий эксплуатации электроустановки. Рекомендуется выбирать участки грунта с хорошей электропроводностью и низким сопротивлением растекания тока. Расстояние между соседними электродами должно составлять не менее двух метров.

Важно учитывать наличие подземных коммуникаций и сооружений, расположенных неподалеку от предполагаемого места установки. Нельзя размещать заземлители близко к газопроводам, водоводам и другим коммуникационным линиям.

3. Подготовительные работы

Перед началом непосредственного монтажа необходимо подготовить рабочую зону, очистив её от мусора и посторонних предметов. Если грунт недостаточно плотный, рекомендуется уплотнить почву механическим способом.

Необходимо проверить качество используемых материалов и убедиться в отсутствии дефектов, влияющих на надежность заземлителя.

4. Процесс монтажа

Процесс монтажа включает следующие этапы:

Забивка электродов в землю. Глубина погружения каждого электрода должна составлять не менее полутора метров. Верхняя часть электрода должна находиться ниже уровня земли примерно на 0,7–1 метр.

Соединение электродов друг с другом и с основным проводником заземления. Используется специальный зажим по ГОСТ 16556-2016 соединений, обеспечивающих надежное соединение.

Подключение к электрооборудованию заземляющего проводника.

Проведение замеров сопротивления заземляющей системы. Нормативное значение сопротивления заземления не должно превышать установленных стандартов, указанных в технической документации.

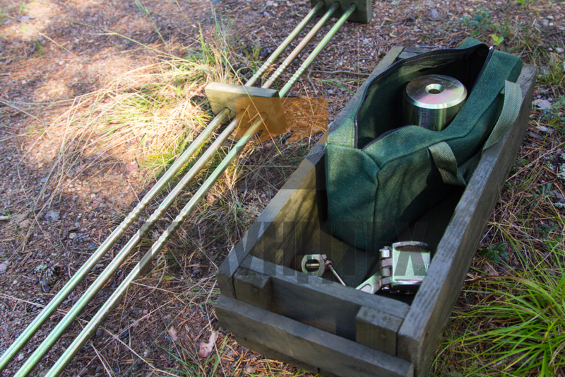

Порядок установки заземлителей следующий:

1. Определение типа и места размещения стержневого заземлителя.

2. Монтаж замка согласно требованиям ГОСТ 16556-2016 перед погружением в землю.

3. Закрепление молота ГОСТ 16556-2016 на стержне для последующей забивки в почву (при этом замок располагается ниже молота для передачи уровня удара).

4. Фиксация зажима ГОСТ 16556-2016 для подсоединения заземляющего провода.

5. Подключение заземляющего проводника непосредственно к электрическому оборудованию.

6. Демонтаж стержня из грунта (при извлечении замок фиксируется выше уровня молота).

5. Технические характеристики и требования к материалам

Материалы, используемые для монтажа заземлителей, должны отвечать следующим требованиям:

Стальной круглый стержень диаметром не менее 15 мм;

Длина стержня не менее 1180 мм;

Использование оцинкованных или покрытых специальным антикоррозийным составом деталей.

Допустимое удельное сопротивление грунта должно обеспечивать эффективность отвода тока утечки.

6. Правила техники безопасности

Работы по монтажу заземлителей относятся к категории повышенной опасности и требуют соблюдения мер предосторожности:

Работу проводят специалисты, прошедшие специальную подготовку и имеющие удостоверение электромонтажника с определенной группой допуска по электробезопасности.

Оборудование и инструмент должны пройти предварительную проверку на предмет исправности.

При работе вблизи электропроводов и сетей высокого напряжения важно обеспечить дополнительную изоляцию и принять меры по предотвращению случайного контакта.

7. Завершение работ и приемка

По завершении монтажа проводится визуальная оценка выполненных работ и проведение испытаний путем измерения сопротивления заземления. После подтверждения соответствия техническим параметрам составляется акт сдачи-приемки, подписываемый ответственными лицами.

Должностные лица несут ответственность за правильность выполнения монтажа и обеспечение надежности функционирования заземлительной системы.

Таким образом, правильный выбор места, подготовка материалов и точное выполнение технологии монтажа позволяют создать эффективную систему заземления, минимизирующую риски поражения электрическим током и повышающую уровень безопасности эксплуатации передвижных электроустановок.
