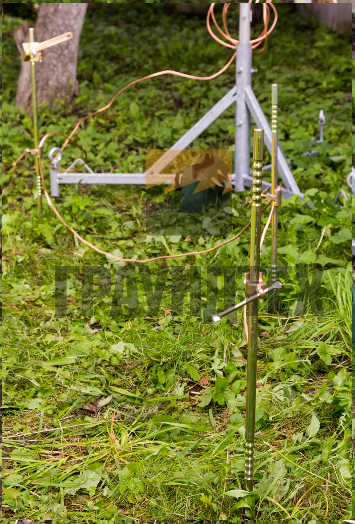

Рис. 1 – заземлитель ГОСТ 16556-2016 для переносной электроустановки – общий вид

Настоящий стандарт устанавливает требования к заземляющим устройствам, применяемым для обеспечения электробезопасности персонала и защиты оборудования передвижных электроустановок. Стандарт распространяется на переносимые, передвижные и мобильные электроустановки различного назначения, включая строительные площадки, промышленные предприятия, сельскохозяйственную технику и транспортные средства. Документ предназначен для специалистов, занимающихся проектированием, монтажом, эксплуатацией и обслуживанием электрооборудования, а также для организаций, осуществляющих контроль за соблюдением норм безопасности при эксплуатации электроустановок.

Стандарт разработан с целью повышения уровня защищенности работников от поражения электрическим током, предотвращения пожаров и аварийных ситуаций, связанных с нарушением изоляции электрических цепей и отсутствием надежного защитного заземления. Применение настоящего стандарта обеспечивает соблюдение требований нормативных документов по охране труда и промышленной безопасности, действующих на территории Российской Федерации. Требования стандарта являются обязательными для исполнения всеми организациями и предприятиями независимо от формы собственности и ведомственной принадлежности. Для удобства пользования документом приведены рекомендации по выбору конструкции заземляющего устройства, методы расчета сопротивления заземления, порядок монтажа и периодичность проверки состояния заземляющих устройств.

Настоящий документ заменяет ранее действующие нормативные акты и согласован с действующими международными нормами и правилами электротехнических установок.

Рис. 2 – заземлители ГОСТ 16556-2016 с заземляющим проводником для переносной электроустановки – общий вид.

Основные положения инструкции:

1. Общие положения

- Документ определяет правила установки и эксплуатации заземлителей передвижных электроустановок.

- Подвижные и переносные электроустановки подлежат обязательной защите посредством заземления.

- Электрооборудование должно иметь исправные системы защиты от поражения электрическим током.

2. Требования к материалам и конструкциям

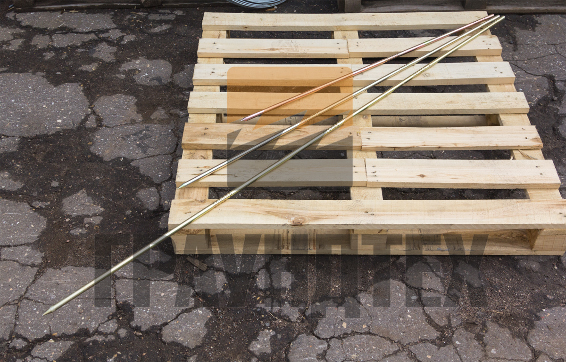

Рис. 3 – Общий Вид заземлителей (Стержень 1180 мм ГОСТ 16556-2016, Стержень 1500 мм ГОСТ 16556-2016, Стержень 2000 мм ГОСТ 16556-2016)

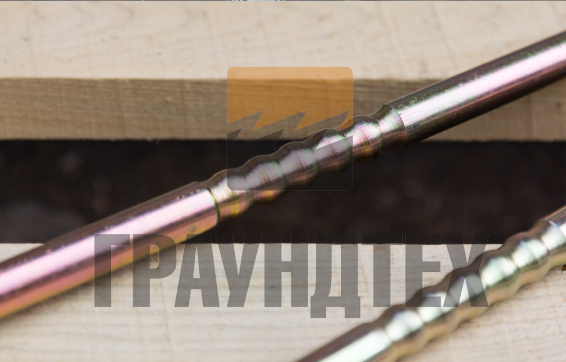

Рис. 4 – Внейшний вид заземлителей.

- Для изготовления заземлителей применяются стальные стержни диаметром не менее 16 мм, длина стержней должна составлять минимум 1180 мм.

- должен обеспечивать надежный контакт со стержнем трех заземляющих проводников

с площадью сечения от 6 до 25 мм²

- Защитное покрытие (оцинкованное или лужёное) обязательно для всех металлических элементов заземлительного контура.

3. Установка стержней ГОСТ 16556-2016

- Монтаж производится непосредственно рядом с оборудованием или поблизости от него, глубина забивки стержня — не менее 80 см.

- Минимальное расстояние между отдельными электродами составляет 2 метра.

- Запрещено устанавливать заземляющие элементы вблизи газопроводов, водопроводных магистралей и подземных коммуникаций.

3.1 Порядок установки заземлителей:

1. Выбор и место установки стержневых заземлителей;

2. Установка замка ГОСТ 16556-2016 для монтажа в грунт;

3. Установка молота ГОСТ 16556-2016 на стержень для забивки в грунт (замок находится ниже молота);

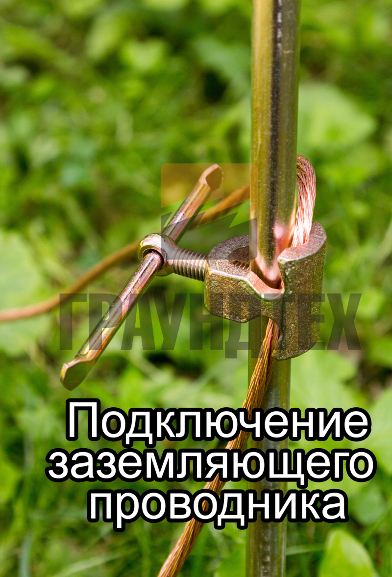

4. Установка зажима ГОСТ 16556-2016 для подключения заземляющего проводника;

5. Подключение заземляющего проводника к электроустановке;

6. Извлечение стержня из грунта (замок находится выше молота).

4. Проверка качества соединения

- Соединение элементов выполняется сваркой либо специальными болтовыми соединениями.

- Контактные поверхности перед подключением очищаются от загрязнений и окислов.

- Измеряется сопротивление цепи заземления, оно не должно превышать допустимых значений согласно требованиям документа.

5. Периодический осмотр и проверка работоспособности

- Осмотр и тестирование заземлительной системы проводятся не реже одного раза в три месяца.

- Исправность проверяют визуально и измерительными приборами.

- Результаты проверок фиксируются в журнале учета.

6. Техника безопасности

- Работы по монтажу и обслуживанию заземлителей выполняются квалифицированным персоналом с соответствующим допуском.

- Перед началом работ оборудование отключают от сети питания.

- Соблюдение правил охраны труда и техники безопасности обязательно.

Заключение

Соблюдение изложенных инструкций обеспечит надежную защиту от поражения электрическим током, предотвратит повреждения оборудования и снизит риск возникновения опасных ситуаций.
