Последствия удара молнии в объект зависят от пожароопасности и взрывоопасности здания. Опасность объекта создается при наличии в нем взрывоопасных и горючих материалов. Все явные и скрытые факторы могут повлечь за собой тяжесть последний прямого и косвенного удара молнии. Средством, которое бы защищало объект от ПУМ (прямой удар молнии) является молниеотвод, т.е. устройство или комплект мер для непосредственного контакта с каналом молнии и отводом ее в землю.

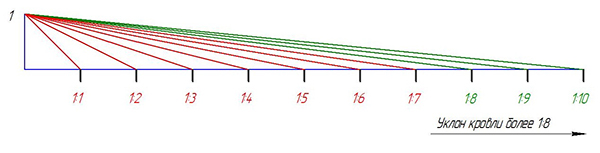

Для объектов разных категорий предусмотрены специальные громоотводы для защиты от ПУМ. По виду молниеприемника громоотводы делятся на стержневые , тросовые и сетчатые. Конструкция громоотвода, которая располагается на кровле и образует ячейку, называется сетка молниезащиты. Размер ячейки сетки молниезащиты может быть 6х6, 10х10 и12х12 метров в зависимости от категории здания. Сетку молниезащиты рационально использовать на кровлях лишь с горизонтальным покрытием, где поражение молнии равновероятно любому участку. В п. 2.11 РД-34.21.122-87 указана молниеприемная сетка для кровель с неметаллическим покрытием и уклоном не более 1:8. Это означает отклонение кровли от горизонтального положения с уклоном от 1:8 и более. Пример на рисунке ниже:



Красные цветом указана часть, на которую нерационально укладывать сетку молниезащиты , зеленым цветом указан уклон, на который можно смонтировать сетчатый молниеотвод. Укладка сетки может быть как поверх кровли на специальных держателях или же под слоем гидроизолиции при условии, что она выполнена из несгораемого материала. Это означает, что при попадании прямого удара молнии в сетчатый молниприемник, разряд не спровоцирует воспламенение кровли.

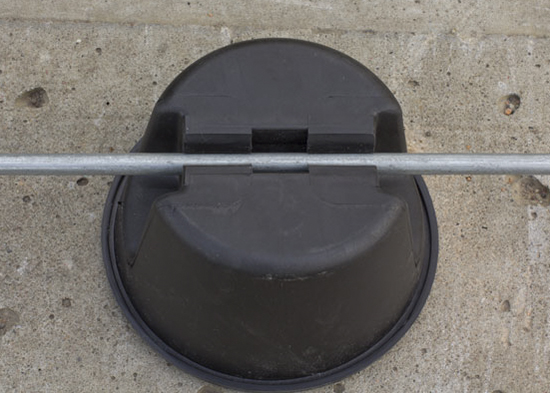

Материал молниеприемной сетки - круглый стальной проводник. Это катанка, проволока с защитным покрытием диаметром 8 мм. Защитное покрытие материала - цинк, нанесенный горячим способом. Укладывается на кровельное неметаллического основание, при помощи специальных держателей для плоских кровель.



Соединения проволоки допускается болтовое. Это осуществляется при помощи универсальных клемм соединения. Они рассчитаны на проволоку диаметром 8-10 мм.

Защищены от коррозии цинкованием. С их помощью происходит соединение параллельных и перпендикулярных участков проволоки.



Во избежание разности потенциалов и возникновении опасного искрения, ко всей системе молниезащите, расположенной на кровле необходимо подключить все металлическое оборудование, а так же выполнить соединения с металлическими конструкциями здания.

Выступающие неметаллические элементы оборудовать вертикальными стержневыми молниеприемниками и подключить их к сетке молниезащиты.

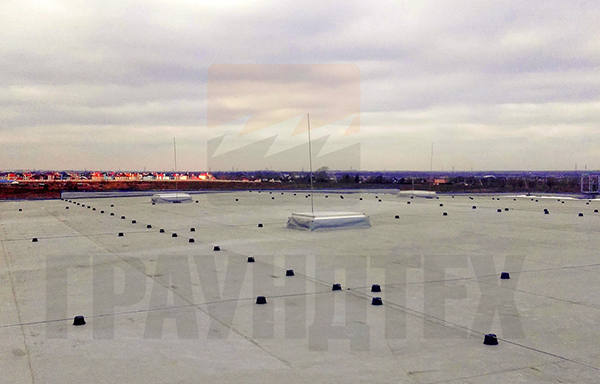

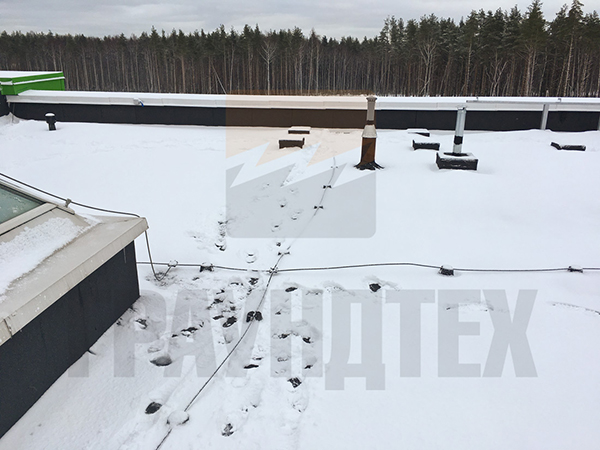

Пример проверки сетки молниезащиты зимой на плоской кровле из неметаллического покрытия:



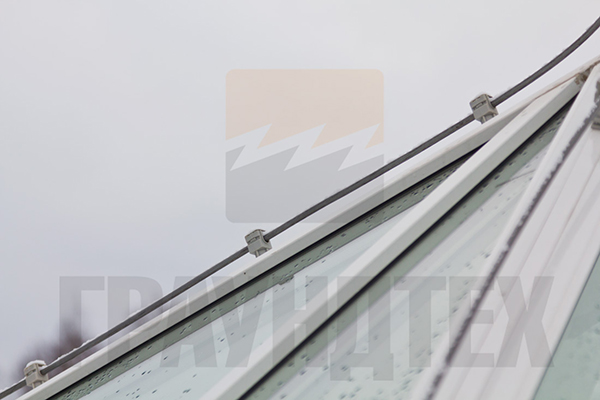

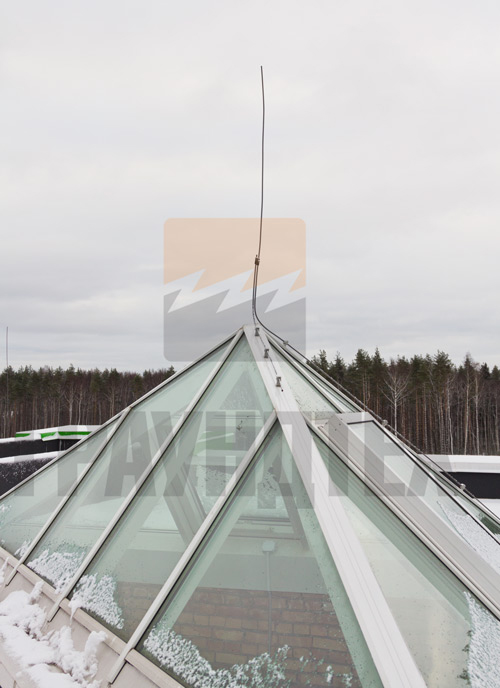

Стеклянный купол оборудован молниеприемником и установлен на пластиковых держателях.

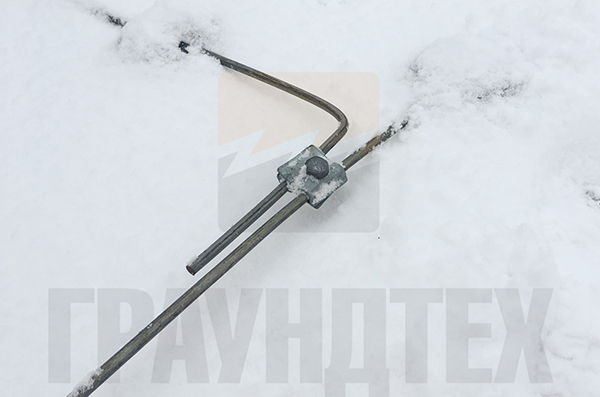

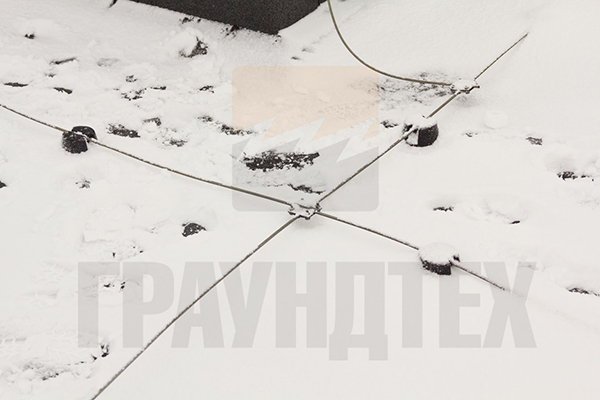

Крестовое соединение проволоки сетки.

Подключение токоотвода от молниеприемника к сетке молниезащиты.

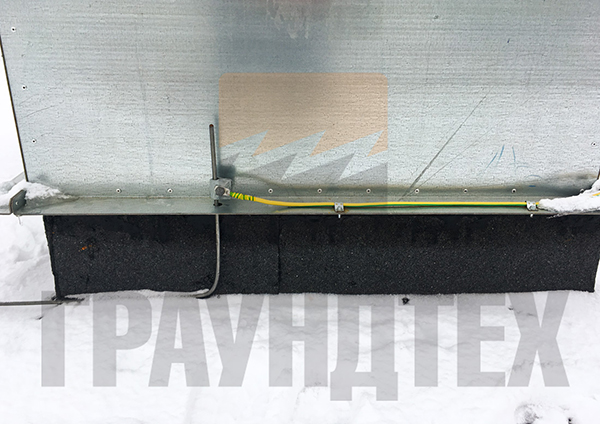

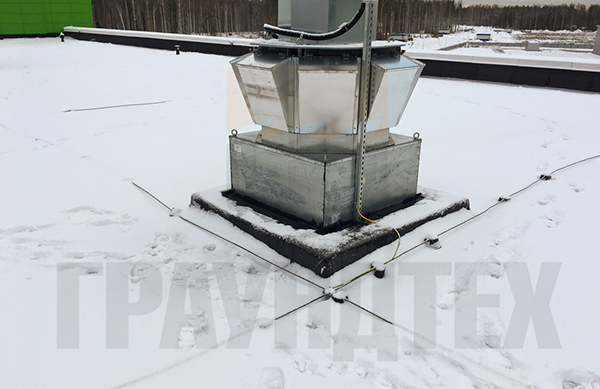

Соединение молниеприемной сетки и вентиляционной установки.

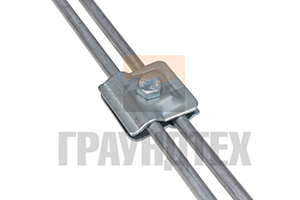

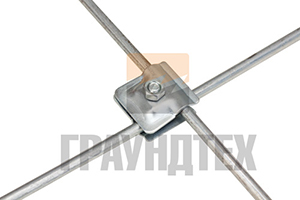

Клемма параллельного и крестового соединения для соединений проводника.

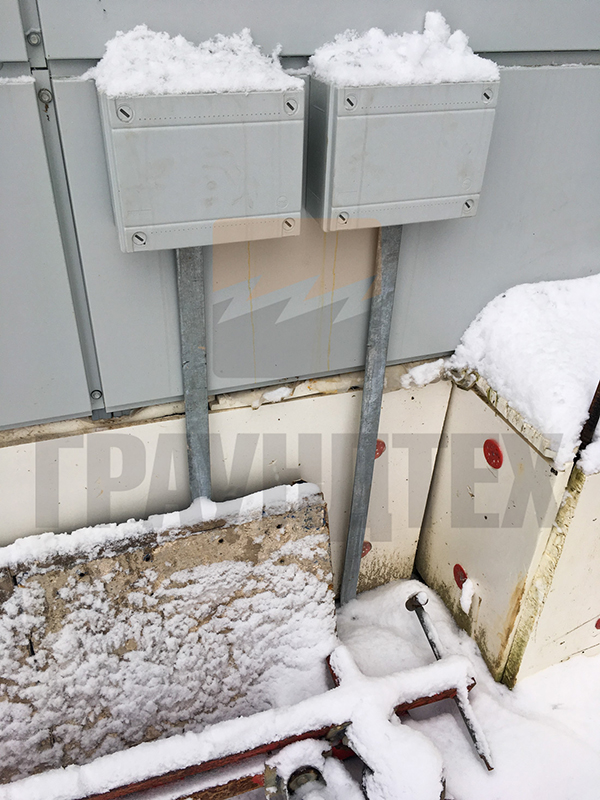

Вывод заземляющего проводника от контурного заземлителя для подключения проводников в здании.

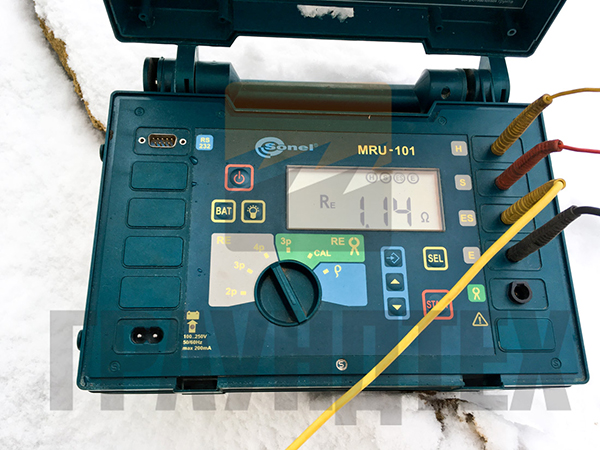

Измерение сопротивления растекания тока на заземляющем устройстве. Измеренное значение 1,14 Ом. Заземлитель, полоса оцинкованная 40х4 мм по периметру здания, и вертикальные очаги из оцинкованного уголка длиной 3 метра.
