Держатель проводника универсальный мостовой на шпильке 100 мм - это держатель проводника для плоских и круглых молниеприемников и токоотводов. Держатель представляет собой мостовую опору, на которой установлены пластины для зажима круглого и плоского проводника.

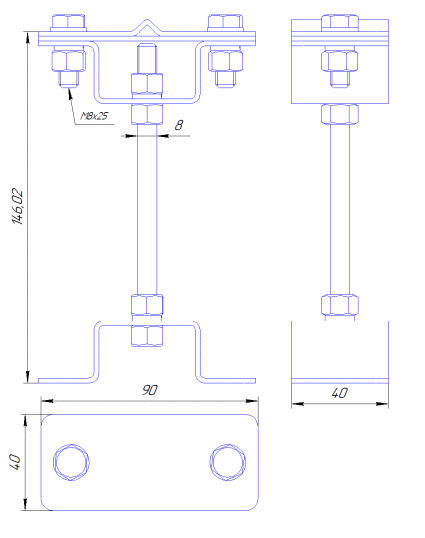

Рисунок 1 – габаритные размеры держателя проводника ДПУ-М100
Токоотвод или молниеприемник устанавливается между двумя пластинами держателя и зажимается фиксирующими гайками. Высота установки надо поверхностью 100 мм. Держатель позволяет крепить круглый проводник диаметром 8-10 мм, плоский проводник толщиной до 10 мм и шириной до 55 мм. Установка производится методом крепления ножки держателя в двух точках.
Установка может осуществляться на любой вид поверхности.
Порядок монтажа держателя:
- определить место установки держателя, разметить точку крепления на плоскости;
- сделать предварительные отверстия, если это необходимо;
- установить проводник в держатель между двумя пластинами;
- затянуть гайки держателя.
