Держатель проводника многоцелевой мостовой - это держатель проводника для плоских молниеприемников и токоотводов толщиной до 10 мм и шириной до 55 мм. Держатель представляет собой мостовую опору, на которой установлены пластины для зажима плоского проводника. Установка производится методом крепления ножки держателя в двух точках.

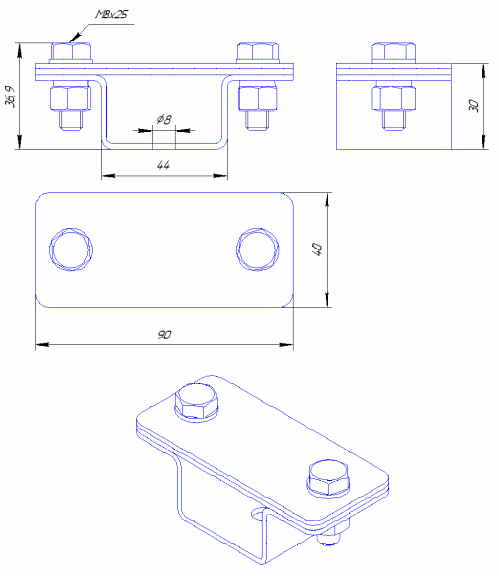

Рисунок 1 – габаритные размеры держателя проводника ДПМ-М
Токоотвод или молниеприемник устанавливается между двумя пластинами держателя и зажимается фиксирующими гайками. Высота установки надо поверхностью 40 мм.
Установка может осуществляться на любой вид поверхности.
Порядок монтажа держателя:
- определить место установки держателя, разметить точки крепления на плоскости;
- сделать предварительные отверстия, если это необходимо;
- установить проводник в держатель между двумя пластинами;
- затянуть гайки держателя.
