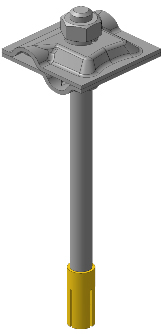

Держатель проводника на шпильке 150 мм с латунным анкером - это клеммный держатель проводника для круглых молниеприемников и токоотводов диаметром от 8 до 10 мм. Держатель представляет собой шпильку, на которой установлена клемма для зажима круглого проводника.

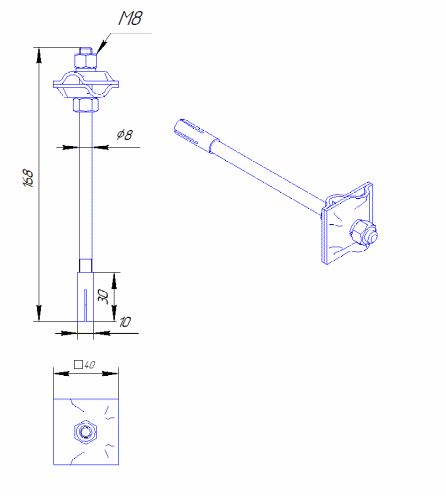

Рисунок 1 – габаритные размеры держателя проводника ДПС-ША


Рисунок 2 – латунный анкер

Токоотвод или молниеприемник устанавливается между двумя пластинами клеммы и зажимается фиксирующие гайкой. Высота установки над поверхностью 100 мм.

Установка может осуществляться на бетонную и кирпичную поверхность.

Порядок монтажа держателя:

  • сделать отверстие в плоскости буром диаметром 10 мм, глубиной 30 мм;
  • забить шпильку с анкером в подготовленной отверстие;
  • затянуть гайку, которая фиксирует анкер;
  • установить токоотвод в пазы клеммы;
  • затянуть гайку держателя.
