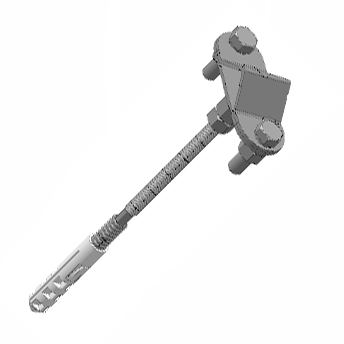

Держатель молниеприемника диаметром 16 мм, на шпильке 200 мм - это универсальный держатель стержневых молниеприемников диаметром 16 мм. Держатель представляет собой шпильку, на которой установлен крепеж для установки молниеприемника.
Молниеприемник устанавливается между двумя пластинами и зажимается фиксирующими винтами. Высота установки надо поверхностью 200 мм.

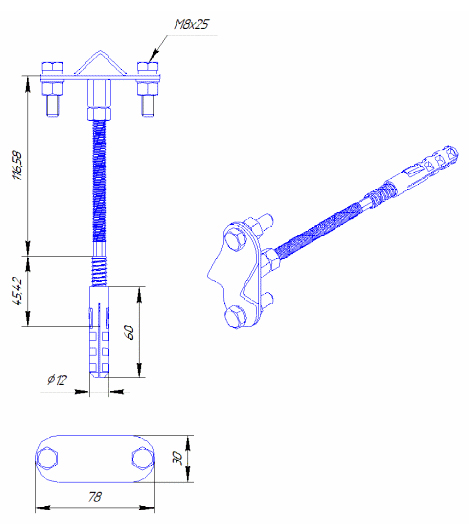

Рисунок 1 – габаритные размеры держателя молниеприемника на шпильке
Установка может осуществляться на деревянную поверхность.
Порядок монтажа держателя:
- сделать отверстие в деревянной плоскости диаметром 4 мм, глубиной 60 мм;
- вкрутить шпильку в подготовленной отверстие;
- установить держатель на шпильку;
- установить молниеприемник в держатель;
- затянуть винты держателя.
Минимальное количество держателя для установки молниеприемника 2 штуки.
