Держатель проводника фасадный на шпильке (ФДП-100) - это держатель проводника круглых токоотводов и молниеприемников. Держатель представляет собой сборную конструкцию с крепежным саморезом, на котором установлены пластины для зажима круглого проводника. Токоотвод или молниеприемник устанавливается между двумя пластинами держателя и зажимается фиксирующими гайками. Высота установки над поверхностью 100 мм. Держатель позволяет крепить круглый проводник диаметром 6-10 мм. Установка производится методом крепления самореза на плоскости.

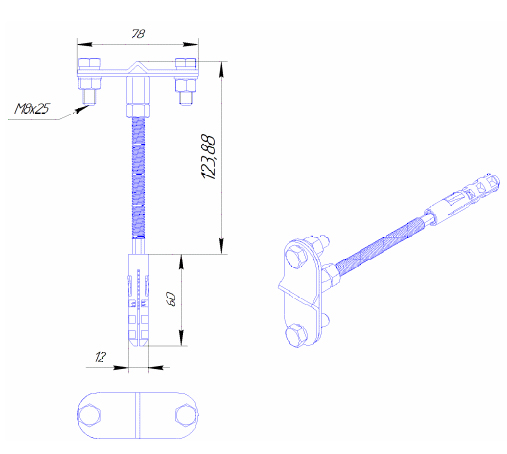

Рисунок 1 – габаритные размеры фасадного держателя проводника
Рисунок 2 – нейлоновый дюбель для крепежа в плоскости

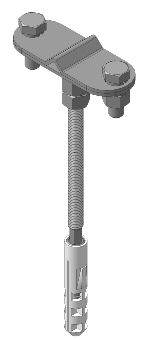

Рисунок 3 – шпилька для крепления держателя
Установка может осуществляться на деревянную или бетонную поверхность (совместно с дюбелем).
Порядок монтажа держателя:
- определить место установки держателя, разметить точку крепления на плоскости;
- сделать предварительные отверстия, если это необходимо;
- установить проводник в держатель.
Нейлоновый дюбель д-12 мм, глубина 60 мм.
