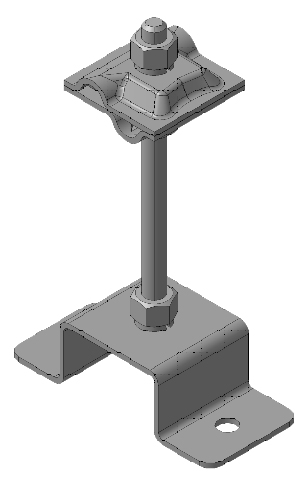

Держатель проводника клеммный мостовой на шпильке 100 мм - это клеммный держатель проводника для круглых молниеприемников и токоотводов диаметром от 8 до 10 мм. Держатель представляет собой мостовую опору, на которой установлена клемма со шпилькой для зажима круглого проводника. Установка производится методом крепления ножки держателя в двух точках.

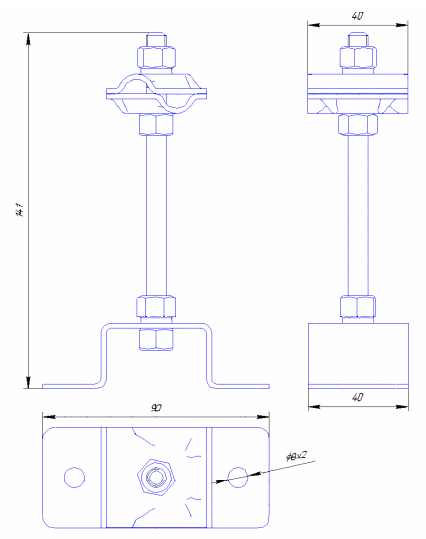

Рисунок 1 – габаритные размеры держателя проводника ДПК-К100
Токоотвод или молниеприемник устанавливается между двумя пластинами клеммы и зажимается фиксирующие гайкой. Высота установки надо поверхностью 100 мм.
Установка может осуществляться на любой вид поверхности.
Порядок монтажа держателя:
- определить место установки держателя, разметить точки крепления на плоскости;
- сделать предварительные отверстия, если это необходимо;
- установить токоотвод в пазы клеммы;
- затянуть гайку держателя.
