ГОСТ 16556-2016 Заземлители для передвижных электроустановок

Рис. 1 – комплект заземления на базе оцинкованных стержней, внешний вид

Комплект заземления - это сформированный набор материалов для установки заземляющего устройства.

Технические характеристики:

  • высокопрочная сталь диаметром 16 мм;

  • слой цинка на стержнях не менее 120 мкм;

  • длина стержня 1,5 м;

  • простота монтажа;

  • срок службы не менее 30 лет;

Наименование комплекта

Глубина забивания комплекта, (м)

Диаметр стержней (мм)

Длина стержней,(мм)

Толщина цинкового слоя,(мкм)

Артикул

ГТ-3 оцинк

3

16

1500

Не менее 120

B10101

ГТ-4,5 оцинк

4,5

16

1500

Не менее 120

B10102

ГТ-6 оцинк

6

16

1500

Не менее 120

B10103

ГТ-15 оцинк

15

16

1500

Не менее 120

B10104

Монтаж комплекта на базе вертикальных оцинкованных стальных стержней осуществляется при помощи кувалды или специального электрического инструмента. Для монтажа оцинкованных стержней вам понадобятся соединительные муфты для стержней, направляющий наконечник и удароприемная головка, если количество стержней в очаг больше 1 штуки. Забиваются стержни при помощи вибромолота (отбойного молотка с силой удара не менее 25 Дж) или кувалдой.

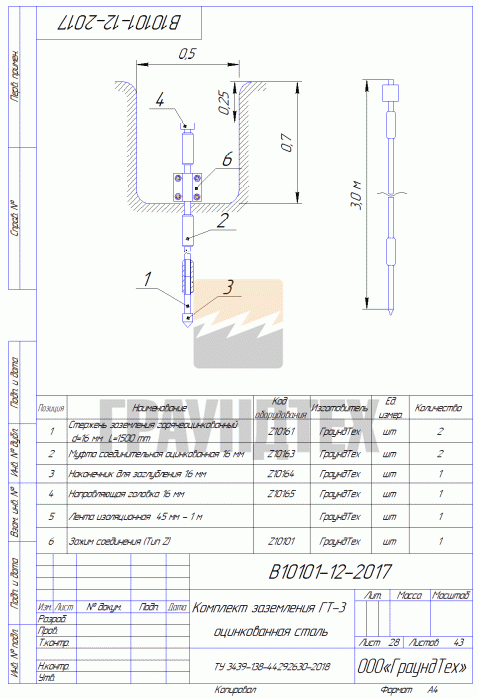

Рис. 2 – комплект заземления глубиной 3 м

Рис. 3 – комплект заземления глубиной 4,5 м

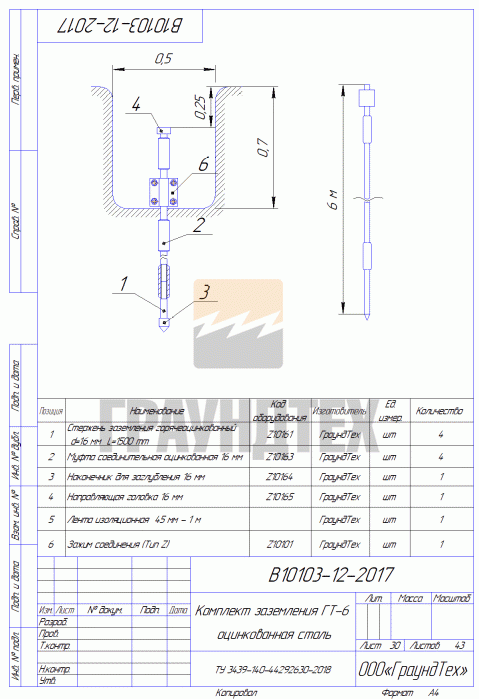

Рис. 4 – комплект заземления глубиной 6 м

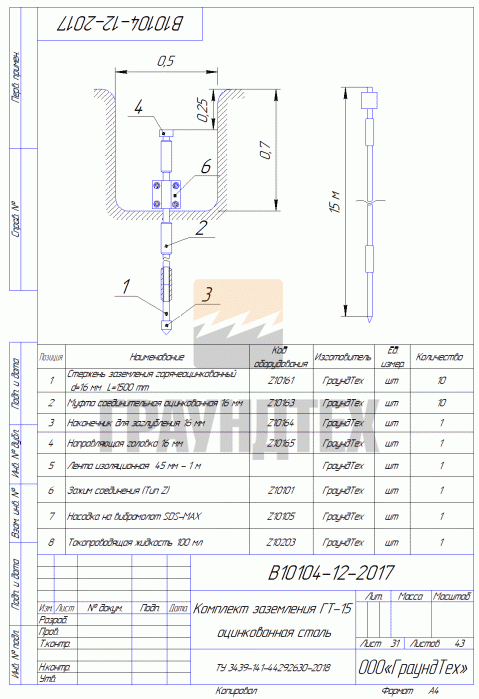

Рис. 5 – комплект заземления глубиной 15 м

Рис. 6 – стержень заземления оцинкованная сталь диаметром 16 мм, длина 1,5 м, с резьбой М16

Рис. 7 – муфта соединительная для оцинкованных стержней заземления с резьбой М16

Рис. 8 – наконечник для заглубления стержней заземления с резьбой М16

Рис. 9 – направляющая головка для муфт и стержней заземления с резьбой М16

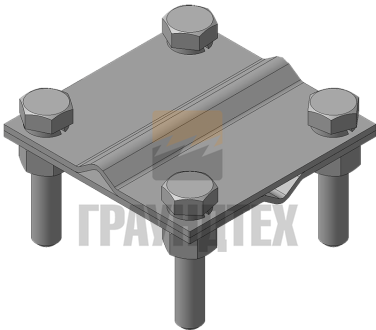

Рис. 10 – Зажим соединения тип Z, оцинкованная сталь
