Для безопасной работы передвижной электроустановки могут быть применены заземлители специальной конструкции. Такие заземлители обеспечивают защиту от электростатического электричества и аварийной режима работы электроустановки.

Такой заземлитель представляет собой комплект, который состоит из: стержня, замка, зажима и молота. На стержень сверху надевается замок, после запирается рукояткой. На стержень сверху устанавливается ударный молот, с его помощью забивается стержень в грунт до определенной высоты. Снимается молот. Устанавливается зажим под заземляющий проводник и заземляется электроустановка. При демонтаже со стержня снимается зажим, на стержень надевается молот, замок ставится сверху и при помощи ударов выбивается из грунта стержень. Конструкция заземлителей не предполагает забивку в скалистый грунт (рисунок 5).

Конструкция заземлителей для передвижных установок ГОСТ 16556-81 состоит:

• стержень, заостренный с одной стороны и специальными насечками (рисунок 1-1.1);
• молот ударный (рисунок 2-2.1);
• замок (рисунок 3-3.1);
• зажим (рисунок 4-4.1).

Внешний вид изделий должен соответствовать образцам и чертежам

Покрытие изделий должно быть цинковым хроматированным по ГОСТ 9.301

Рисунок 1 – стержень заземления для передвижных установок. Чертеж

Рисунок 1.1 – стержень заземления для передвижных установок. Внешний вид.

Рисунок 2– молот. Чертеж

Рисунок 2.1 – Молот. Внешний вид.

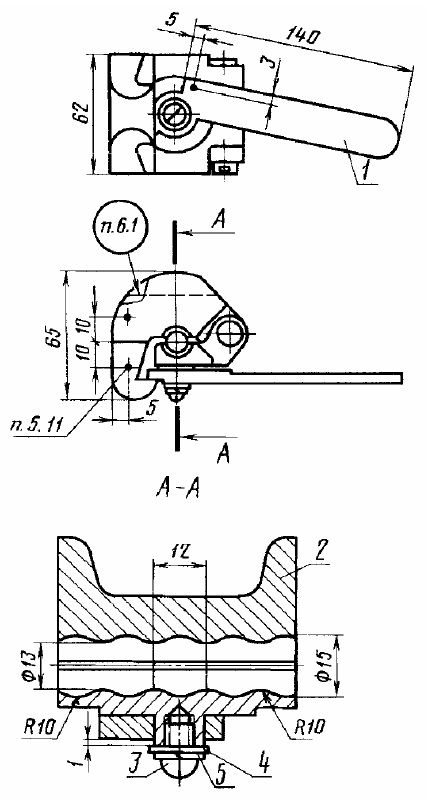

Рисунок 3 – замок для стержня. Чертеж.

Рисунок 3.1 – замок. Внешний вид.

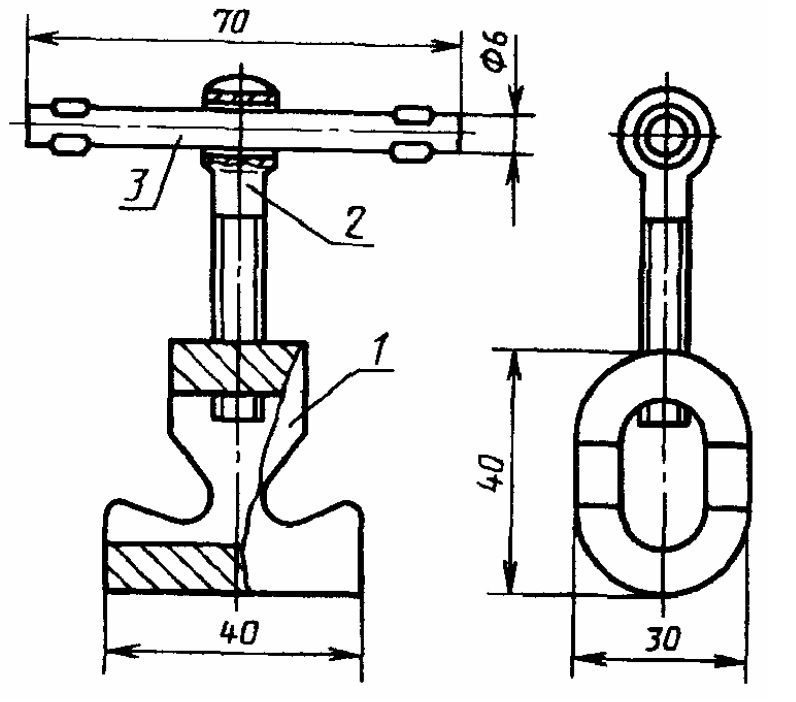

Рисунок 4 – зажим. Чертеж.

Рисунок 4.1 – зажим. Внешний вид.

Рисунок 5 - Устройство для забивки стержня в грунт и извлечения стержня из грунта

Состав комплекта заземлителя для передвижных установок

**Длина стержня.

Харатеристика грунтов по СНиП П-15-74, в которые допускается забивка заземлителей:

Комплекты заземлителей с устройством для забивки в грунт выбирается по длине стержня. В комплект входят: молот, замок, зажим.
