Категория УЗИП в соответствии

с ГОСТ Р 51992-2002

Класс I,II/ B,C

Место установки

Главные распределительные шкафы

Системысети

TN-S, TN-C, IT, TT

Вид защиты

L/N-PE, L-PEN

Защитные элементы

Мощный варистор и газонаполненный  разрядник

Номинальное значениеперенапряжения

Iimp = 12.5 кА

Безопасность

Устойчивость к временному перенапряжению (UТ)

Ток утечки

Отсутствие тока утечки (TCG функция)

Корпус

Один блок

Соответствует

ГОСТ Р, МЭК 61643-11



Тип

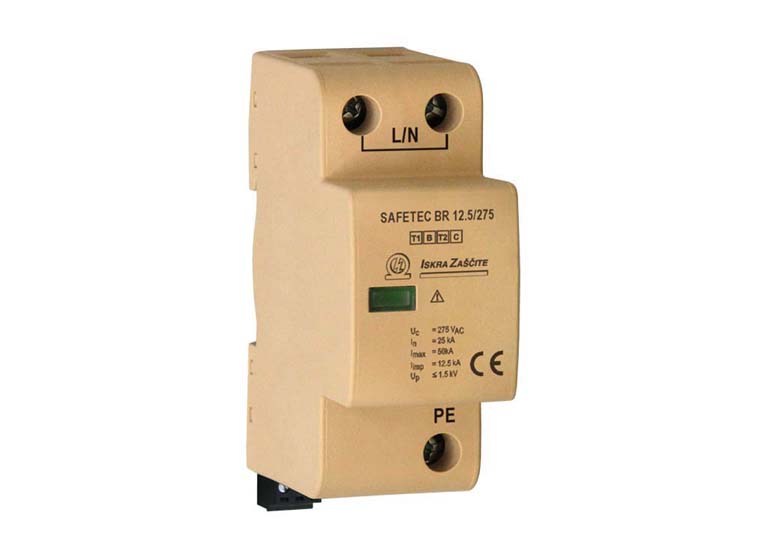

SAFETEC B(R) 12.5/xxx TCG

150

275

440

Электрические характеристики

Максимальное рабочее напряжение (AC/DC)

Uc

150/200 В

275/350 В

440/580 В

Номинальный разрядный ток (8/20)

In

12.5 кА

Максимальный разрядный ток (8/20)

Imax

50 кА

Импульсный ток (10/350)

Iimp

12.5 кА

Удельная энергия

W/R

39 кДж/Ом

Заряд

Q

6.25 Ас

Уровень защиты напряжения

Up

<0.65 кВ

<1.1 кВ

<1.6 кВ

Остаточное напряжение при 5кА (8/20)

Ures

<0.55 кВ

<0.8 кВ

<1.4 кВ

Способность гашения сопровождающего тока

If(разрядник)

НЕТ

Время срабатывания

tA

<25 нс

Тепловая защита



ДА

Предохранитель (если главный >250A)



250 А gL

Устойчивость к перенапряжениям (выдерживают неограниченное время перенапряжение)

UТ

300 В

700 В

900 В

Механические характеристики

Вращающий момент винта



макс. 3.0 Нм

Диапазон температур



-40 ºC...+80 ºC

Сечение подключаемых проводников



одножильный – 35 мм2 / многожильный – 25 мм2

Монтаж



внутри помещения на DIN рейке 35 мм

Класс защиты



IP 20

Материал корпуса



термопластик, класс самогашения UL 94 V-O

Индикация работы разъединителя



красный флажок

Дистанционная сигнализация (RC)



ДА

Питание контакта дистанционной сигнализации



AC: 250 В/0.5 A; 125 В/3 A

Сечение подключаемых проводников



макс. 1.5 мм2

Вращающий момент



0.25 Нм

Информация для заказа

Uc



150

275

440

SAFETEC B 12.5/xxx TCG



54.0146

54.0148

54.0150

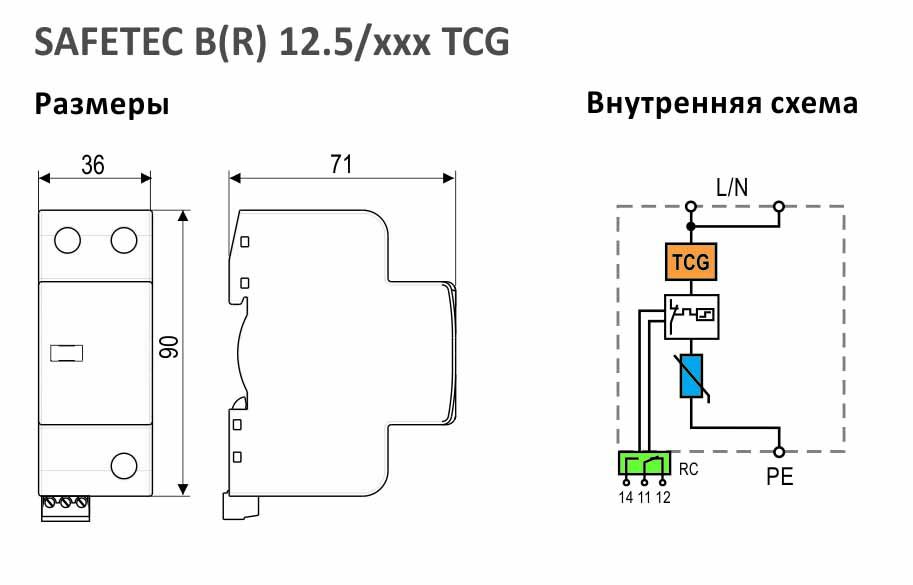

Монтажные размеры



2 модуля согласно DIN 43880

Масса



175 г

205 г

255 г

SAFETECB(R) 12.5/xxxTCG с контактами для дистанционной сигнализации



54.0147

54.0149

54.0151

Монтажные размеры



2 модуля согласно DIN 43880

Масса



180 г

210 г

260 г

Размеры упаковки



109 х 76.5 х 41.5 мм

Упак./шт



7 шт.



Параметры УЗИП :



Подключение устройств защиты от перенапряжений:

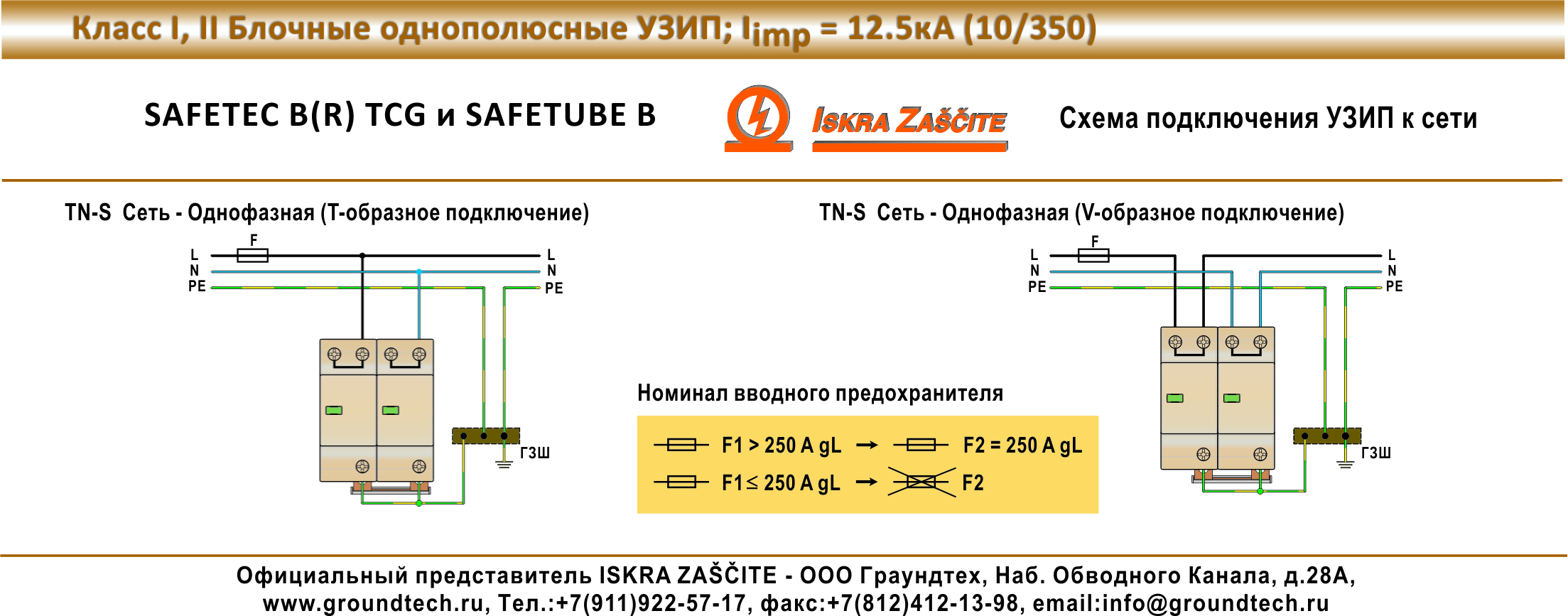

- Схема подключения УЗИП  TN-S сеть однофазная

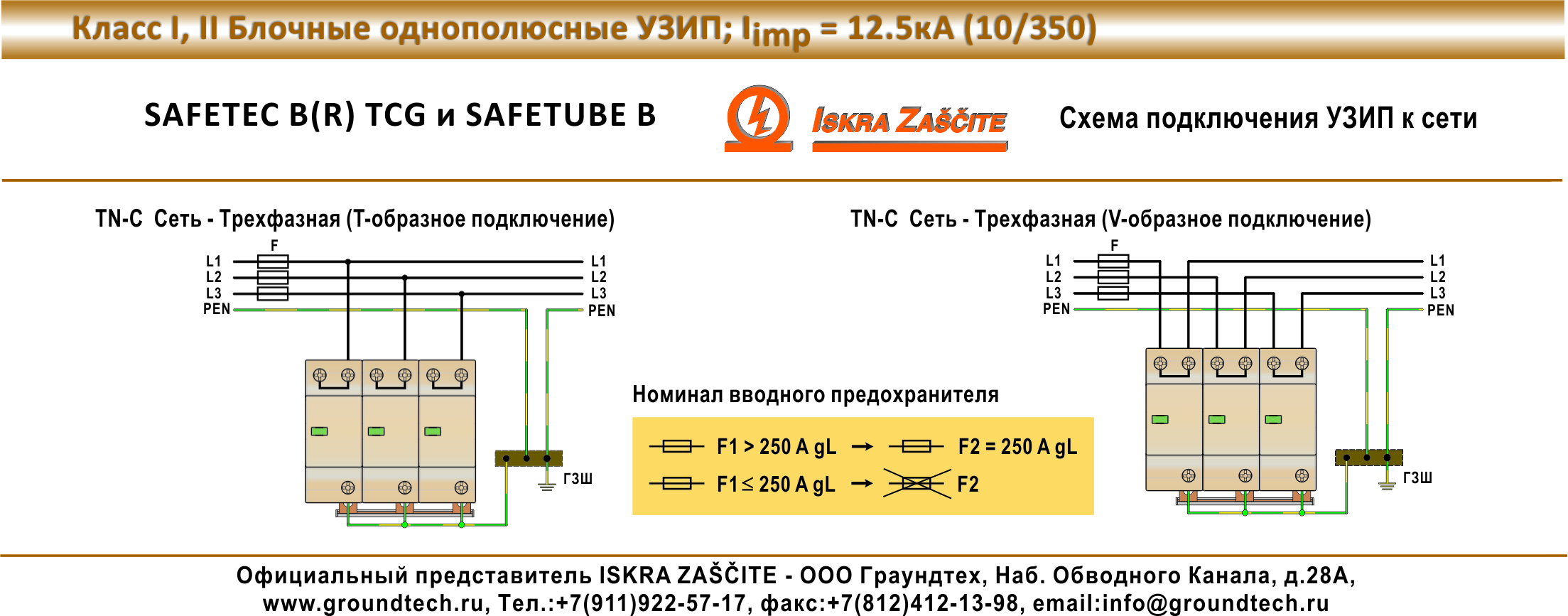

- Схема подключения УЗИП  TN-C сеть трехфазная

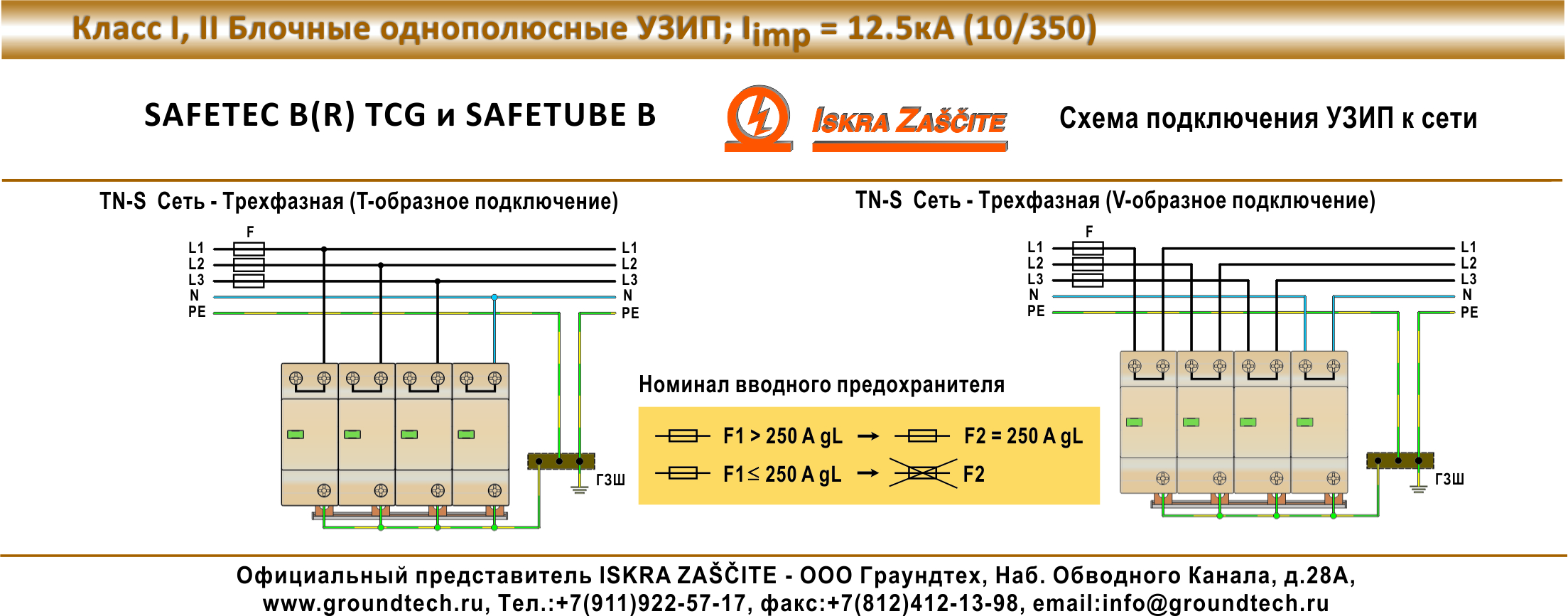

- Схема подключения УЗИП  TN-S сеть трехфазная

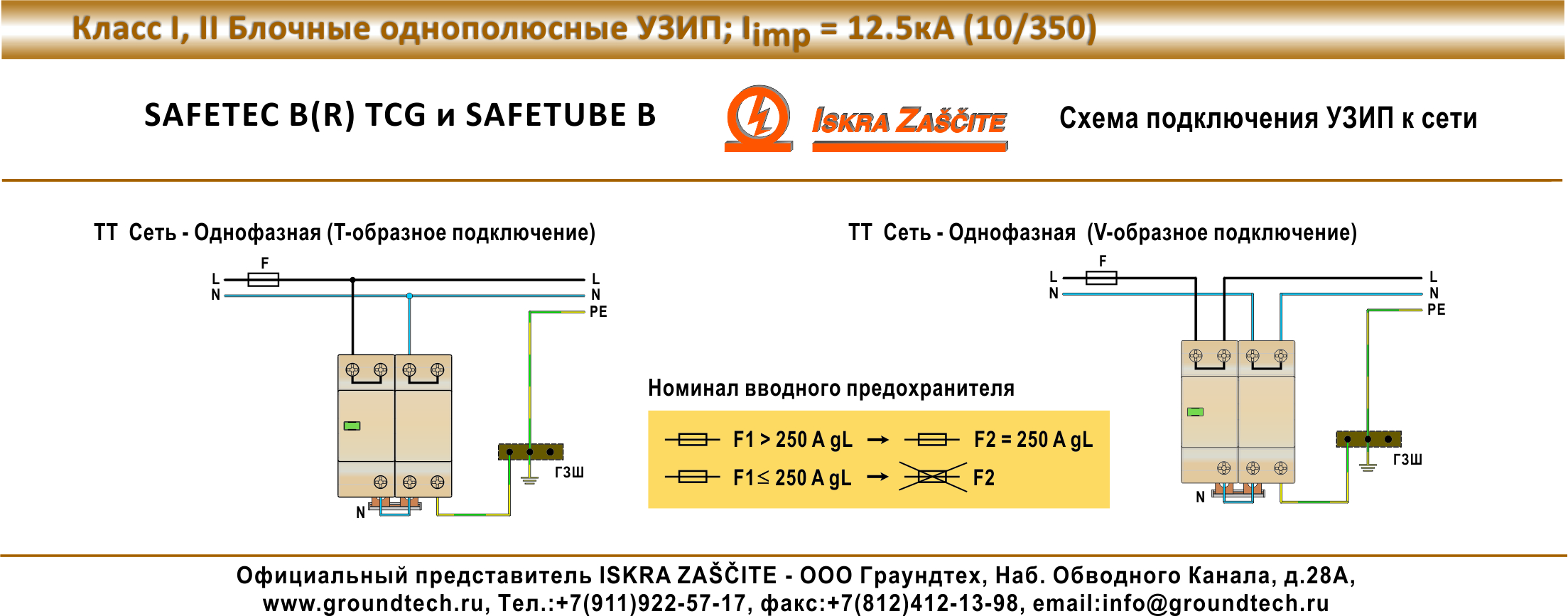

- Схема подключения УЗИП  TT сеть однофазная

- Схема подключения УЗИП  TT сеть трехфазная

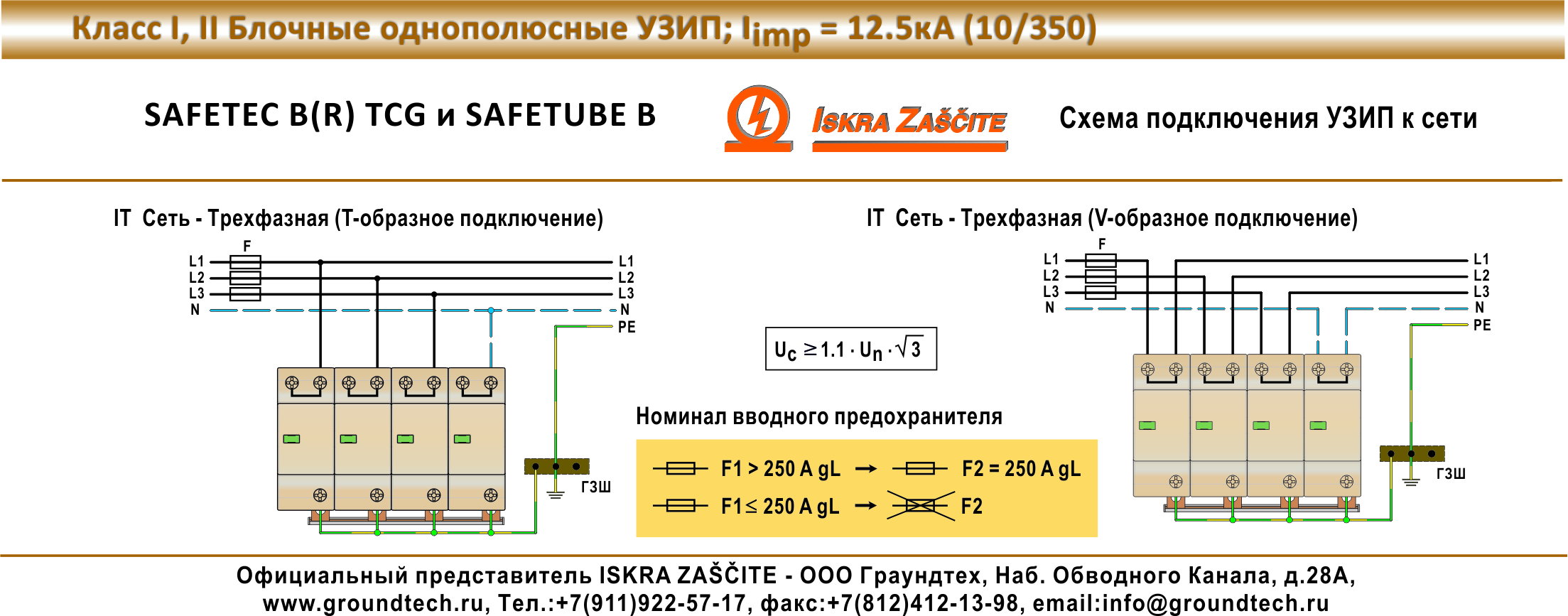

- Схема подключения УЗИП  IT сеть трехфазная
