Категория УЗИП в соответствии с ГОСТ Р 51992-2002 |
Класс I,II/ B,C |
|
Место установки |
Главные распределительные шкафы |
|
Системысети |
TT |
|
Вид защиты |
N-PE |
|
Защитные элементы |
Мощный газонаполненный разрядник |
|
Номинальное значениеперенапряжения |
Iimp = 50 кА |
|
Корпус |
Один блок |
|
Соответствует |
ГОСТ Р, МЭК 61643-11 |
|

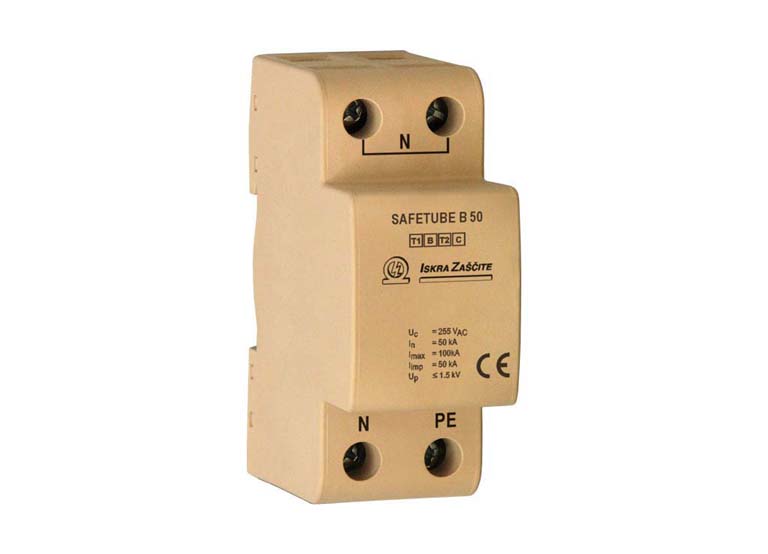

Тип |
|
SAFETUBE B 50 |
|
|
Электрические характеристики |
|||
|
Максимальное рабочее напряжение (AC/DC) |
Uc |
255 В |
|
|
Номинальный разрядный ток (8/20) |
In |
50 кА |
|
|
Максимальный разрядный ток (8/20) |
Imax |
100 кА |
|
|
Импульсный ток (10/350) |
Iimp |
50 кА |
|
|
Удельная энергия |
W/R |
625 кДж/Ом |
|
|
Заряд |
Q |
25 Ас |
|
|
Уровень защиты напряжения |
Up |
<1.5 В |
|
|
Способность гашения сопровождающего тока |
If(разрядник) |
100 ARMS |
|
|
Время срабатывания |
tA |
<100 нс |
|
|
Механические характеристики |
|||
|
Вращающий момент винта |
|
макс. 3.0 Нм |
|
|
Диапазон температур |
|
-40 ºC...+80 ºC |
|
|
Сечение подключаемых проводников |
|
одножильный – 35 мм2 / многожильный – 25 мм2 |
|
|
Монтаж |
|
внутри помещения на DIN рейке 35 мм |
|
|
Класс защиты |
|
IP 20 |
|
|
Материал корпуса |
|
термопластик, класс самогашения UL 94 V-O |
|
|
Дистанционная сигнализация (RC) |
|
НЕТ |
|
|
Информация для заказа |
|||
|
Iimp |
|
50 |
|
|
SAFETUBE B |
|
54.0006 |
|
|

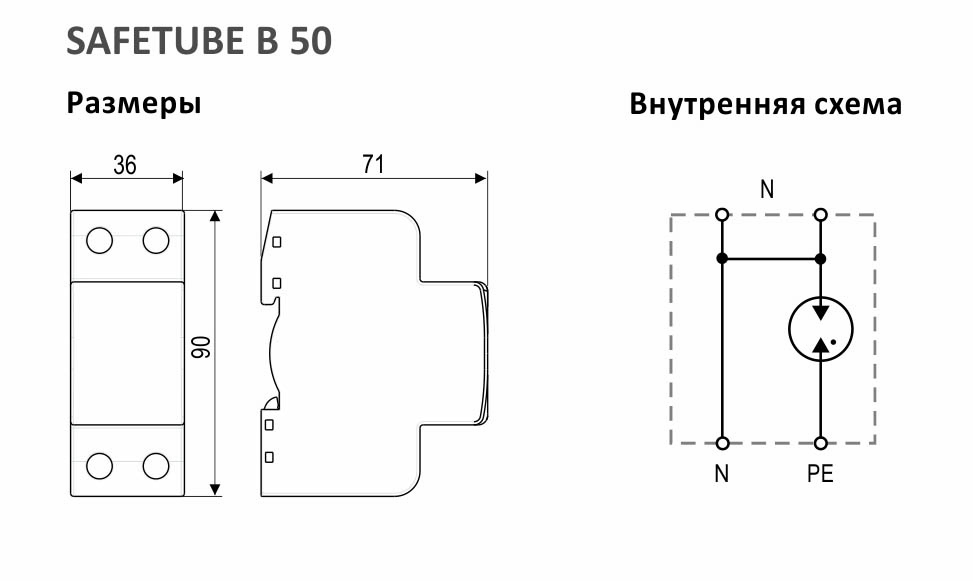

Монтажные размеры |
|
2 модуля согласно DIN 43880 |
|
|
Размеры упаковки |
|
109 х 76.5 х 41.5 мм |
|
|
Масса |
|
180 г |
|
|
Упак./шт |
|
7 шт. |
|
Параметры УЗИП :
Подключение устройств защиты от перенапряжений:

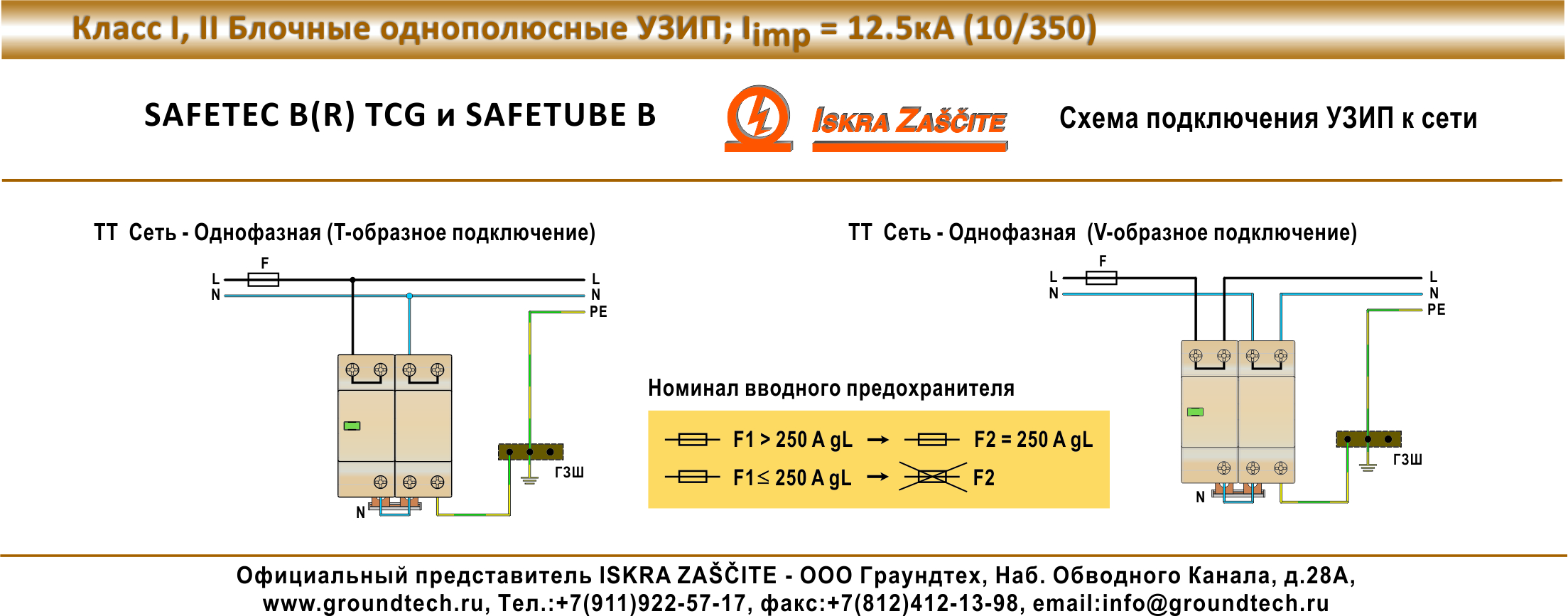

- Схема подключения УЗИП TT сеть однофазная

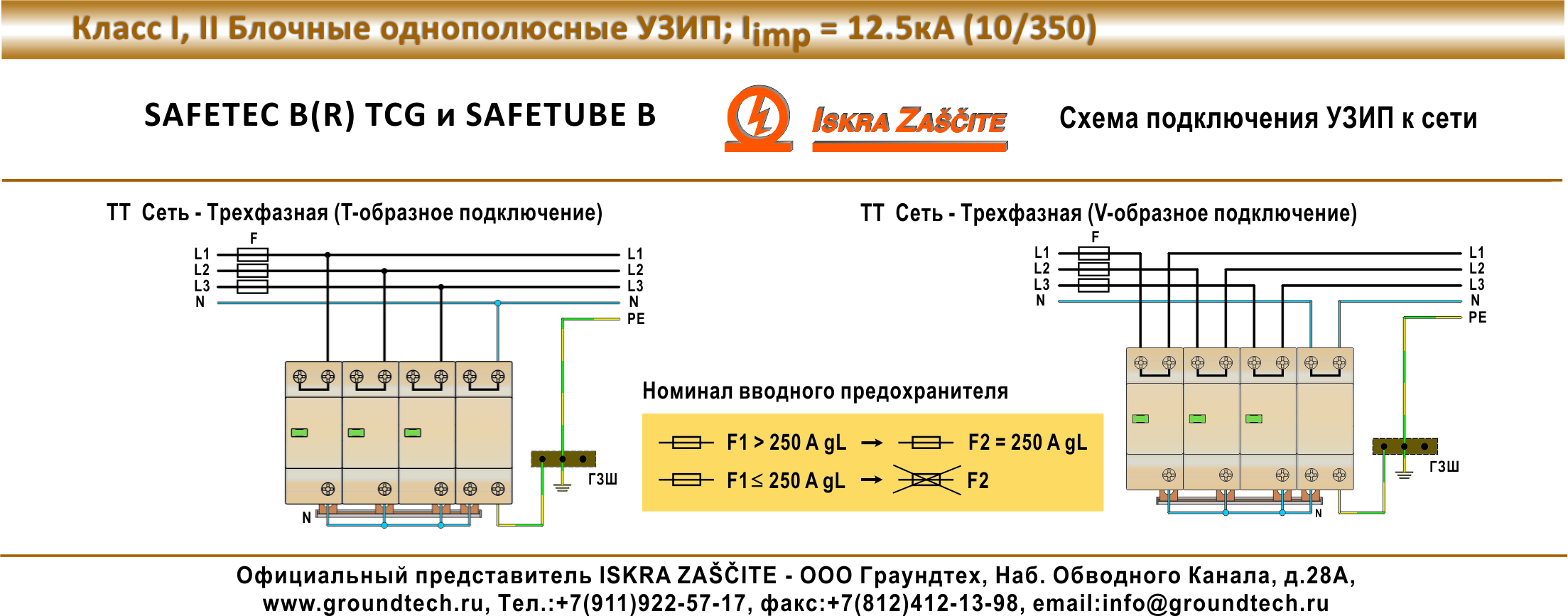

- Схема подключения УЗИП TT сеть трехфазная
