Категория УЗИП в соответствии с ГОСТ Р 51992-2002 |
Класс I,II/ B,C |
Место установки |
Главные распределительные шкафы |
Системысети |
TN-S |
Вид защиты |
L/N-PE, L-PEN |
Защитные элементы |
Мощный варистор и газонаполненный разрядник |
Номинальное значениеперенапряжения |
Iimp = 12.5 кА |
Безопасность |
Устойчивость к временному перенапряжению (UТ) |
Ток утечки |
Отсутствие тока утечки (TCG функция) |
Корпус |
Один блок |
Соответствует |
ГОСТ Р, МЭК 61643-11 |
Тип |
|

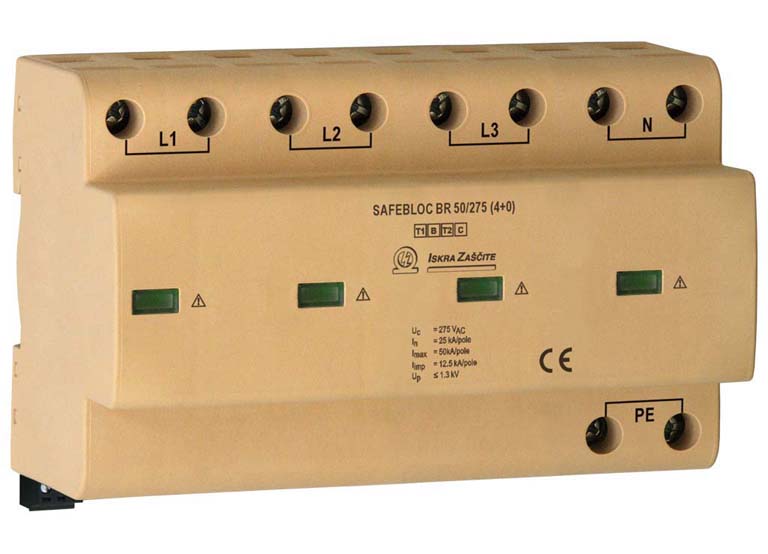

SAFEBLOC B(R) 50/xxx (4+0) TCG |
|||||
150 |
275 |
440 |
|||||
Электрические характеристики |
|||||||
Максимальное рабочее напряжение (AC/DC) |
Uc |
150/200 В |
275/350 В |
440/580 В |
|||
Номинальный разрядный ток (8/20) |
In |
12.5 кА/на полюс |
|||||
Максимальный разрядный ток (8/20) |
Imax |
50 кА/на полюс |
|||||
Импульсный ток (10/350) |
Iimp |
12.5 кА/на полюс |
|||||
Удельная энергия |
W/R |
39 кДж/Ом |
|||||
Заряд |
Q |
6.25 Ас |
|||||
Уровень защиты напряжения |
Up |
<0.65 кВ |
<1.1 кВ |
<1.6 кВ |
|||
Остаточное напряжение при 5кА (8/20) |
Ures |
<0.55 кВ |
<0.8 кВ |
<1.4 кВ |
|||
Способность гашения сопровождающего тока |
If(разрядник) |
НЕТ |
|||||
Время срабатывания |
tA |
<25 нс |
|||||
Тепловая защита |
|
ДА |
|||||
Предохранитель (если главный >250A) |
|
250 А gL |
|||||
Устойчивость к перенапряжениям (выдерживают неограниченное время перенапряжение) |
UТ |
300 В |
700 В |
900 В |
|||
Механические характеристики |
|||||||
Вращающий момент винта |
|
макс. 3.0 Нм |
|||||
Диапазон температур |
|
-40 ºC...+80 ºC |
|||||
Сечение подключаемых проводников |
|
одножильный – 35 мм2 / многожильный – 25 мм2 |
|||||
Монтаж |
|
внутри помещения на DIN рейке 35 мм |
|||||
Класс защиты |
|
IP 20 |
|||||
Материал корпуса |
|
термопластик, класс самогашения UL 94 V-O |
|||||
Индикация работы разъединителя |
|
красный флажок |
|||||
Дистанционная сигнализация (RC) |
|
ДА |
|||||
Питание контакта дистанционной сигнализации |
|
AC: 250 В/0.5 A; 125 В/3 A |
|||||
Сечение подключаемых проводников |
|
макс. 1.5 мм2 |
|||||
Вращающий момент |
|
0.25 Нм |
|||||
Информация для заказа |
|||||||
Uc |
|
150 |
275 |
440 |
|||
SAFETEC B 50/xxx (4+0) TCG |
|
54.0170 |
54.0172 |
54.0174 |
|||

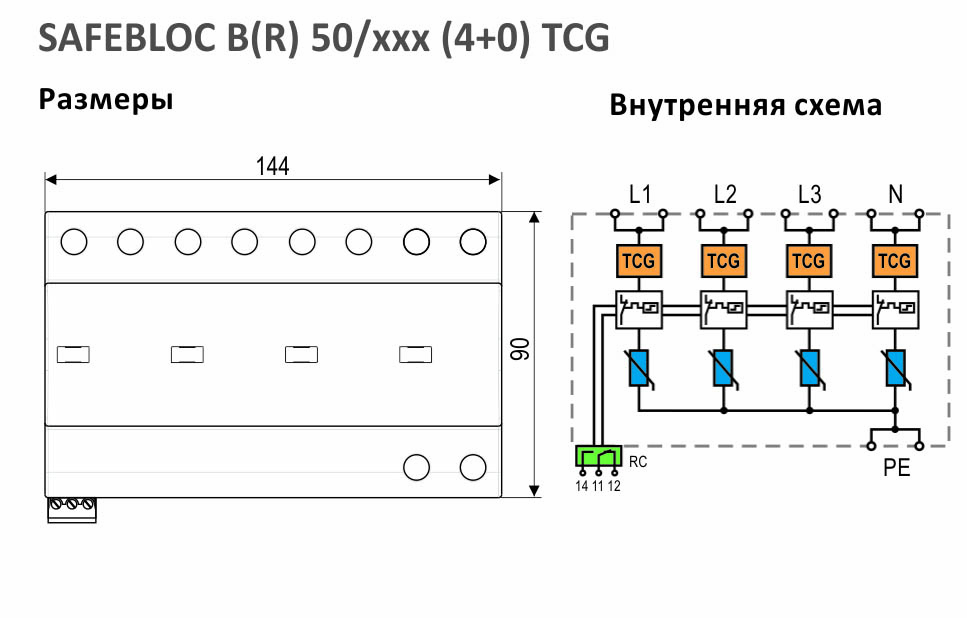

Монтажные размеры |
|
8 модулей согласно DIN 43880 |
|||||
Масса |
|
800 г |
1000 г |
1160 г |
|||
SAFETECB(R) 50/xxx (4+0) TCG с контактами для дистанционной сигнализации |
|
54.0171 |
54.0173 |
54.0175 |
|||
Монтажные размеры |
|
8 модулей согласно DIN 43880 |
|||||
Масса |
|
820 г |
1020 г |
1180 г |
|||
Размеры упаковки |
|
109 х 76.5 х 148 мм |
|||||
Упак./шт |
|
2 шт. |
|||||
Параметры УЗИП :
Подключение устройств защиты от перенапряжений:

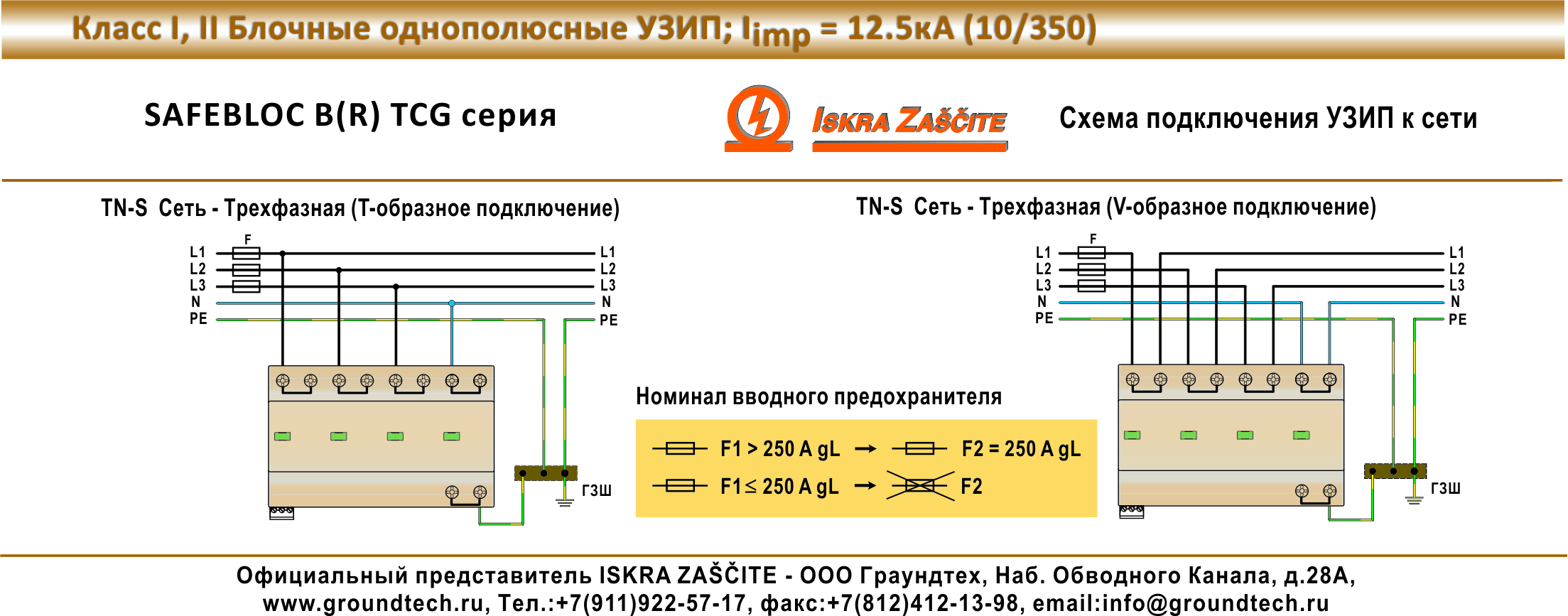

- Схема подключения УЗИП TN-S сеть трехфазная
