Статья на тему Шина уравнивания потенциалов, латунь
Артикул: H10501 назад в каталог
Розничная цена 1258 Руб.

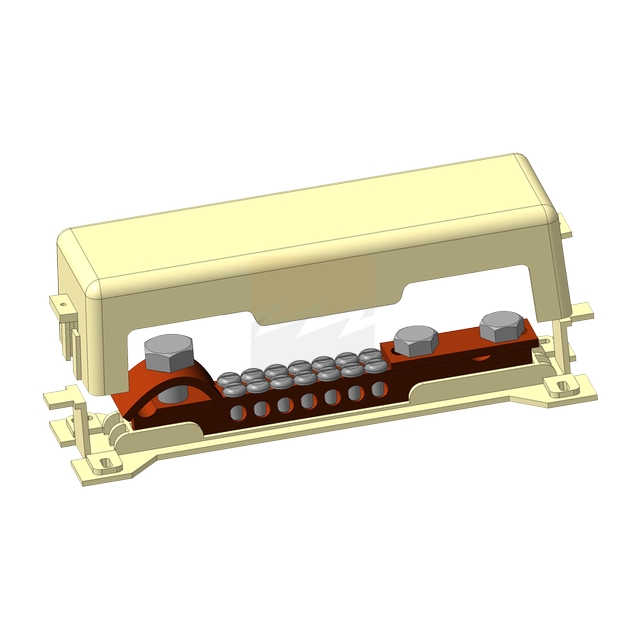

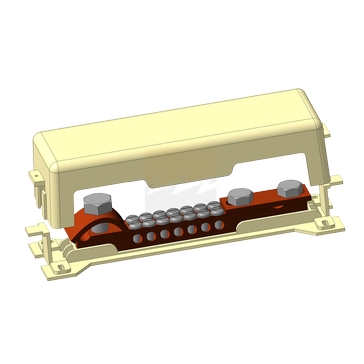

Шина уравнивания потенциалов с пластиковой крышкой
Шина системы уравнивания потенциалов предназначена для объединения всех открытых проводящих частей, которые доступны для прикосновения. Для подключения: - 7 проводников сечением 2,5 – 16 кв.мм - 1 проводника диаметром 7 – 10 мм - 1плоского проводника размером - 30x3,5 мм или диаметром 8 – 10 мм При помощи шины подключаются все проводники системы уравнивания потенциалов с целью обеспечения электробезопасности. Может быть применена для основной и дополнительной системы уравнивания потенциалов. Согласно ПУЭ осуществляется одна из мер снижения защиты при косвенном прикосновении. 1.7.82. Основная система уравнивания потенциалов в электроустановках до 1 кВ должна соединять между собой следующие проводящие части (рис. 1.7.7): 1) нулевой защитный РЕ- или PEN-проводник питающей линии в системе TN; 2) заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах IT и ТТ; 3) заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание (если есть заземлитель); 4) металлические трубы коммуникаций, входящих в здание: горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п. Если трубопровод газоснабжения имеет изолирующую вставку на вводе в здание, к основной системе уравнивания потенциалов присоединяется только та часть трубопровода, которая находится относительно изолирующей вставки со стороны здания; 5) металлические части каркаса здания; 6) металлические части централизованных систем вентиляции и кондиционирования. При наличии децентрализованных систем вентиляции и кондиционирования металлические воздуховоды следует присоединять к шине РЕ щитов питания вентиляторов и кондиционеров; 1.7.83. Система дополнительного уравнивания потенциалов должна соединять между собой все одновременно доступные прикосновению открытые проводящие части стационарного электрооборудования и сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания, а также нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и ТТ, включая защитные проводники штепсельных розеток. Для уравнивания потенциалов могут быть использованы специально предусмотренные проводники либо открытые и сторонние проводящие части, если они удовлетворяют требованиям 1.7.122 к защитным проводникам в отношении проводимости и непрерывности электрической цепи.
