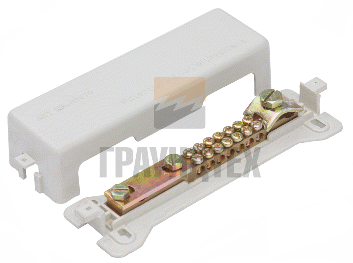

Рис. 1 – шина уравнивание потенциалов, внешний вид

Шина системы уравнивания потенциалов предназначена для объединения всех открытых проводящих частей, которые доступны для прикосновения.

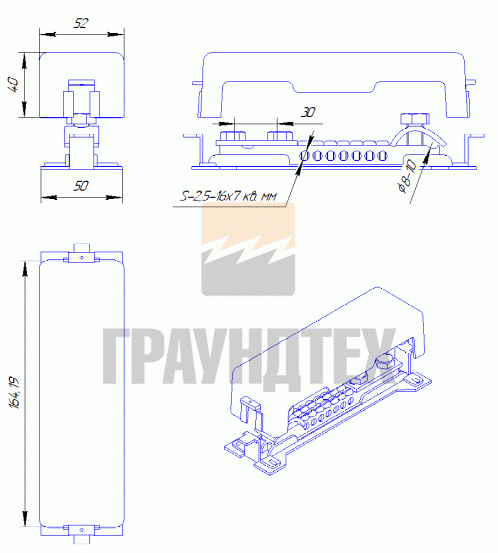

Рис. 2– шина уравнивание потенциалов, габаритные размеры

Для подключения:

- 7 проводников сечением 2,5 – 16 мм2

- 1 проводника диаметром 7 – 10 мм

- 1плоского проводника размером - 30x3,5 мм или диаметром 8 – 10 мм

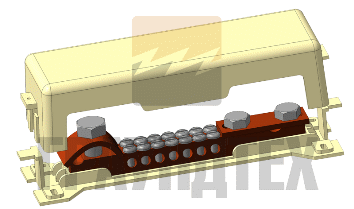

Рис. 3 – шина уравнивание потенциалов, внешний вид

Материал шины

Сечение

Артикул

латунь

50 мм2

H10501



При помощи шины подключаются все проводники системы уравнивания потенциалов с целью обеспечения электробезопасности.

Может быть применена для основной и дополнительной системы уравнивания потенциалов

Согласно ПУЭ осуществляется одна из мер снижения защиты при косвенном прикосновении.

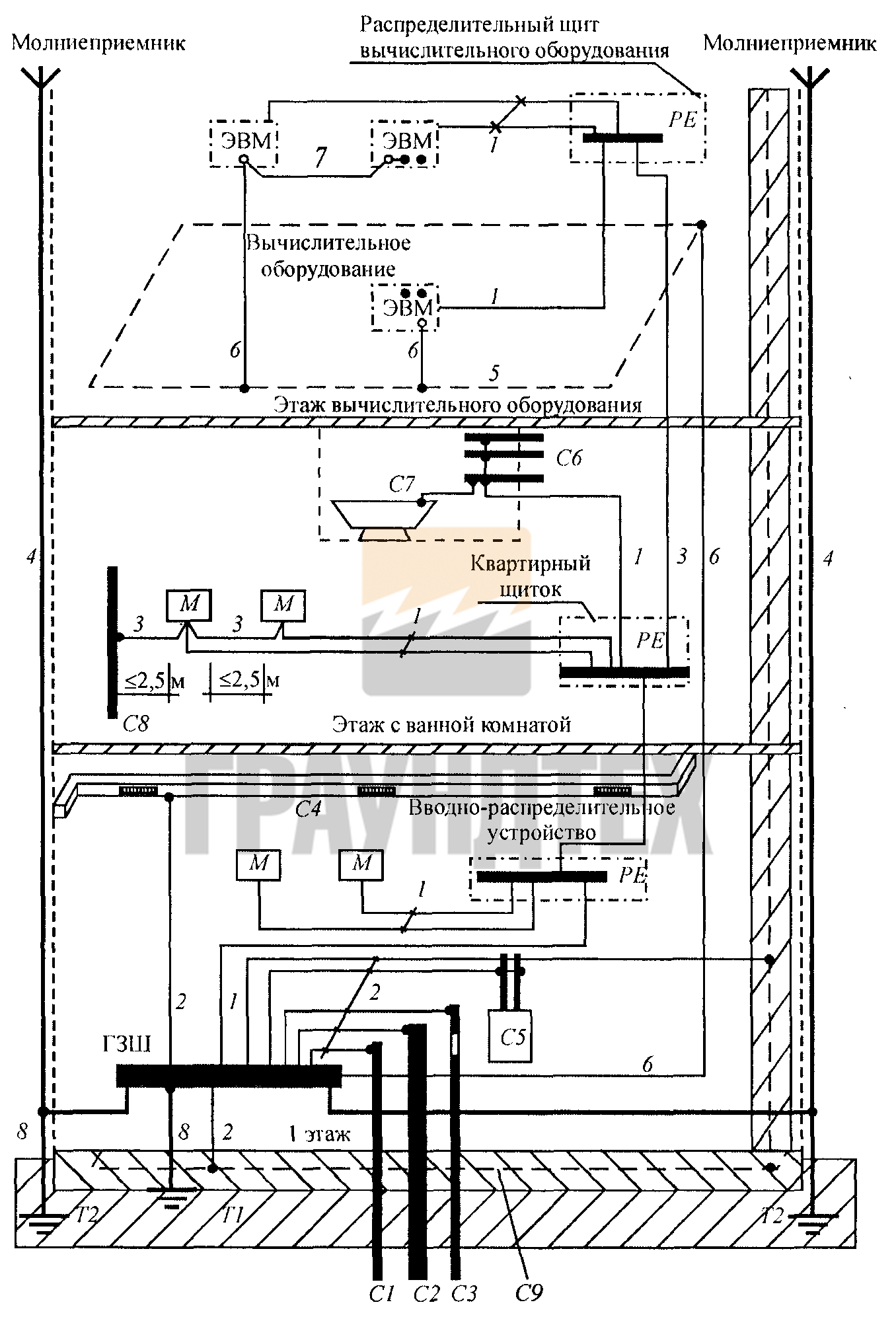

 1.7.82. Основная система уравнивания потенциалов в электроустановках до 1 кВ должна соединять между собой следующие проводящие части (рис. 1.7.7):

1) нулевой защитный РЕ- или PEN-проводник питающей линии в системе TN;

2) заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах IT и ТТ;

3) заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание (если есть заземлитель);

4) металлические трубы коммуникаций, входящих в здание: горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п.

Если трубопровод газоснабжения имеет изолирующую вставку на вводе в здание, к основной системе уравнивания потенциалов присоединяется только та часть трубопровода, которая находится относительно изолирующей вставки со стороны здания;

5) металлические части каркаса здания;

6) металлические части централизованных систем вентиляции и кондиционирования. При наличии децентрализованных систем вентиляции и кондиционирования металлические воздуховоды следует присоединять к шине РЕ щитов питания вентиляторов и кондиционеров;



 1.7.83. Система дополнительного уравнивания потенциалов должна соединять между собой все одновременно доступные прикосновению открытые проводящие части стационарного электрооборудования и сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания, а также нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и ТТ, включая защитные проводники штепсельных розеток.

Для уравнивания потенциалов могут быть использованы специально предусмотренные проводники либо открытые и сторонние проводящие части, если они удовлетворяют требованиям 1.7.122 к защитным проводникам в отношении проводимости и непрерывности электрической цепи.
