Рис. 1 – внешний вид медной шины
Ширина х толщина |
Площадь поперечного сечения |
Масса 1 п.м, кг |
паковка |
Артикул |
20 х 3 мм |
60 мм2 |
0,54 |
Бухта |
S10305 |
40 х 4 мм |
160 мм2 |
1,44 |
Бухта |
S10319 |
20 х 3 мм |
60 мм2 |
0,54 |
4 м |
S10329 |
30 х 3 мм |
60 мм2 |
0,81 |
4 м |
S10330 |
40 х 4 мм |
160 мм2 |
1,44 |
4 м |
S10306 |
50 х 5 мм |
250 мм2 |
2,25 |
4 м |
S10307 |
Рис. 1 – внешний вид медной шины
Полоса или шина медная - изделие прямоугольного сечения, применяемое в качестве заземляющего проводника, горизонтального заземлителя и токопроводящей шины в электрических сетях (по ГОСТ 434-78)

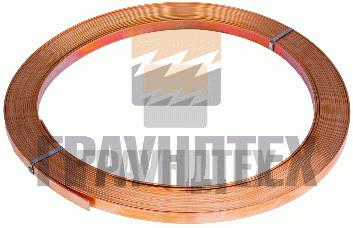

Рис. 3 – полоса медная немерной длины (бухта)

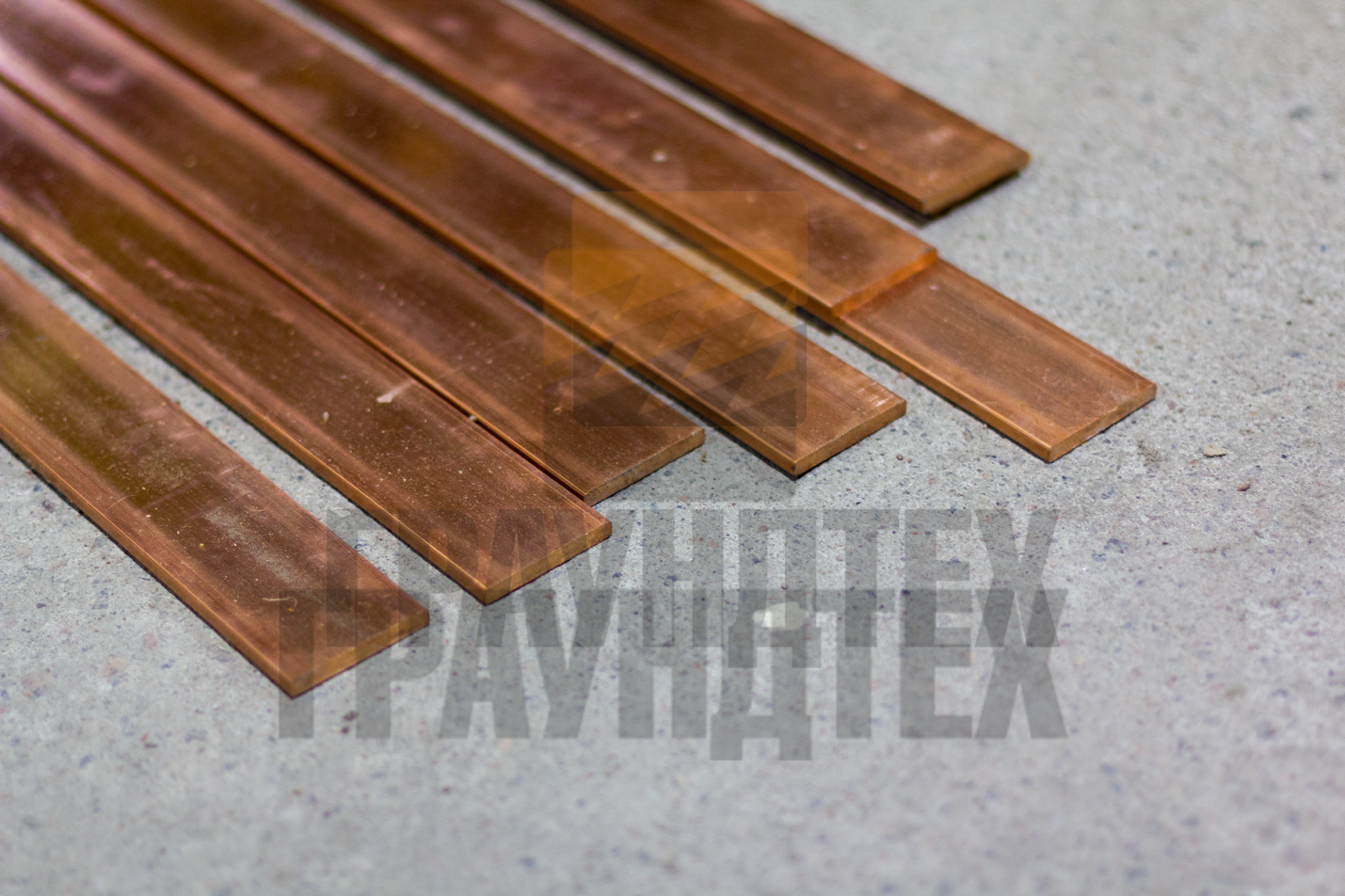

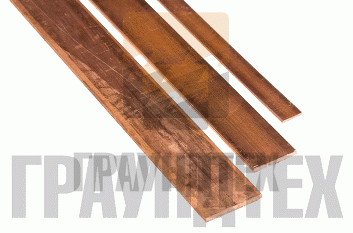

Рис. 4 – полоса медная длина хлыста 4 м
Согласно Техническому циркуляру № 11/2006 от 16.10.2006 «О заземляющих электродах и заземляющих проводниках» и приведенной таблице ниже, для горизонтального заземлителя необходима медная шина размером 20х3 мм. Медная полоса размером 20х3 мм может поставляться немерной длиной. Это весьма удобно, при прокладке контура заземления и объединения вертикальных заземлителей.
Таблица 1. Минимальные размеры заземляющих электродов из наиболее распространенных материалов с точки зрения коррозионной и механической стойкости, проложенных в земле.
Материал |
Поверхность |
Профиль |
Минимальный размер |
|||
Диаметр мм |
Площадь поперечного сечения мм2 |
Толщина мм |
|
|||
Медь |
Без покрытия |
Прямоугольный |
|
50 |
2 |
|
Аналогично контуру заземления медная полоса может устанавливаться внутри помещения как магистральный заземляющий проводник, к которому подключается заземленное оборудование.
Выбор сечения для медной шины осуществляется по допустимо длительному току на полюс или на фазу.
Ширина х толщина |
Cечение |
Постоянный ток |
Переменный ток |
Артикул |
20 х 3 мм |
60 мм2 |
275 |
275 |
S10305 |
40 х 4 мм |
160 мм2 |
625 |
625 |
S10306 |
50 х 5 мм |
250 мм2 |
870 |
860 |
S10307 |
Ниже приведены примеры установки медной полосы:

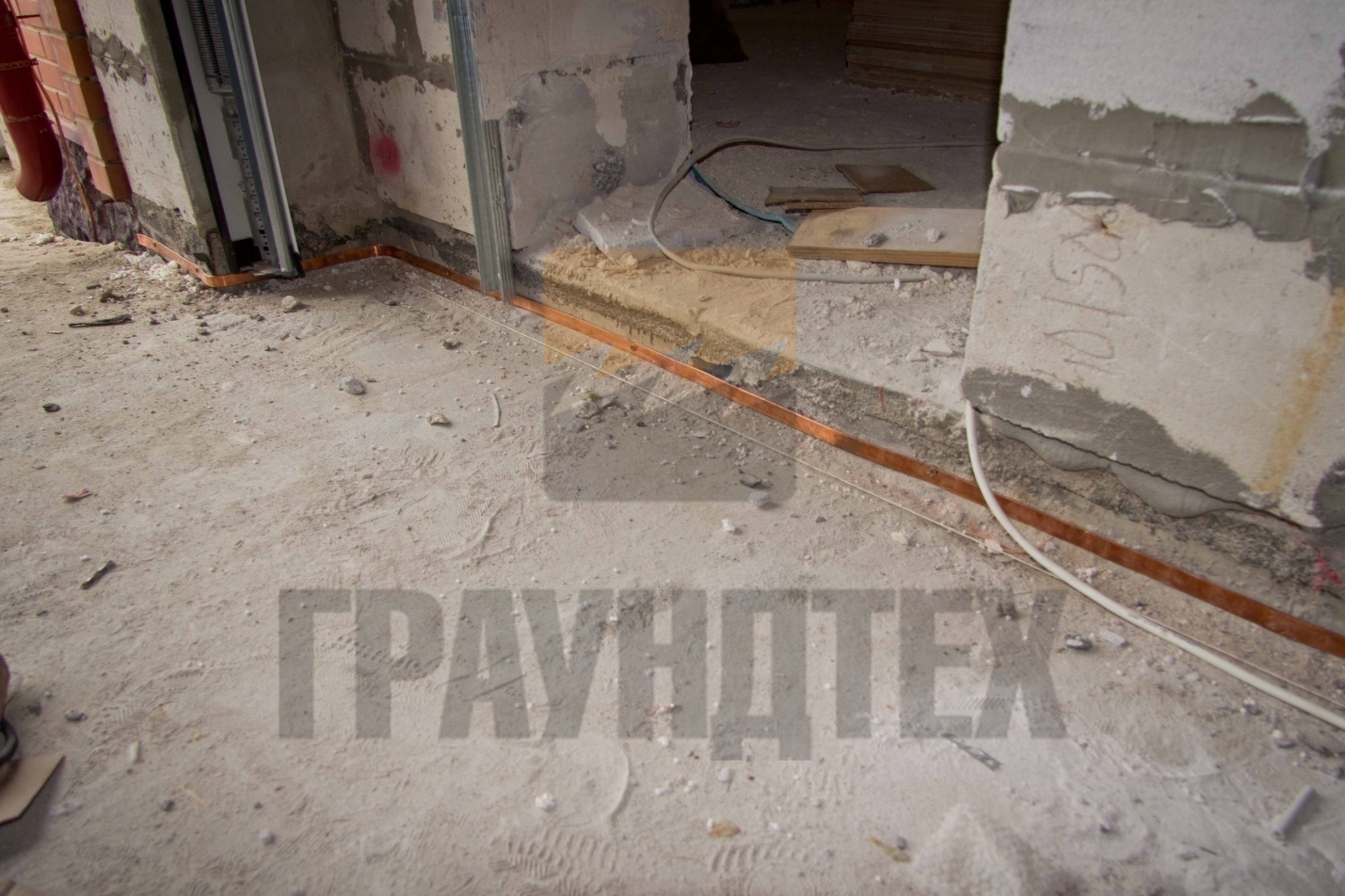

Рис. 5 - монтаж медной полосы в качестве защемляющего проводника

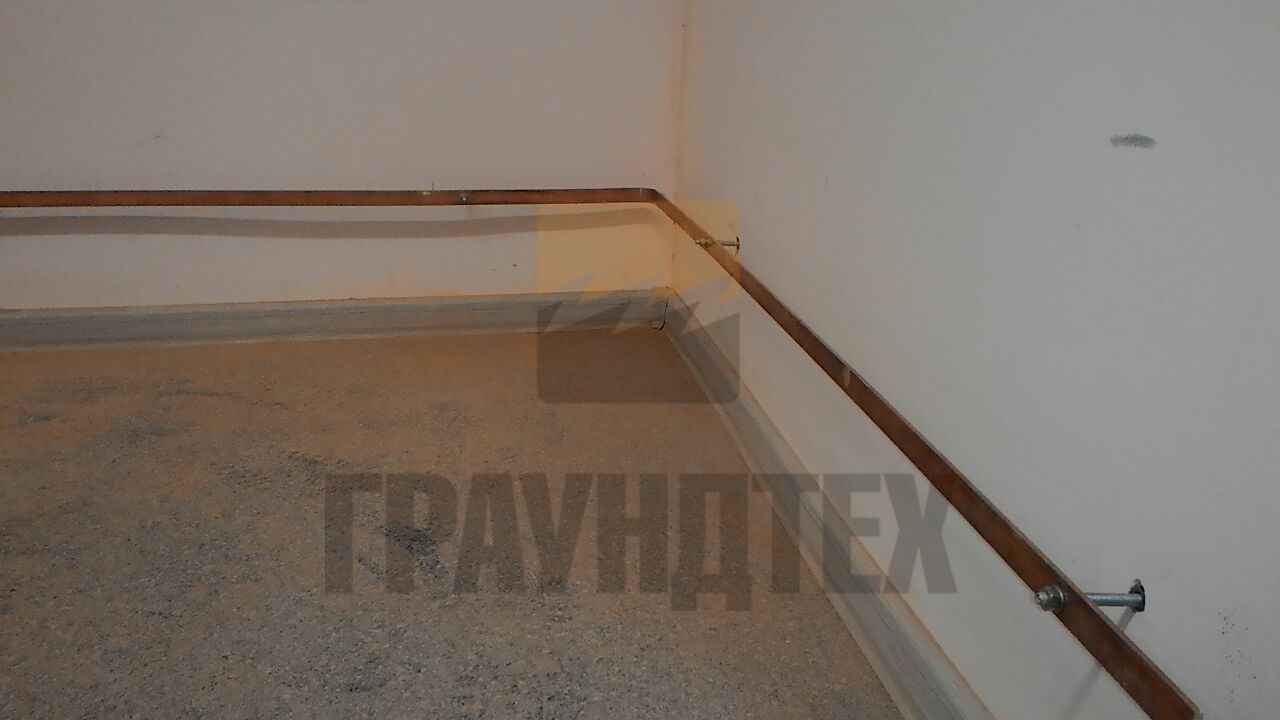

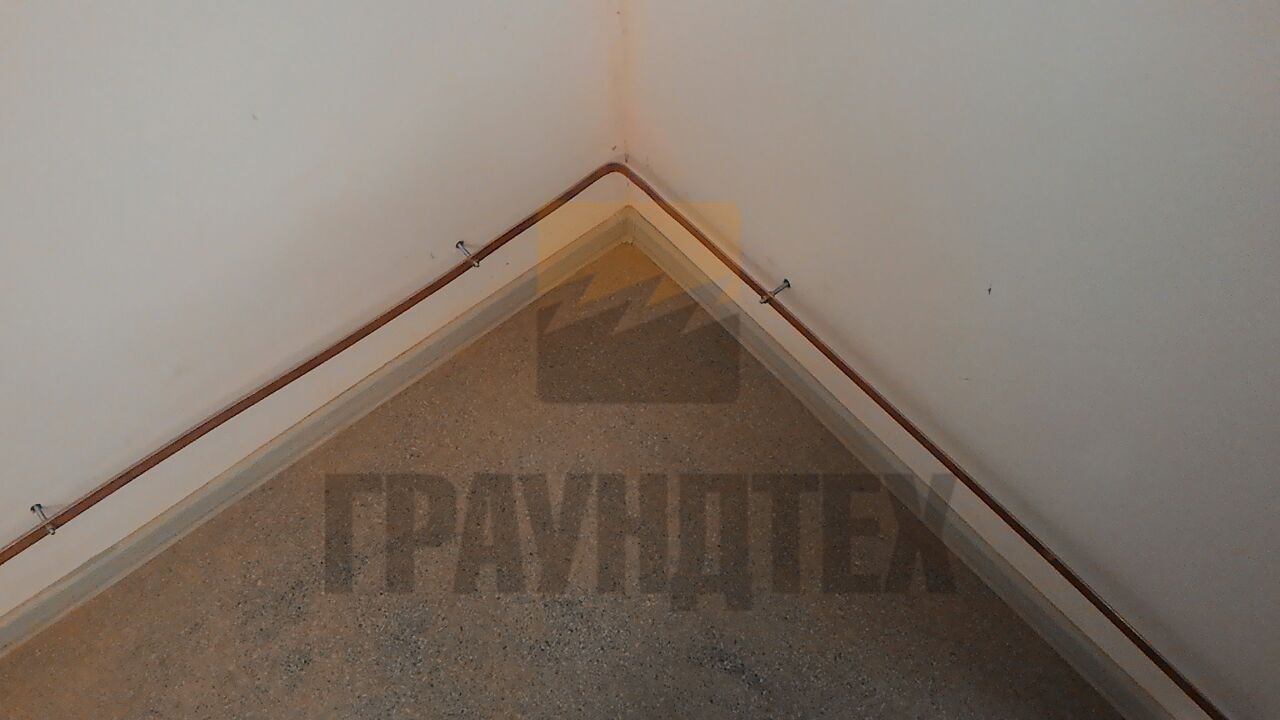

Рис. 6 - монтаж медной шины в качестве магистрального заземляющего проводника.
