Рис. 1 - Молниеприемник телескопический
Длина |
Материал мачты |
Материал молниеприемника |
Защитное покрытие |
Масса |
Артикул |
4 000 мм |
Сталь |
Алюминиевый сплав |
Горячее цинкование ГОСТ 9.307-89 |
9 кг |
M10266 |
6 000 мм |
13 кг |
M10267 |
|||
8 000 мм |
17 кг |
M10268 |
|||
10 000 мм |
21 кг |
M10269 |
Молниеприемник из оцинкованной стали предназначен для контакта с каналом молнии. Имеет сборную конструкцию. Состоит из молниеприемной мачты и молниеприемника. В зависимости от высоты, молниеотводная мачта комплектуется несколькими частями. Части мачты вставляются друг в друга и фиксируются болтами.

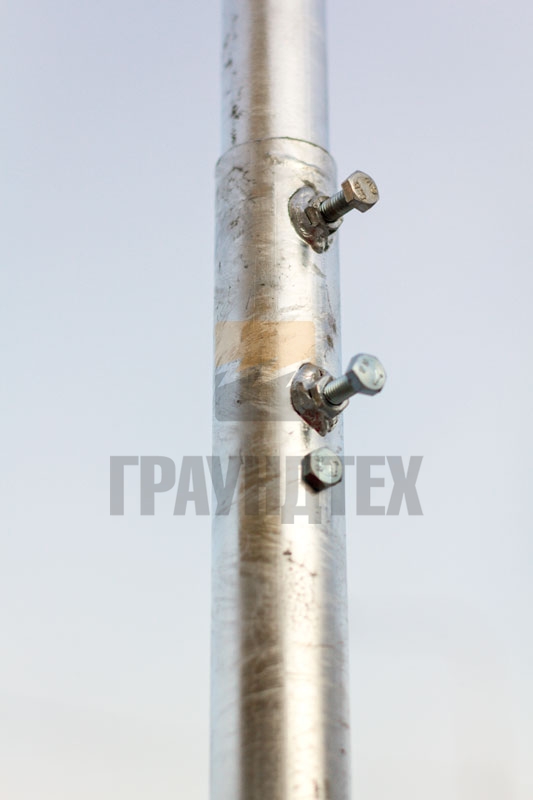

Рис. 2 - Молниеприемник телескопический, крепление секций мачты
Выбор высоты мачты зависит от:
- уровня защиты объекта;
- габаритных размеров защищаемого объекта;
Особенности молниеприемника:
- простота установки;
- жесткая конструкция;
- коррозионная устойчивость;
- высота до 15 метров;
- подключение токоотводов осуществляется непосредственно в основании мачты.
Установка молниеприемника производится при помощи:
- треноги для молниеприемной мачты;
- тросовых оттяжек;
- подпятника.

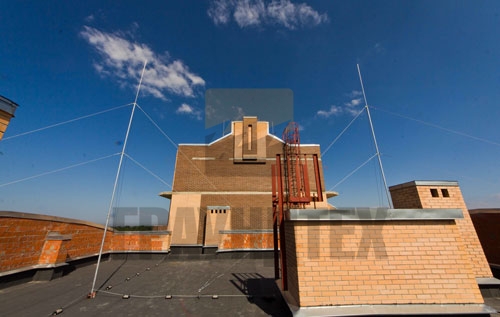

Рис. 3 - Молниеприемник телескопический, крепление мачты на тросовых оттяжках

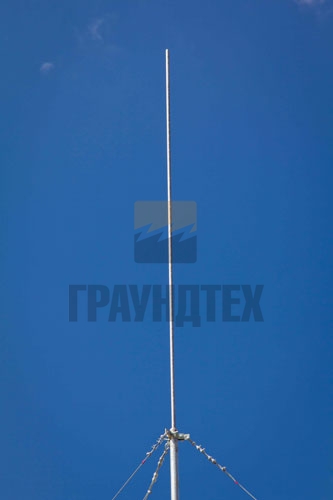

Рис. 4 - Молниеприемник телескопический, крепление мачты на тросовых оттяжках

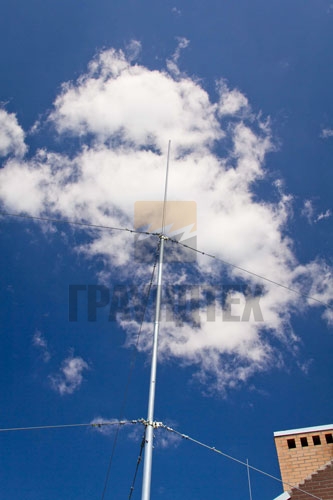

Рис. 4 - Молниеприемник телескопический, крепление мачты на тросовых оттяжках
