Рис. 1 – внешний вид опоры самонесущей, без утяжелителей
|
Материал |
Защитное покрытие |
Масса с утяжелителями |
Размер основания |
Высота опоры |
Диаметр под мачту |
Артикул |
|
Сталь |
Полимерная окраска |
126 кг |
700 х700 мм |
600 мм |
До 60 мм |
D10248 |
Опора самонесущая - часть системы молниезащиты, предназначенная для установки стержневых молниеприемников, молниеприемников 16/32, а так же мачт до 10 м. Основание применяется в монтаже на плоских (с малым уклоном) кровлях для защиты объектов от прямого удара молнии. В зависимости от высоты и конструкции мачты молниеприемника, тренога может оснащаться бетонным балластом в 130 кг и комплектом тросовых оттяжек.

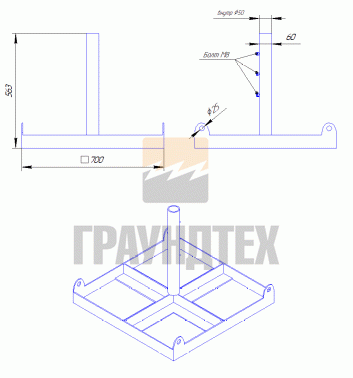

Рис. 2 – опора самонесущая, габаритные размеры
Преимущества использования опоры самонесущей:
- отсутствие отверстий в кровле;
- быстрота монтажа;
- возможность установки мачт и молниеприемников свыше 4 метров.
Порядок монтажа опоры самонесущей:
- выбрать место установки;
- вывернуть фиксирующие болты в опоре;
- установить молниеприемник, затянуть фиксирующие болты;
- подключить токоотвод к молниеприемнику.
