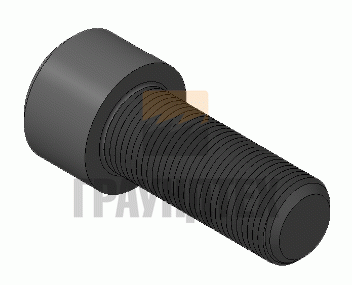

Рис. 1 – удароприемная головка для омедненного стержня

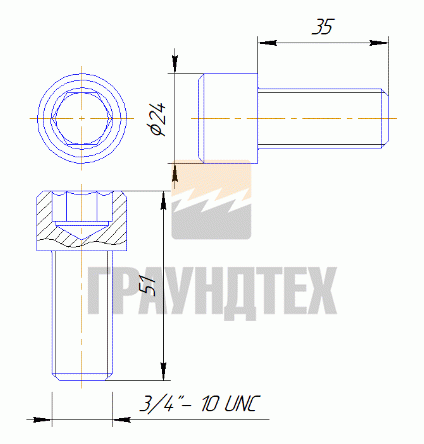

Рис. 2 – удароприемная головка с резьбой ¾`` для омедненного стержня, размеры

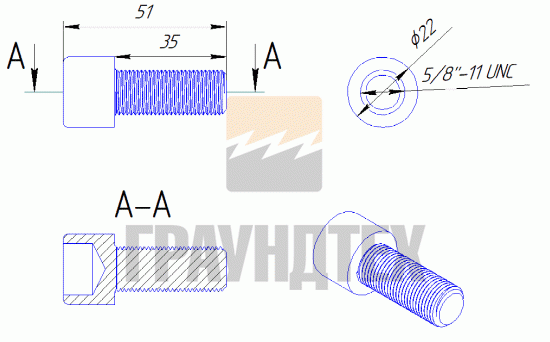

Рис. 3 – удароприемная головка с резьбой 5/8`` для омедненного стержня, размеры
Удароприемная головка для передачи энергии удара от отбойного молотка, перфоратора или вибромолота к столбу вертикальных заземлителей в локальном очаге. Головка ввинчивается в муфту стержня, который необходимо заглубить. Довернуть удароприемную головку до соприкосновения со омедненным стержнем. Если не выполнить это условие, удар от вибромолота будет передаваться в головку по резьбе муфты, после заглубления стержня головку невозможно будет извлечь из муфты или соединительная муфта будет полностью деформирована.

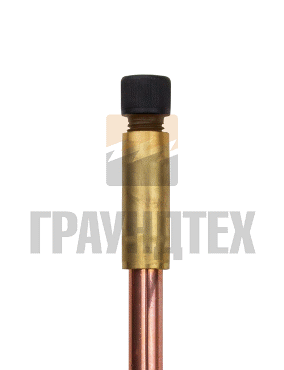

Рис. 4 – удароприемная головка для омедненного стержня, совместно с омедненным стержнем
|
Диаметр (дюймы/мм) |
Артикул |
||
|
3/4`` |
17,2 |
Z01724 |
|
|
5/8 `` |
14,2 |
Z01424 |
|
