Рис. 1 – лента изоляционная 6 м
Рис. 2 – лента изоляционная 3 м
Лента изоляционная на базе синтетического каучука, двусторонняя ,липкая предназначена для пыле и гидроизоляции контактного соединения вертикальных стержней с горизонтальным заземлителем, токооотводом или заземляющий проводником.
Представляет собой смотанный рулон длиной по 3 - 6 метров на не липкой бумажной основе.
После окончания монтажа очага вертикального заземлителя и подключения к нему горизонтального заземлителя, токоотвода или заземляющего проводника, соединительный зажим необходимо изолировать от попадания влаги, грунта или строительного мусора, дабы не снижать переходное сопротивления между стержнем и проводником. Лента накладывается в несколько слоев и образует небольшой кокон. При обеспечивается надежная изоляция от вредных внешний факторов. Закончив монтаж, траншею или приямок необходимо засыпать однородным грунтом без камней и строительного мусора. После нескольких лент эксплуатации необходимо вскрыть и проверить контактные соединения в зажиме.

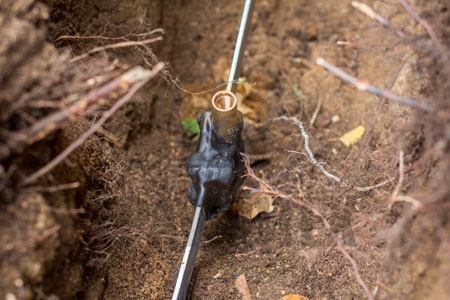

Рис. 3 – лента изоляционная, монтаж

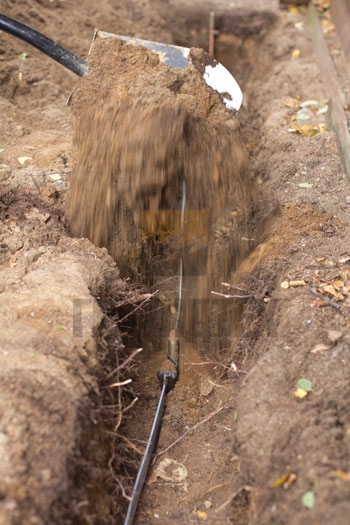

Рис. 4 – лента изоляционная, засыпка траншеи грунтом
Упаковка |
Размер ленты |
Артикул |
6 м |
50*1,5 |
Z10104 |
3 м |
50*1,5 |
Z10107 |

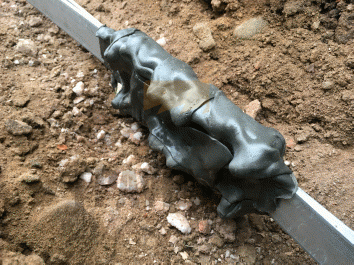

Рис. 5 – лента изоляционная, монтаж совместно с зажимом для соединения стальной оцинкованной полосы

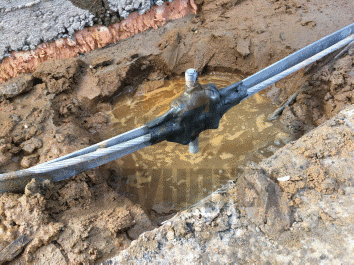

Рис. 5 – лента изоляционная, монтаж совместно с зажимом для соединения стальной оцинкованной полосы и стержня заземления
