Рис. 1 – внешний вид медной проволоки
Диаметр проводника, мм |
Сечение проводника |
Масса 1 м.п., кг |
Артикул |
6 |
28,27 мм2 |
0,25 |
S10303 |
8 |
50,26 мм2 |
0,45 |
S10304 |
Проволока медная - изделие круглого профиля, предназначенное для электротехнических целей.
Максимальное удельное электротехническое сопротивление 0,019 мкм*Ом.
Согласно ГОСТ Р МЭК 62561.2-2014 "Требования к проводникам и заземляющим электродам" проволока медная может применяться как:
- молниеприемник - диаметр 8 мм;
- токоотвод - 6, 8 мм;
- заземляющий проводник 8 мм.
Преимущество медной проволоки:
- высокая коррозионная стойкость;
- высокая теплопроводность;
- отличная электропроводность.
СО 153-43 21 122-2003:
п.3.2. Внешняя молниезащитная система
Таблица 3.1- Материал и минимальные сечения элементов внешней МЗС
Уровень защиты |
Материал |
Сечение, мм2 |
||
|
|
Молниеприемника |
Токоотвода |
заземлителя |
I-IV |
медь |
35 |
16 |
50 |
Технический циркуляр № 11/2006 от 16.10.2006 «О заземляющих электродах и заземляющих проводниках»
Таблица 1. Минимальные размеры заземляющих электродов из наиболее распространенных материалов с точки зрения коррозионной и механической стойкости, проложенных в земле.
Материал |
Поверхность |
Профиль |
Минимальный размер |
|||
Диаметр мм |
Площадь поперечного сечения мм2 |
Толщина мм |
|
|||
Медь |
Без покрытия5 |
Прямоугольный |
|
50 |
2 |
|
Круглый провод ДЛЯ поверхностных электродов 4 |
|
25 |
|
|
||
4 Заземляющие электроды рассматриваются как поверхностные, когда они установлены на глубине не более 0,5м. |
Медная проволока имеет светло красный цвет. Упакована в бухты по 6-40 кг. Тип гибкости - мягкая При размещении на воздухе темнеет до темно-красного цвета.
В качестве токоотвода медная проволока устанавливается на специальных медных держателях. Подбор держателей осуществляется в зависимости от типа кровли и фасада. Материал крепежа проволоки - медь, омедненная сталь. Для соединения проволоки используются соединительные клеммы из меди или нержавеющей стали. При подключении токоотвода из меди к заземляющему устройству необходимо применять зажим из нержавеющей стали.
Ниже пример установки медной проволоки.

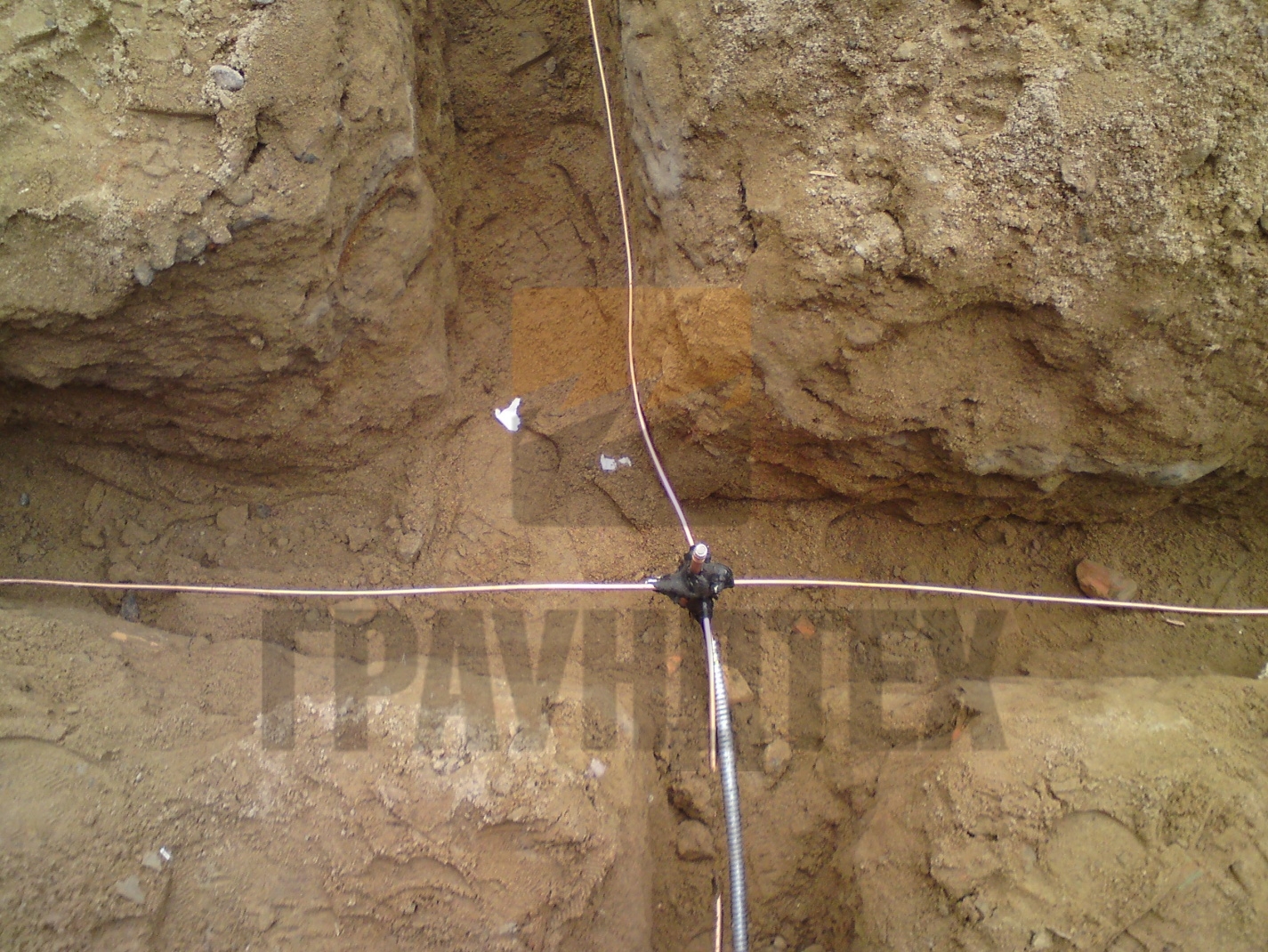

Рис. 2 - медная проволока 8 мм в качестве горизонтального заземлителя.

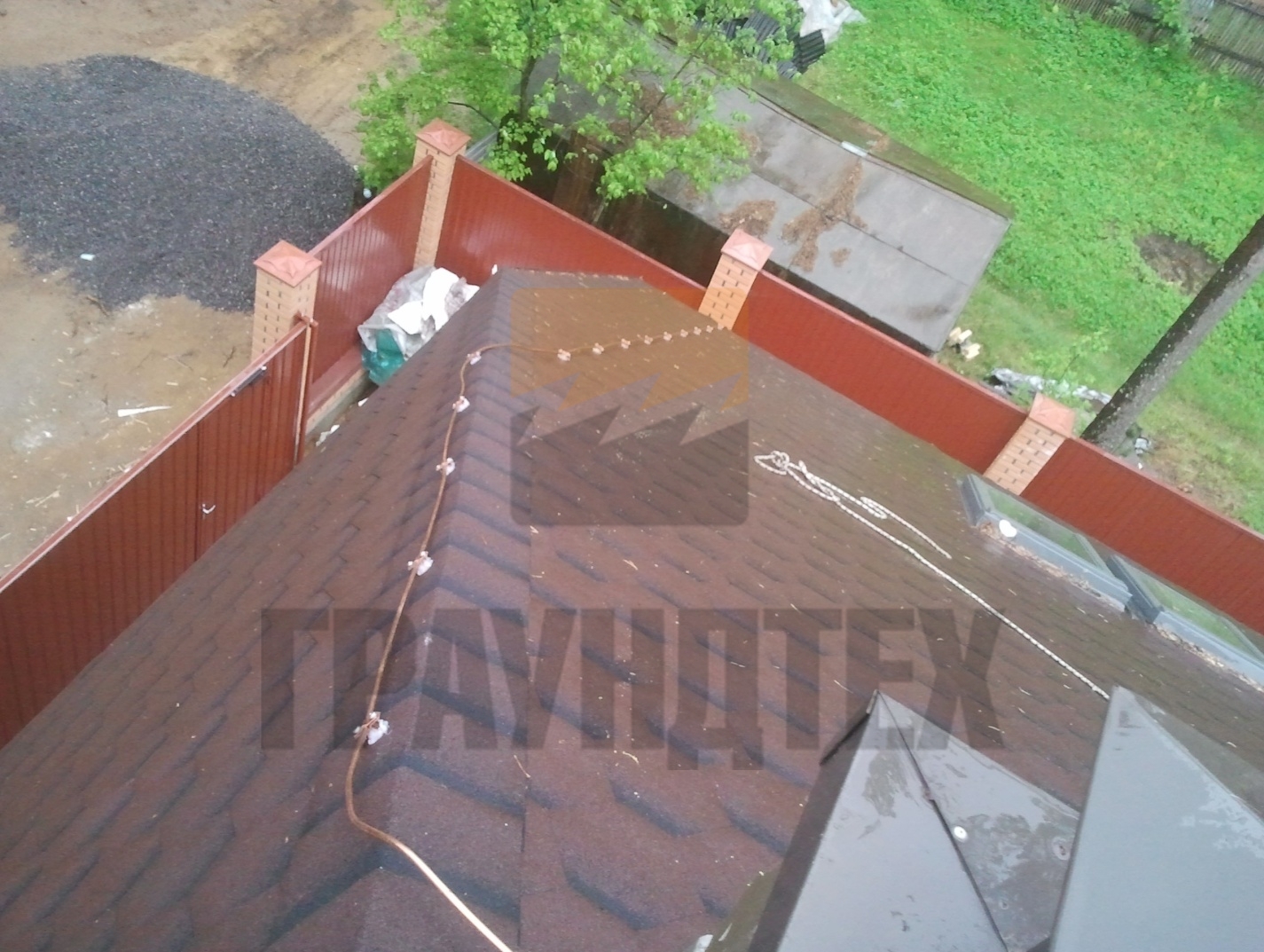

Рис.3 - медная проволока в качестве токоотвода по мягкой кровле

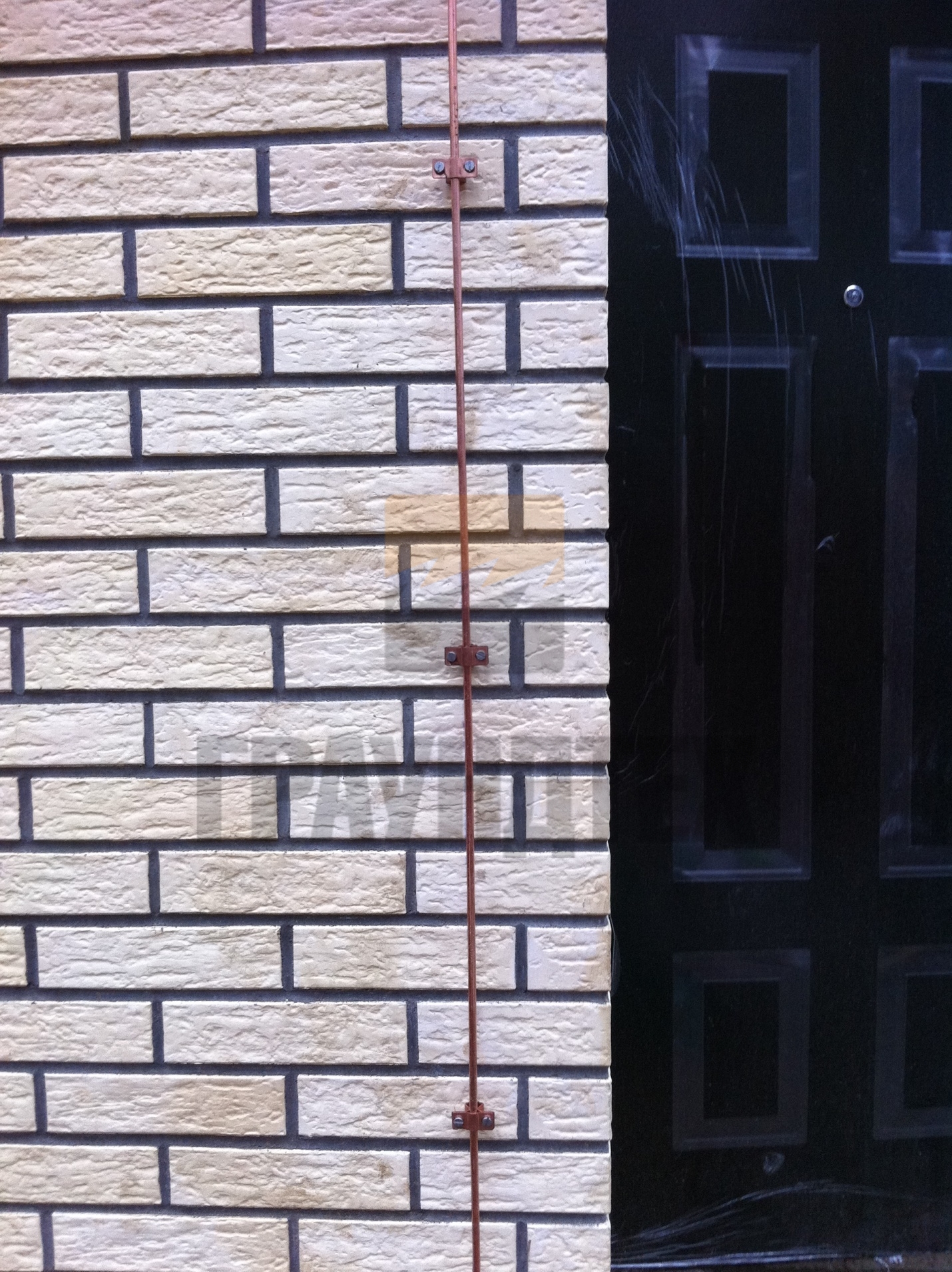

Рис. 4 - токоотвод по фасаду здания из медной проволоки на медных держателях
