Рис. 1 – внешний вид омедненного стержня заземления

Рис. 2 – стержень заземления омедненный диаметром 17, 2 мм длиной 1,2 м, габаритные размеры

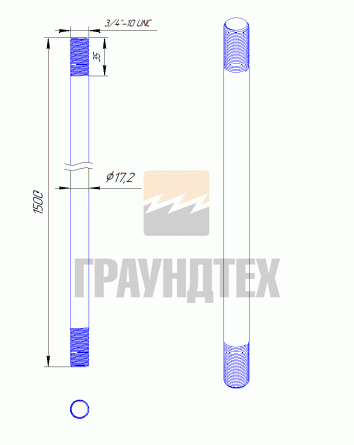

Рис. 3 – стержень заземления омедненный диаметром 17, 2 мм длиной 1,5 м, габаритные размеры

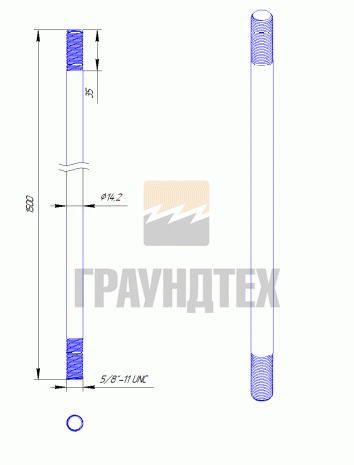

Рис. 4 – стержень заземления омедненный диаметром 14, 2 мм длиной 1,5 м, габаритные размеры

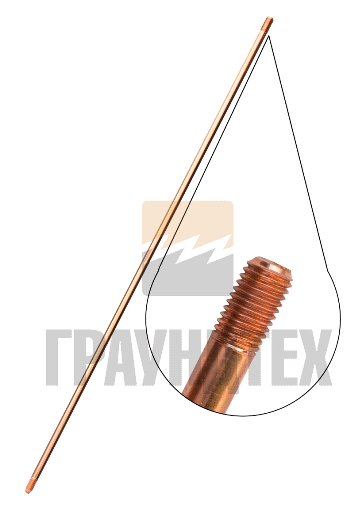

Рис. 5 – стержень заземления омедненный, вид омедненного покрытия резьбы

ДИАМЕТР (ДЮЙМЫ/ММ)

ДЛИНА (ММ)

МАССА, КГ

АРТИКУЛ

3/4``

17,2

1200

2,2

Z01721

3/4``

17,2

1500

2,7

Z01725

5/8``

14,2

1500

1,85

Z01421

Стержень заземления омедненный применяется в качестве вертикального заземлителя, длиной от 1 метра и больше, забиваемого на глубину от 0,5 - 0,7 до 30 метра, в составе заземляющего устройства. Разрешенный к использованию на территории России в соответствии с изменениями к ПУЭ (технический циркуляр № 11/2006 от 16 октября 2006 года), совместно с другими элементами для глубинной технологии.

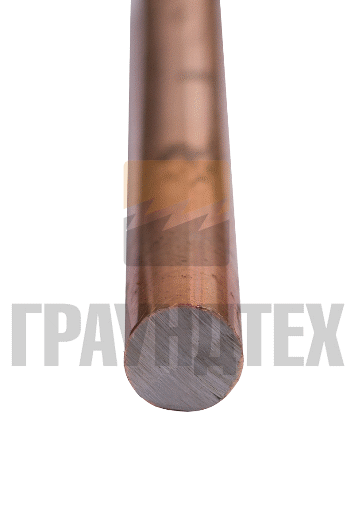

Рис. 5 – стержень заземления омедненный, вид в разрезе

Наша компания предлагает универсальный размер заземляющих электродов в качестве вертикального заземлителя. Он подходит для разных агрессивных грунтов по сечению, а его длина удобна для монтажа в стесненных помещениях например в подвалах, под лестничным пролетом, цокольных этажах здания.

Стержень заземления вертикальный омедненный - представляет собой круг из высокоуглеродистой стали, покрытый слоем меди электрохимическим способом, с резьбой с обоих сторон стержня.

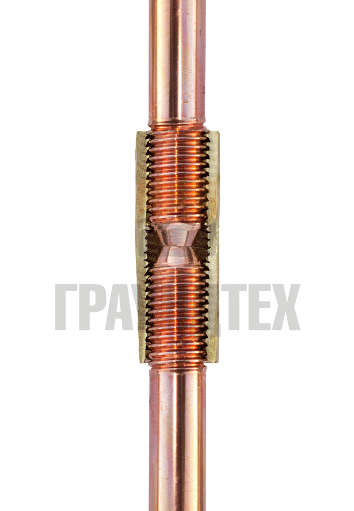

Рис. 6 – стержень заземления омедненный, соединенный латунными муфтами

Установка заземления при помощи стержней заземления несложный процесс, достаточно не забывать несколько условий и за короткий период времени, можно получить заземление для дачи, загородного дома, промышленного объекта, электроустановок электроэнергетической отрасли с минимальным затратами на материалы и трудочасы.

Монтаж заземления по технологии глубинного заземления осуществляется при помощи ручного ударного инструмента типа кувалда, а так специального инструмента - вибромолота или отбойного молотка под насадку SDS-MAX.

Для монтажа заземления на базе глубинны стержней вам понадобятся:

- лопата штыковая или перфоратор со сверлом диаметром для бетонного пола или тяжеголо грунта;

- отбойный молоток, перфоратор с силой удара не менее 25 Дж;

- ручной инструмент (гаечные ключи для затяжки специальных зажимов, ключи трубные)

- средства индивидуальной защиты (перчатки, рукавицы, защитные очки или маска, беруши)

Порядок монтажа омедненного стержня:

- подготовить место для монтажа, выкупать приямок размером от 10х10 см до 50х50 см, в зависимости от места установки;

- на первый стержень накручивается специальный стальной наконечник из твердой стали;

- на первый стержень с противоположной стороны наконечника накручивается специальная латунная муфта;

- в латунную муфту первого стержня накручивается удароприемная головка или болт для насадки SDS-MAX;

- в перфоратор или отбойный молоток устанавливается насадка для монтажа стержней с переходником SDS-MAX;

- стержень устанавливается вертикально в приямок или отверстие для монтажа;

- насадка для перфоратора вставляется в удроприемный болт и забивается стержень до уровня грунта или ниже в зависимости от размера приямка;

- свинчивается удароприемная головка, заливается в муфту токопроводящая жидкость, а затем устанавливается второй стержень с муфтой, удароприемный болт устанавливается в муфту второго стержня;

- трубными ключами затягиваются два стрежня в муфте;

- действия повторяются пока не будут установлены все необходимые омедненные стержни;

- после заглубления всех необходимых стержней, установить на стержень зажим

- в зажим установить горизонтальный заземлитель или заземляющий проводник;

- зажим затянуть гаечными ключами, и обмотать специальной изоляционной лентой.

Необходимо помнить! Чтобы удароприемная головка упиралась в стержень заземления, а не свободно ходила в муфте, при необходимости подкрутить до упора.

Держать перфоратор строго вертикально без отклонений для того, чтобы не повредить удароприемную головку или муфту. Это обусловлено тем, что в тяжелых грунтах или при большой глубине столба вертикального заземлителя погружение стержней проходит медленные выделенная энергия удара частично переходит в энергию тепла, удароприемная головка нагревается и может повредиться.

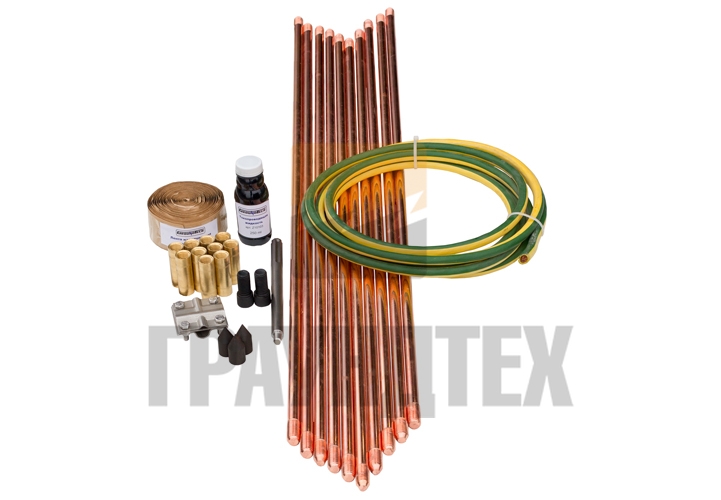

Рис. 7 – комплект для заземления

Количество материалов для заземления рассчитывается согласно проекта электроснабжения раздела заземления. Каждое заземляющее устройство, рассчитывается согласно нормативным документам и опирается на удельное электрическое сопротивление грунта, глубины залегания грунтовых вод. Каждый заземлитель индивидуальный, невозможно сделать универсальный комплект для дачи, загородного дома, промышленного объекта или энергетической установки, возможно лишь рассчитать примерный расход материалов для определенного грунта.
