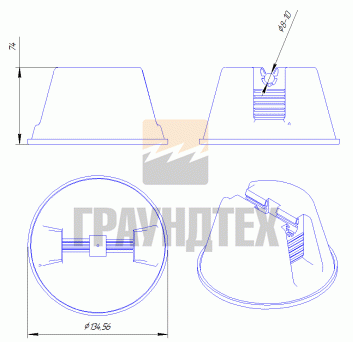

Рис.1 – габаритные размеры держателя для плоской кровли

Держатель проводника на плоской кровле фиксирует проволоку молниеприемной сетки.

Для защиты зданий и сооружений от прямых ударов молнии объектов разных категорий может быть использована так называемая "молниеприемная сетка". Молниеприемная сетка - это металлическая конструкция из стальной проволоки, уложенная на кровле. Размер ячейки сетки для разных категорий молниезащиты не должен превышать 6х6 и 12х12 м - I, II, IIIкатегории (п 2.11, 2.25 РД-34.21.122-87). Молниеприемная сетка наиболее встречающаяся на объектах с большой площадью кровли: склады, торговые центры, производственные помещения, общественные здания и т.п. Важно помнить об уклоне кровли объекта. т.е. при выборе молниеприемной сетки необходимо руководствоваться требованием п. 2.11 правил: уклон кровли не более 1:8. Это означает, что разрешимыми уклонами кровли могут быть: 1:8; 1:9; 1:10, как указано на схеме 1.

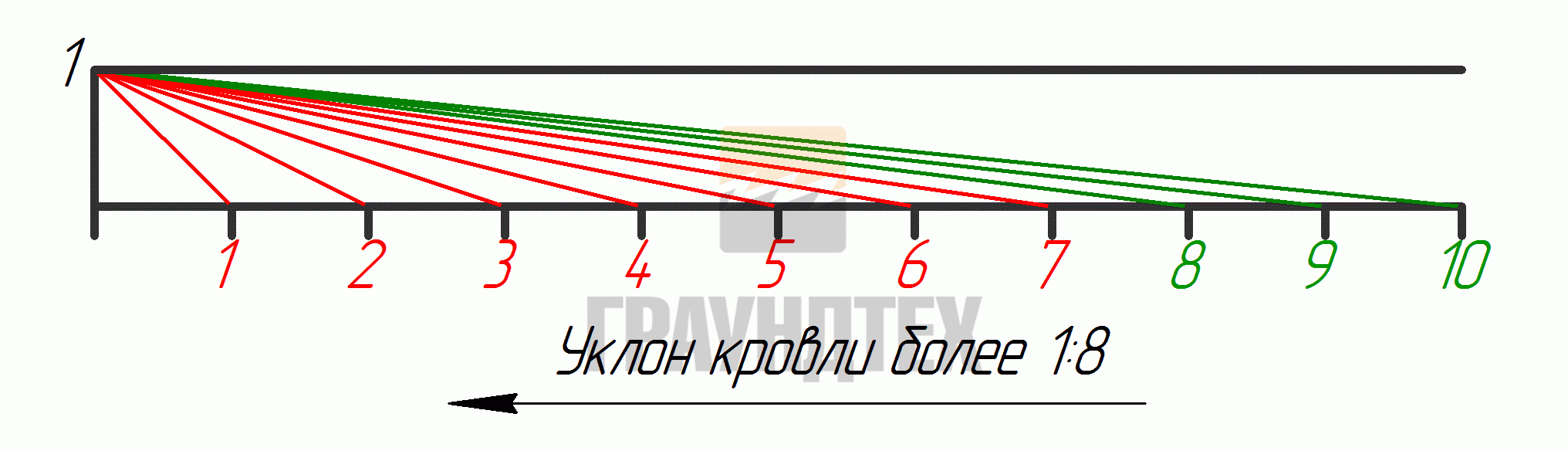

схема 1 - значения уклонов кровель

Молниеприемную сетку укладывают на держатели для плоских кровель, чтобы не повредить целостность поверхности. Держатели могут быть приклеены специальным клеем для кровель или лежать под собственной массой.

Держатель имеет двойной зажим проводника. Материал держателя стойкий к воздействию ультрафиолетовых лучей и погодных условий.

Поверхности держателей позволяют устанавливать их на любом покрытии, как на полимерных, так и на битумных.

Установка держателей производится на расстоянии 0,5 до 2-х метров между собой.

Монтаж осуществляется простым нажатием проводника до щелчка в держателе.

Проводники молниеприемной сетки (катанка, проволока оцинкованная 8-10 мм) предварительно выпрямляются при помощи специального устройство для проводников. Устанавливаются с держатели на плоскую кровлю, соединения сетки выполняются при помощи соединительных клемм (фото 1,2)

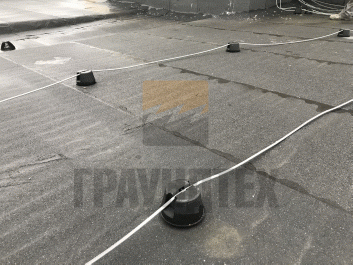

Рис.2 - установка проводника молниеприемной сетки

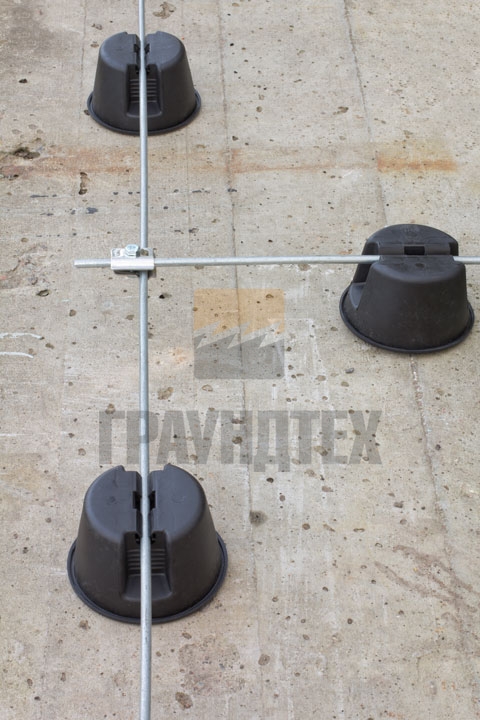

Рис.3 - соединение крестового соединения проводников молниеприемной сетки

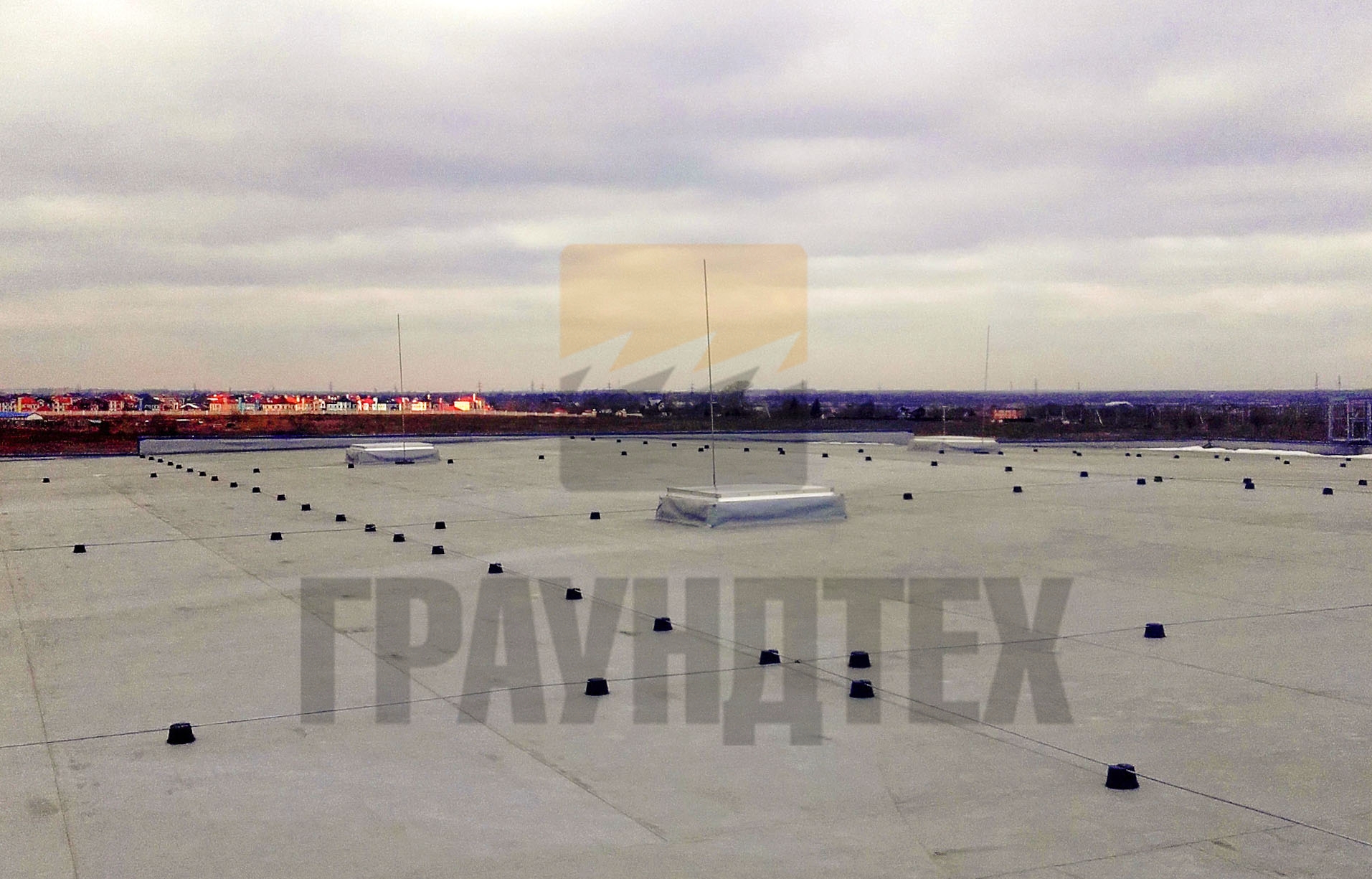

Рис.4 - молниеприемная сетка здания

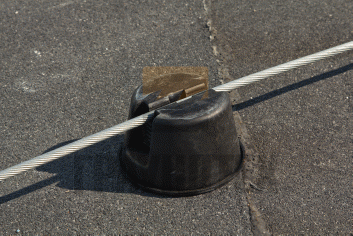

Рис.5 – грозотрос, установленный в держатель для плоской кровли

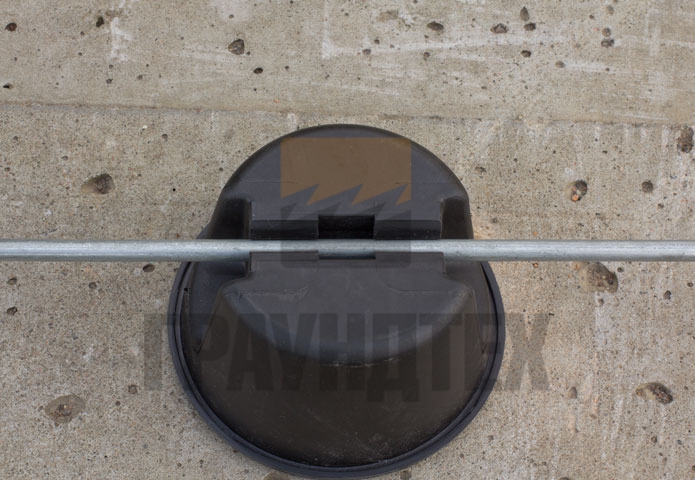

Рис.6 – стальная проволока д-8 мм, установленная в держатель для плоской кровли

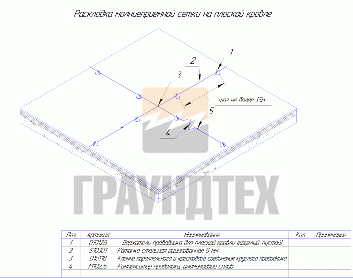

Рис.7 – раскладка молниеприемной сетки на плоской кровле
