ГОСТ 16556-2016 Заземлители для передвижных электроустановок

Рис. 1 – бетонное основание 16 кг

Рис. 2 – бетонное основание 40 кг

Материал

Резьба

Масса

Диаметр основания

Артикул

Бетон

М16

16 кг

316 мм

D10234

Бетон

М16

40 кг

400 мм

D10270

Бетонное основание - часть системы молниезащиты, предназначенное для установки стержневых молниеприемников, молниеприемников 16/32, а так же балласта в молниеприемной треноге. Основание применяется в монтаже на плоских (с малым уклоном) кровлях для защиты объектов от прямого удара молнии.

Выбор бетонного основания:

- для стержневых молниеприемников диаметром 16 мм, высотой от 1 до 3 метров включительно - 16,40 кг;

- для молниеприемной мачты 16/32 высотой до 4 метров включительно- 40 кг;

- для молниеприемной треноги -16, 40 кг.

При установке в бетонные основания, стержневые молниеприемники поставляются с резьбой.

Преимущества использования бетонных оснований:

- отсутствие отверстий в кровле;

- быстрота монтажа;

Порядок монтажа бетонного основания:

- выбрать место установки;

- ввернуть в основание стержневой или мачтовый молниеприемник;

- затянуть ручным инструментом молниеприемник.

Применение бетонного основания:

- для стержневых молниеприемников диаметром 16 мм высотой от 1 до 3 метров включительно;

- для молниеприемника 16/32 высотой до 3 метров включительно;

- для молниеприемной треноги.

Применение бетонного основания:

- для молниеприемника 16/32 высотой до 4 метров ключительно;

- для молниеприемной треноги.

Рис. 3 – стержневой молниеприемник, установленный на бетонном основании 16 кг

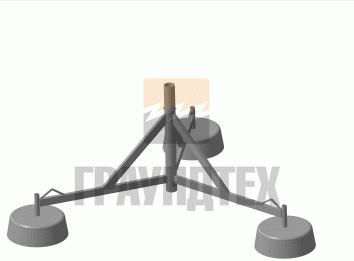

Рис. 4 – молниеприемная тренога, установленная на бетонном основании 16 кг

Рис. 5 – молниеприемная тренога, установленная на бетонном основании 40 кг
