Рис. 1 - внешний вид держателя на фаль кровли (оцинкованная сталь, медь)
Наименование |
Материал |
Диапазон зажима |
Диапазон зажима проводников |
Артикул |
Держатель проводника на фальц, оцинкованная сталь |
Оцинкованная сталь |
0,7 - 8 мм |
6-10 мм |
D10115 |
Держатель проводника на фальц, медь |
Медь |
0,7 - 8 мм |
6-10 мм |
D10116 |
Рис. 2 – габаритные размеры держателя на фальц. кровли
Держатель проволоки для фальцевой кровли применяется в молниезащите как крепеж молниеприемной сетки и токоотводов на кровле.
Фальцевая кровля одно из самых распространенных покрытий на сегодняшний день. Соединения покрытия ската выполнены с соседним элементом на всем его протяжении с помощью фальца. Держатели проводников устанавливаются на сам фальц кровли, зажимается при помощи ручного инструмента. Проводники могут быть смонтированы как продольно, так и поперечно фальцам кровли.
Рис. 3 - Держатель круглого проводника на фальце, медь

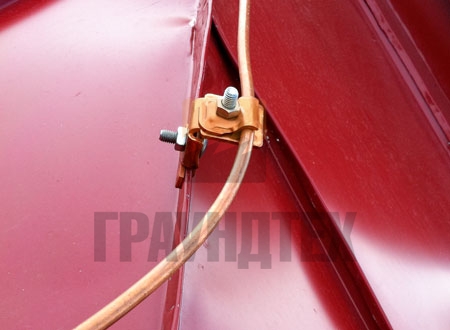

Рис. 4 - Пример монтажа держателя проводника на фальце, медный

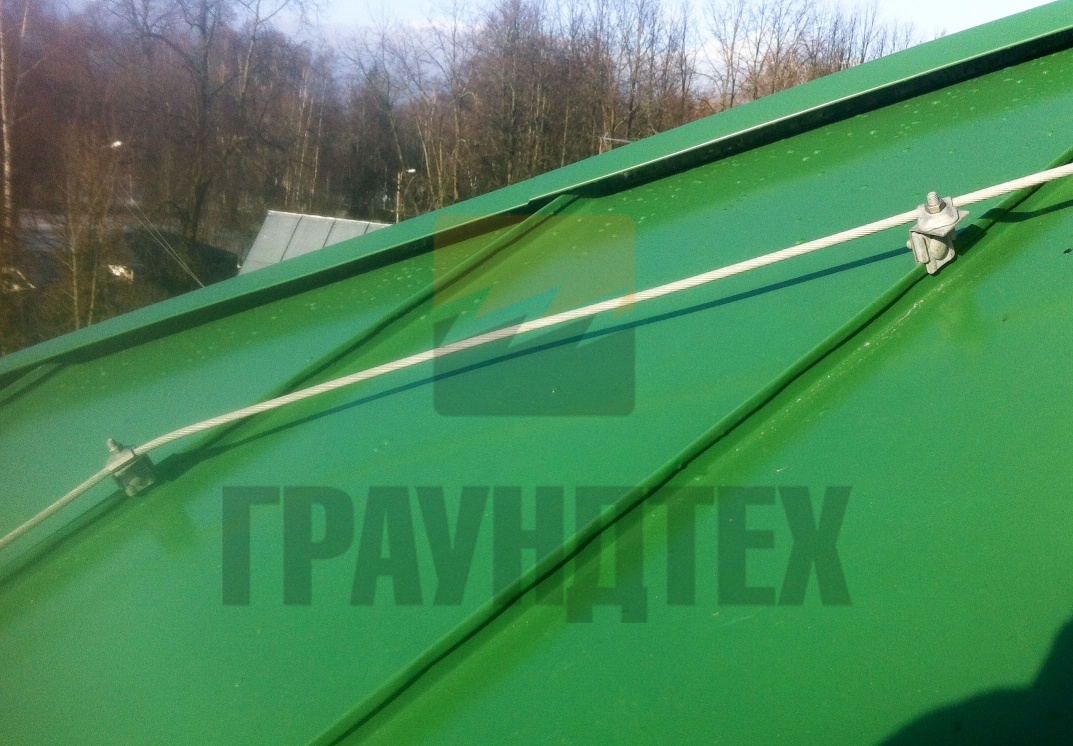

Рис. 5 - Пример установки держателя. Фальцевая кровля

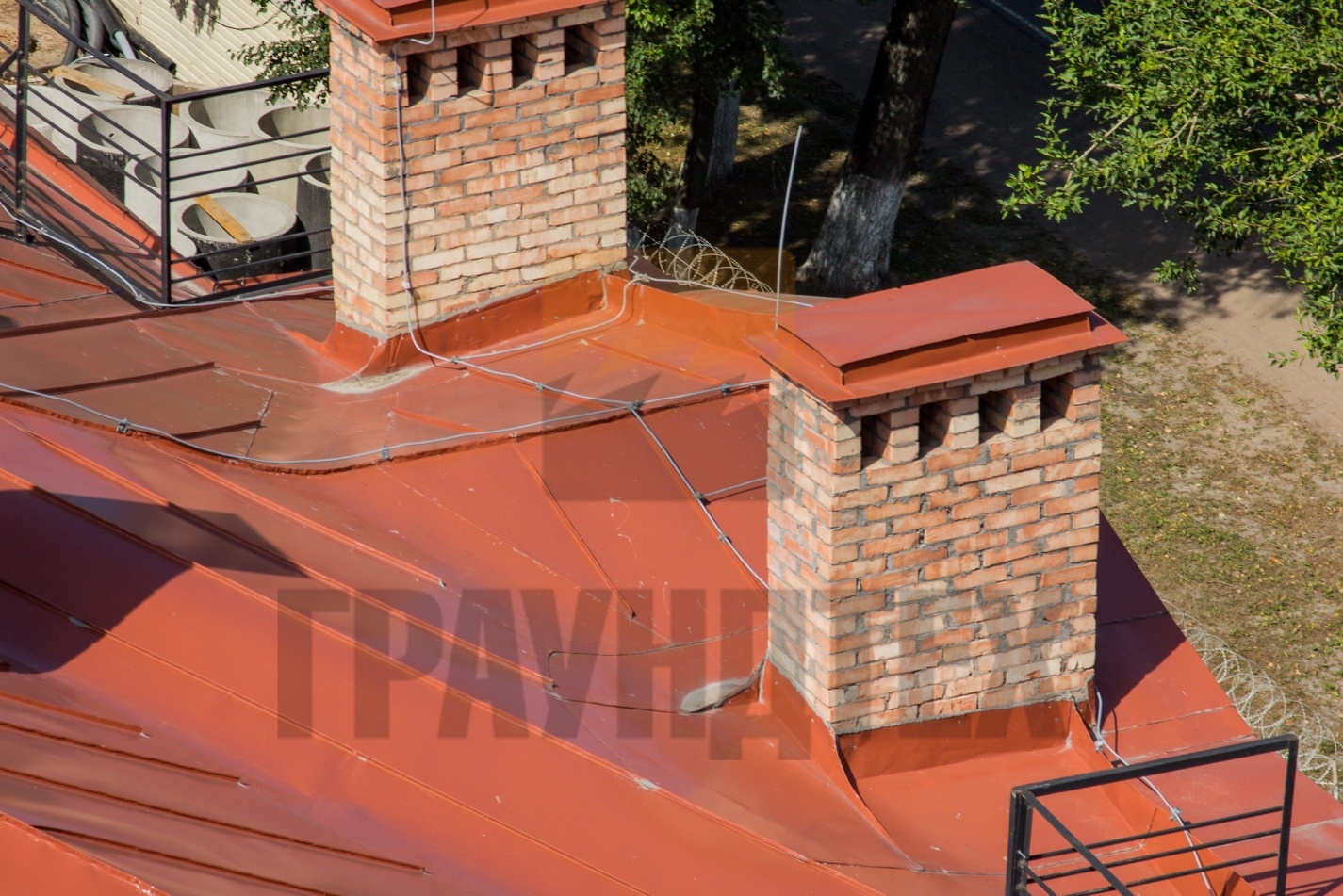

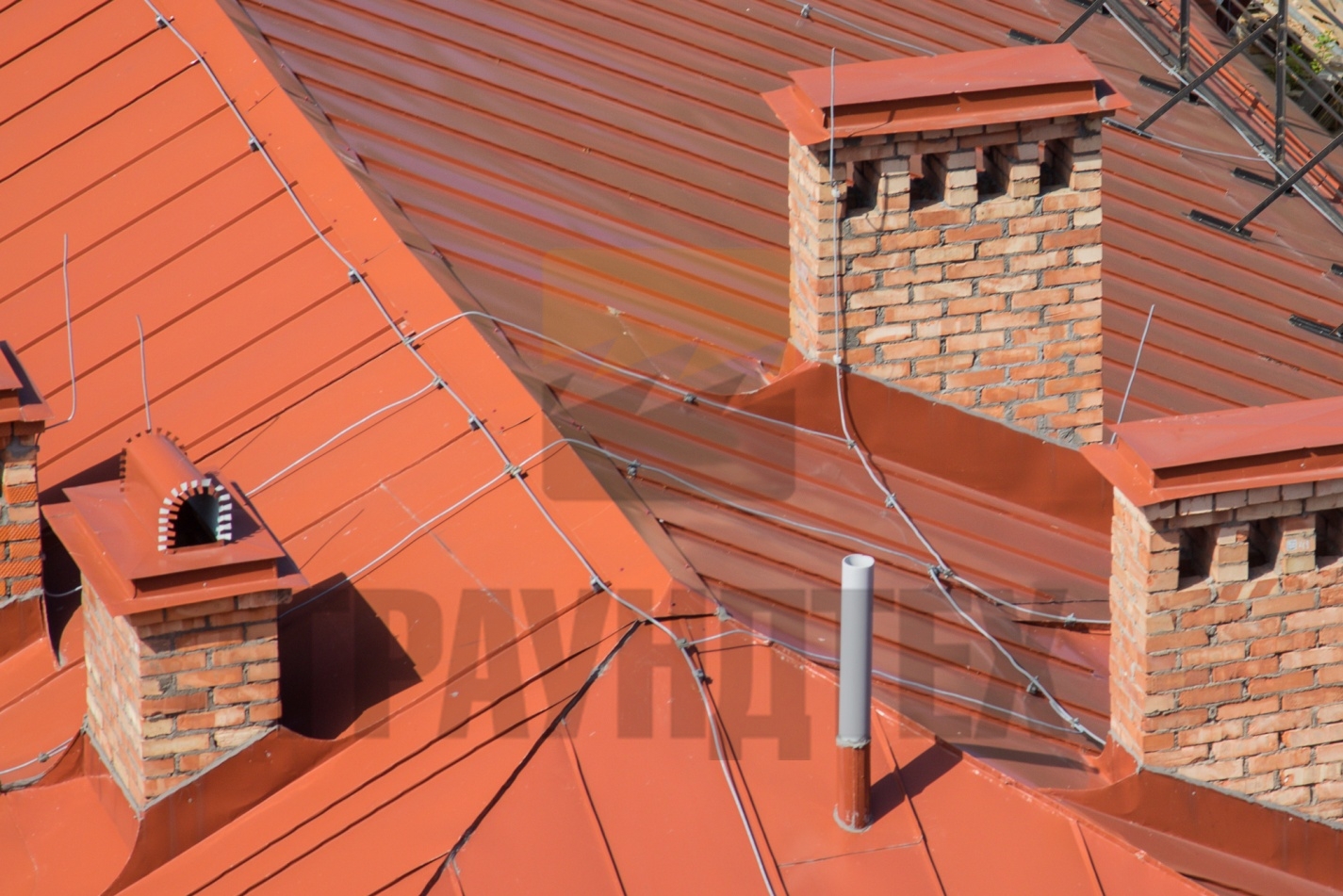

Рис.6 - Пример установки молниезащиты и прокладка токоотводов на фальцевой кровле, материал сталь оцинкованная 8 мм

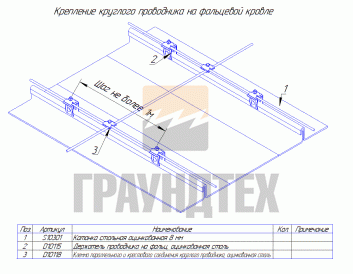

Рис. 7 - Пример установки молниезащиты и прокладка токоотводов держателями на фальце кровли.
