Рис. 1 – внешний вид молниеприемной треноги
Наименование |
Защитное покрытие |
Масса |
Размер основания |
Высота опоры |
Диаметр под мачту |
Артикул |
Тренога для молниеприемной мачты, оцинкованная сталь |
Горячее цинкование ГОСТ 9.307-89 |
11 кг |
700 х700 мм |
600 мм |
До 50 мм |
D10271 |
Рис. 2 – тренога молниеприемной мачты, габаритные размеры
Тренога молниеприемной мачты - часть системы молниезащиты, предназначенное для установки стержневых молниеприемников, молниеприемников 16/32, а так же мачт до 10 м. Основание применяется в монтаже на плоских (с малым уклоном) кровлях для защиты объектов от прямого удара молнии. В зависимости от высоты и конструкции мачты молниеприемника, тренога может оснащаться бетонным балластом в 50-120 кг и комплектом тросовых оттяжек.
Выбор бетонного балласта для молниеприемной треноги:
- для стержневых молниеприемников диаметром высотой от 1 до 3 метров включительно - 50 кг;
- для молниеприемной мачты 16/32 высотой до 4 метров включительно- 50 кг;
- для мачт молниеприемников свыше 4 метров -120 кг.
Преимущества использования молниепримной треноги:
- отсутствие отверстий в кровле;
- быстрота монтажа;
- возможность установки мачт и молниеприемников свыше 4 метров.
Порядок монтажа молниеприемной треноги:
- выбрать место установки;
- вывернуть фиксирующие болты в основании треноги;
- установить молниеприемник, затянуть фиксирующие болты;
- подключить токоотвод к треноге или к молниеприемнику.

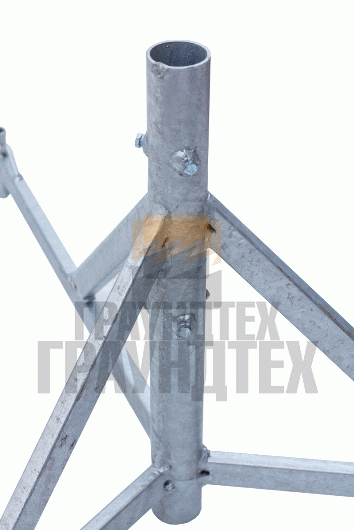

Рис. 3 – тренога молниеприемной мачты, технологические отверстия для выхода цинка

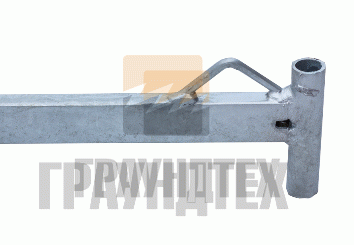

Рис. 4 – тренога молниеприемной мачты, технологические уголки для крепежа тросовых оттяжек

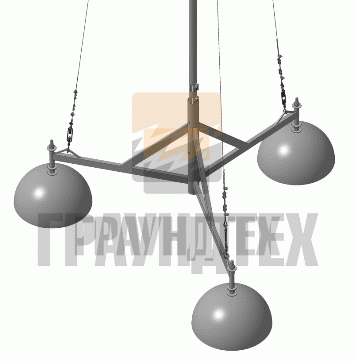

Рис. 5 – тренога молниеприемной мачты, с тросовыми оттяжками

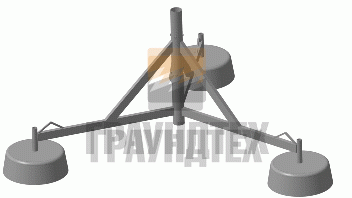

Рис. 6 – тренога молниеприемной мачты, установленная на бетонных основания 16 кг

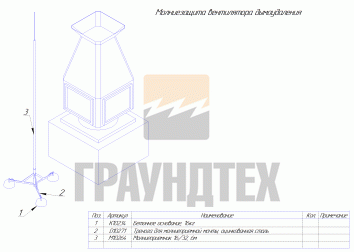

Рис. 7 – схема молниезащиты вентилятора дымоудаления
